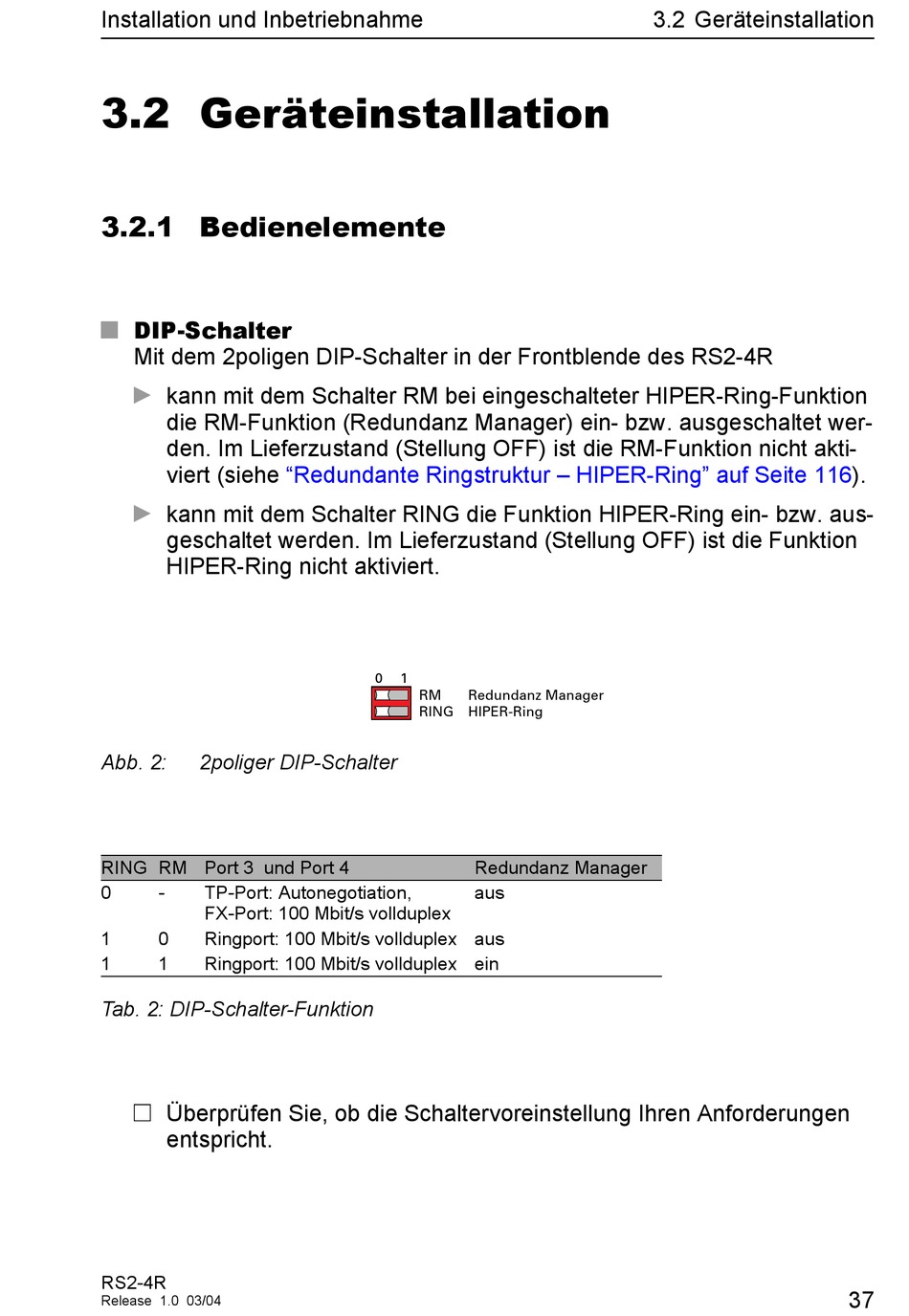

Installation und Inbetriebnahme
3.2 Geräteinstallation
3.2.1 Bedienelemente
DIP-Schalter
U
Mit dem 2poligen DIP-Schalter in der Frontblende des RS2-4R
D
kann mit dem Schalter RM bei eingeschalteter HIPER-Ring-Funktion
die RM-Funktion (Redundanz Manager) ein- bzw. ausgeschaltet wer-
den. Im Lieferzustand (Stellung OFF) ist die RM-Funktion nicht akti-
viert (siehe
D
kann mit dem Schalter RING die Funktion HIPER-Ring ein- bzw. aus-
geschaltet werden. Im Lieferzustand (Stellung OFF) ist die Funktion
HIPER-Ring nicht aktiviert.
Abb. 2:
2poliger DIP-Schalter
RING RM Port 3 und Port 4
0
-
TP-Port: Autonegotiation,
FX-Port: 100 Mbit/s vollduplex
1
0
Ringport: 100 Mbit/s vollduplex aus
1
1
Ringport: 100 Mbit/s vollduplex ein
Tab. 2: DIP-Schalter-Funktion
V Überprüfen Sie, ob die Schaltervoreinstellung Ihren Anforderungen
entspricht.
RS2-4R
Release 1.0 03/04
"Redundante Ringstruktur – HIPER-Ring" auf Seite
0
1
RM
RING
Redundanz Manager
HIPER-Ring
Redundanz Manager
aus
3.2 Geräteinstallation
116).
37
