Schließen Sie mit den beiden Drähten eines 10 AWG Kabels, das von
der DC-Stromverteiler-Einheit kommt, den schwarzen Draht an der -
48 VDC-Klemmleiste und den roten Draht an der RTN-Klemmleiste
an.
•
Es muss ein 10 AWG-Kabel für den Anschluss der Hauptstromversorgung an
das RMX 4000 DC-Stromschienenmodul genutzt werden.
•
Die Zufuhrkabel für die DC-Version müssen mit Schnellanschlüssen
angeschlossen werden.
•
Es dürfen keine Verlängerungskabel eingesetzt werden.

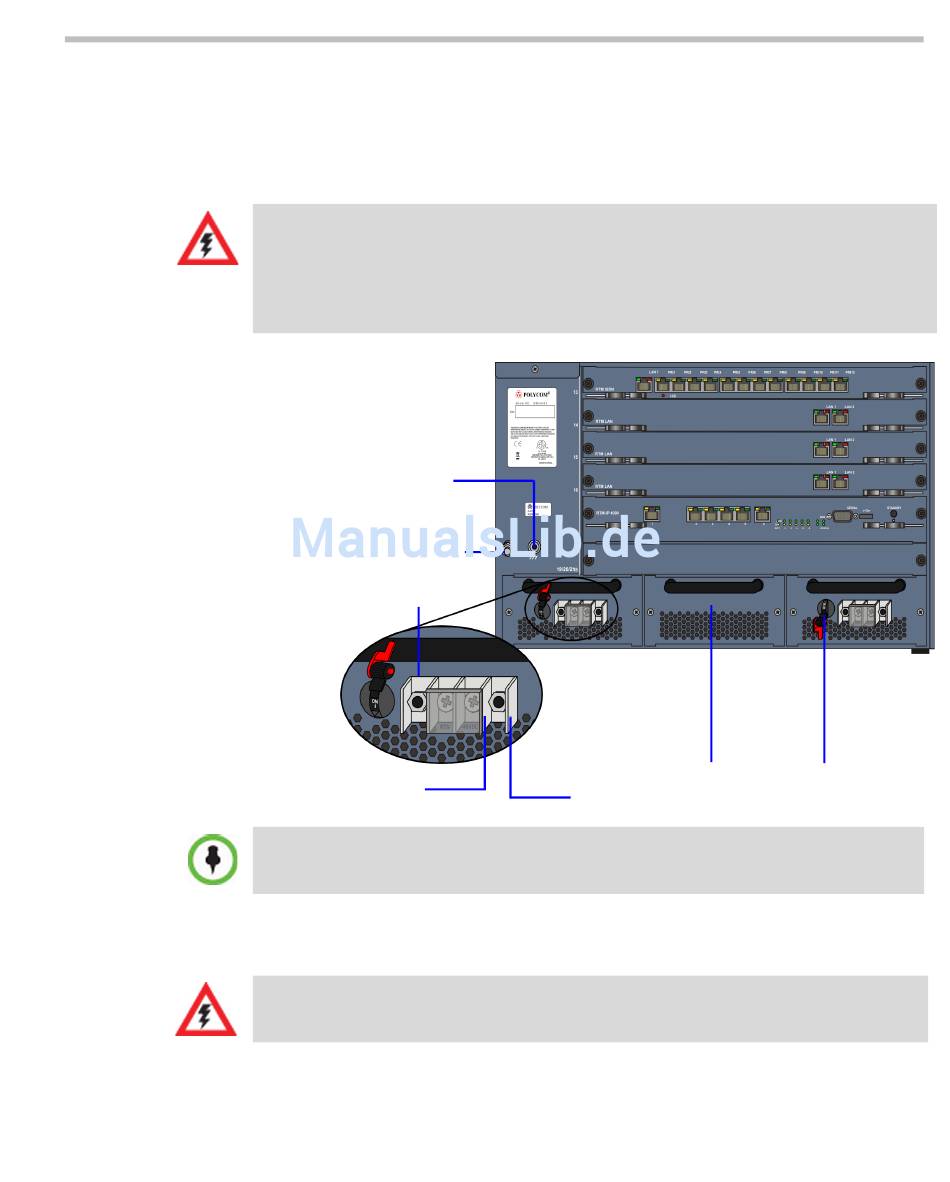

ESD-Anschluss
Erdungsanschluss
Schutzschalter –
Position AN
RTN
Der mittlere PRM-Steckplatz/Modul ist mit einer Blende ausgestattet, und der
Steckplatz kann bei einem System mit DC-Spannung nicht genutzt werden.
5
Schließen Sie das grüne oder grün-gelbe Kabel nicht an die einzelne
M6x15 "Erdung"-Schraube des Systems an.
Die Größe des Schutzerdungsleiters muss mindestens 10 AWG betragen.
Polycom RMX 1500/2000/4000 Erste Schritte
Blende
-48 VDC
Schutzschalter –
Position AUS
2-21
