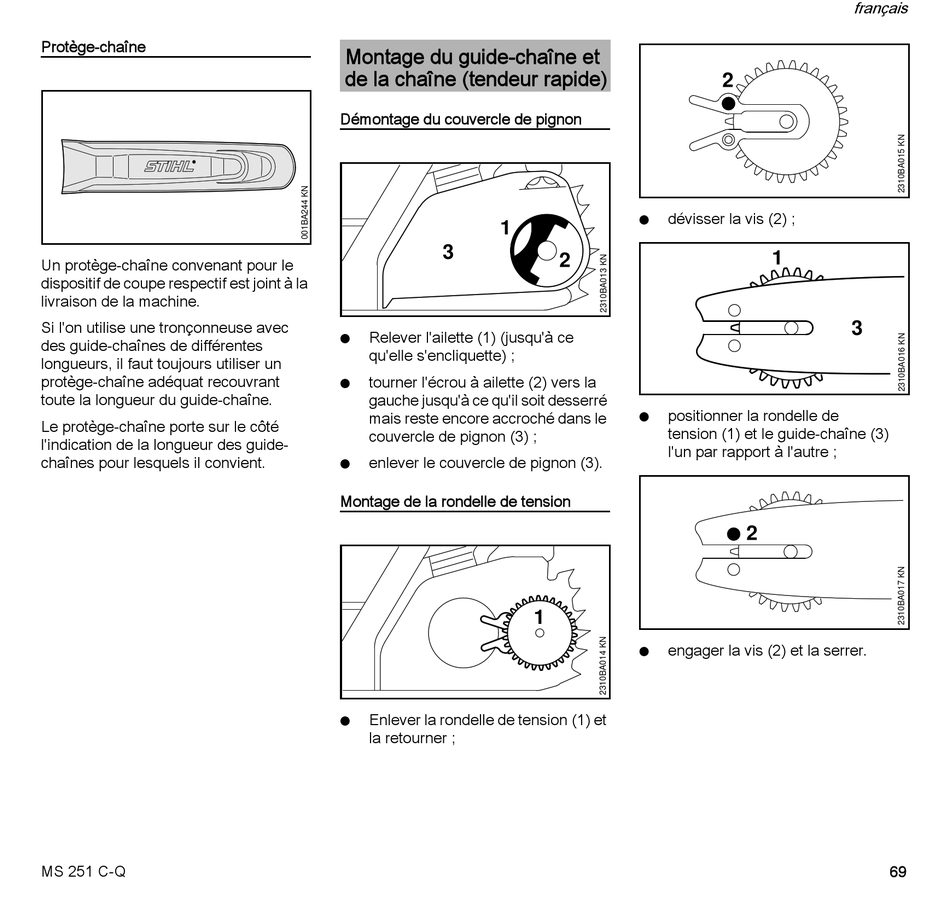

Montage Du Guide-Chaîne Et De La Chaîne (Tendeur Rapide) - Stihl MS 251 C-Q Gebrauchsanleitung

Protège-chaîne
Un protège-chaîne convenant pour le
dispositif de coupe respectif est joint à la
livraison de la machine.
Si l'on utilise une tronçonneuse avec
des guide-chaînes de différentes
longueurs, il faut toujours utiliser un
protège-chaîne adéquat recouvrant
toute la longueur du guide-chaîne.
Le protège-chaîne porte sur le côté
l'indication de la longueur des guide-
chaînes pour lesquels il convient.
MS 251 C-Q
Montage du guide-chaîne et
de la chaîne (tendeur rapide)
Démontage du couvercle de pignon
1
3
Relever l'ailette (1) (jusqu'à ce
N
qu'elle s'encliquette) ;
tourner l'écrou à ailette (2) vers la
N
gauche jusqu'à ce qu'il soit desserré
mais reste encore accroché dans le
couvercle de pignon (3) ;
enlever le couvercle de pignon (3).
N
Montage de la rondelle de tension
Enlever la rondelle de tension (1) et
N
la retourner ;
dévisser la vis (2) ;
N
2
positionner la rondelle de
N
tension (1) et le guide-chaîne (3)
l'un par rapport à l'autre ;
1
engager la vis (2) et la serrer.
N
français
2
1
3
2
