24
5. Entfernen Sie das Autostop-Kabel aus dem Rohr auf der
6. Entfernen Sie das Klebeband, mit dem die Kabel fixiert

Montage des Rahmens

GEFAHR
Während des Hinzufügens der linken und rechten vertikalen
Träger der Laufbandbasis müssen Sie darauf achten, dass der
Kabelsatz korrekt durch den rechten Träger geführt wurde,
sodass bei Hinzufügen des Bedienpults die notwendigen
Anschlüsse verfügbar sind. Ein sogenanntes Fish Tape (ein
dünner Metallstreifen mit einem Haken oder einer Schließe
an einem Ende, in Fachgeschäften für Eisenwaren bzw. vom
Baumarkt erhältlich) kann sich dabei als nützlich erweisen.
Mit der Rahmenmontage anfangen:
1.
Montage und Instandhaltung von Laufbändern der TRM 800-Serie
rechten Seite der Verkleidung (Position 2 in der
vorhergehenden Abbildung).
Wichtig: Stellen Sie im folgenden Schritt sicher, dass das
Ende des Datenkabels mit dem Ferritkopf das obere Ende ist.
Ebenso ist der dreipolige Stecker am Autostop-Sensorkabel
das untere Ende und der vierpolige Stecker ist das obere Ende.
sind, wickeln Sie sie anschließend ab und entfernen Sie
potenzielle Knicke. Sammeln Sie die Kabel in einem
einzigen Bündel (später als Kabelsatz bezeichnet).
Entfernen Sie auf keinen Fall das Kabel, mit dem das Ferrit
am Kabel am Gestell befestigt ist.
Hinweis: Bei der Führung der Kabel durch enge
Öffnungen im Gestell kann es hilfreich sein, die Kabel so
zu arrangieren, dass die Anschlüsse am unteren Ende
leicht versetzt sind (aber dennoch innerhalb von
insgesamt drei Zentimetern (1 Zoll).
Vergewissern Sie sich, bevor Sie folgende
Schritte durchführen, dass das Laufband nicht
an eine Stromquelle angeschlossen ist.

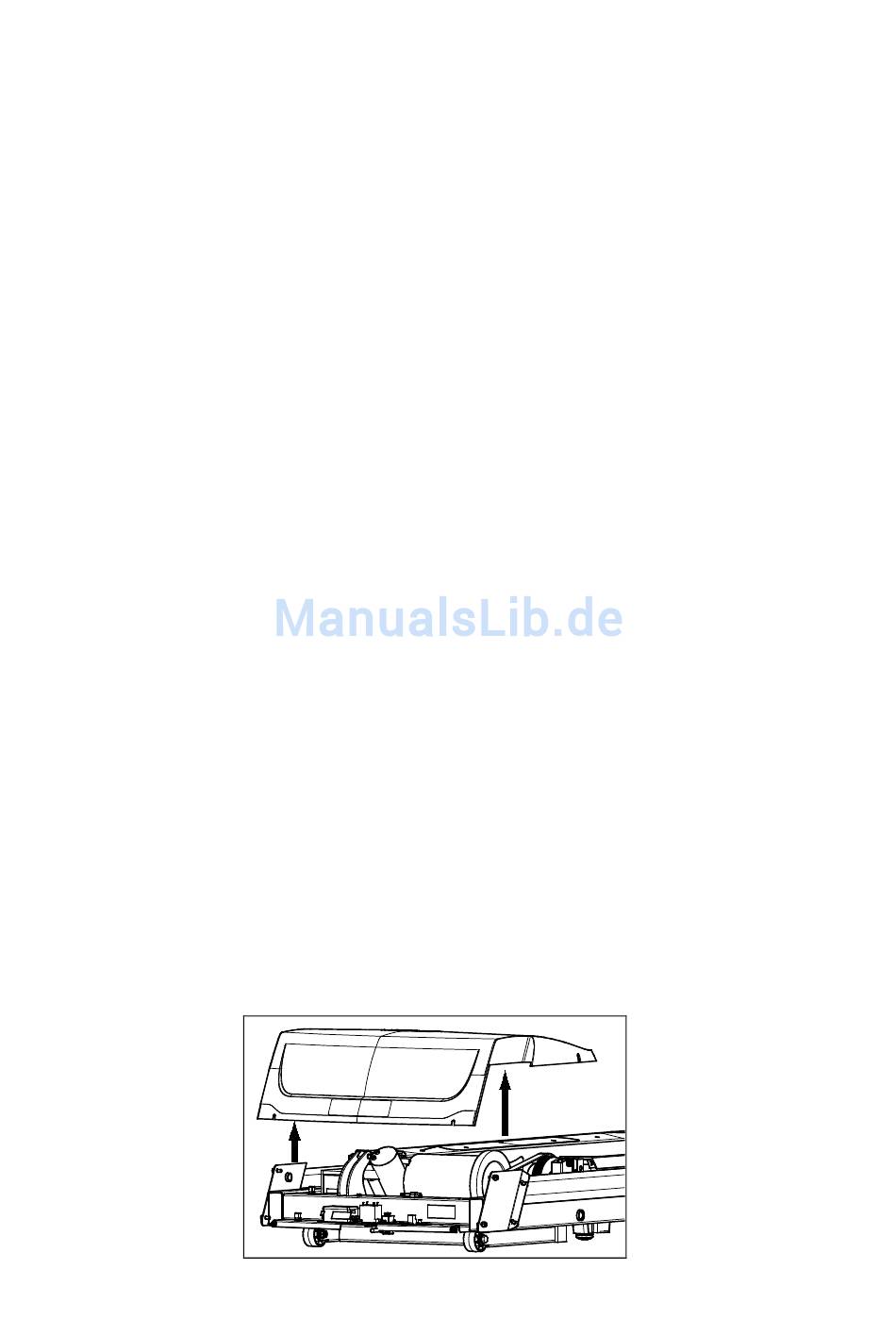

Entfernen Sie die Abdeckhaube und legen Sie sie beiseite.
Abbildung 6: Abdeckhaubenentfernung
