Anschließen des Netzkabels
Verlegen Sie das Kabel durch die ausgeschnittene Öffnung in
der oberen linken Ecke der hinteren Abdeckung. Machen Sie
in der daneben liegenden Öffnung innerhalb des
Stahlkonsolenrahmens die Steckdose, die zum Netzstecker
passt, ausfindig und schließen Sie das Netzkabel daran an.
Hinweis: Stellen Sie sicher, dass der Verschluss am Stecker
an der Steckdose einrastet.
Die folgende Abbildung zeigt, wie das Kabel nach der
Verlegung aussehen sollte.

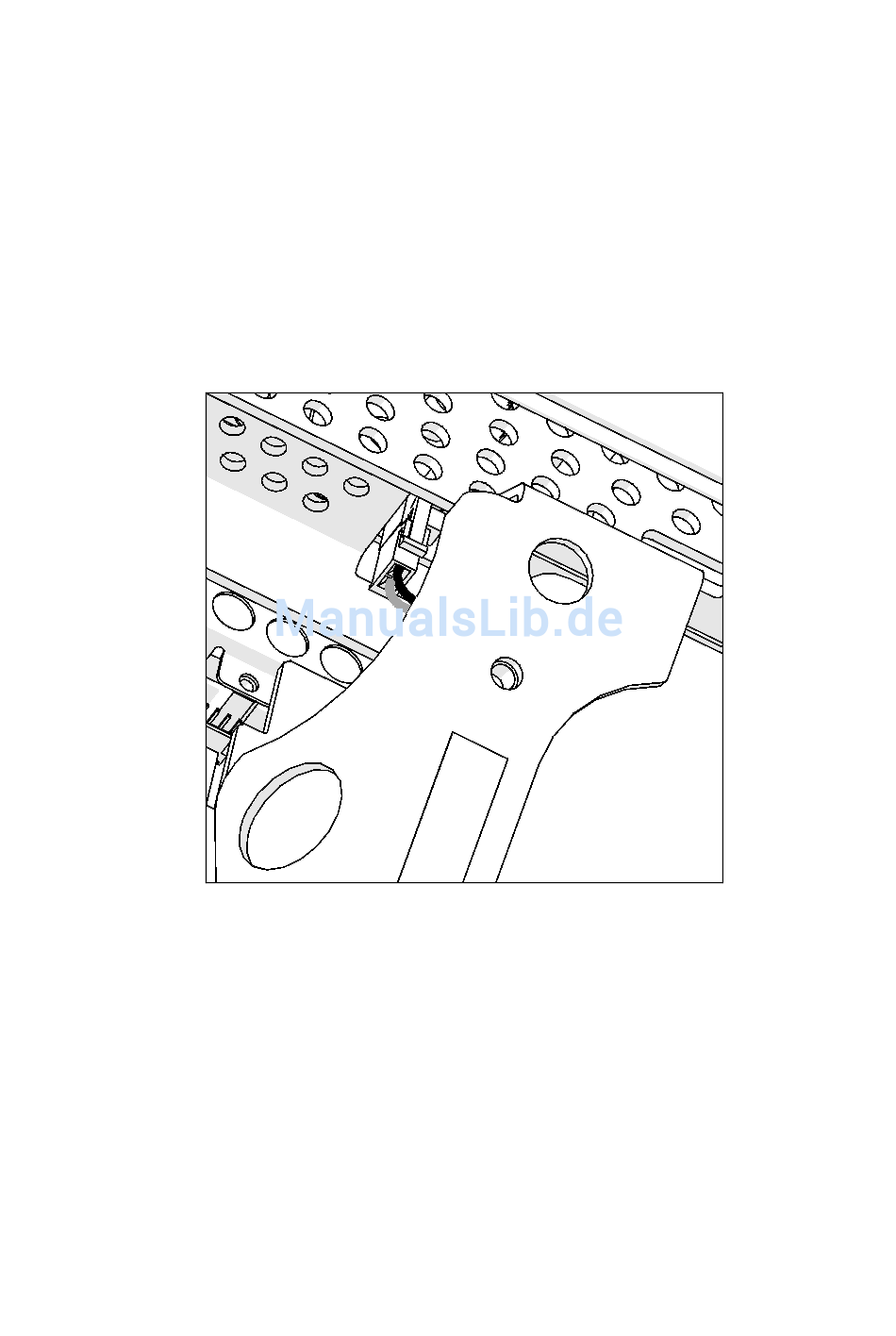

Abbildung 22: Anschließen des Netzkabels
