Inhaltszusammenfassung für Precor Resolute Selectorized Line

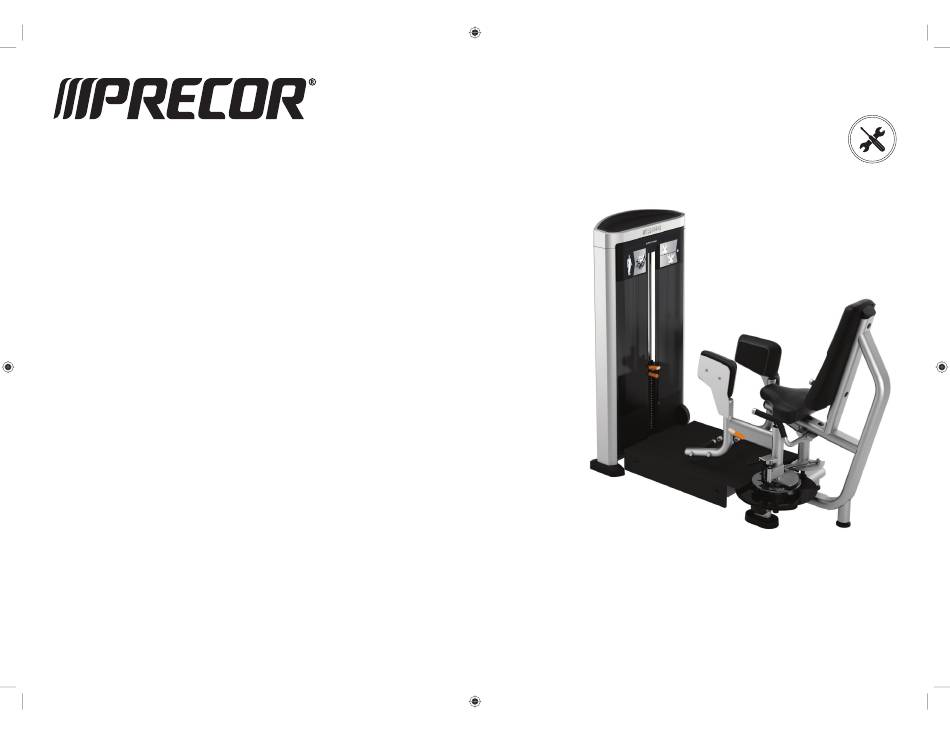

- Seite 1 DEUTSCH DEUTSCH Resolute™ Strength Selectorized Line Abduktor RSL 621 Montageanleitung...
- Seite 3 Sechskantschlüsselsätze, metrisch und Standard, sowie Verlängerungen Teppichmesser Gummihammer Sicherungsringzangen – groß, mittel und klein Zangen – groß, mittel und klein Warenzeichen Resolute ist ein Warenzeichen und Precor ist ein eingetragenes Warenzeichen von Precor Incorporated. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 4 Abdeckung, vorne mittig (links und rechts) Unterlegscheibe, silbern, 13,5 mm ID x 35 mm AD Obere Ablage Nylon-Sicherungsmuttern, M8 Abdeckung, untere Seilrollenabdeckung Sechskantschrauben M12 x 35 mm Gewichtsscheiben 4,5 kg (10 lb) ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 5 M8 Nylon-Sicherungsmuttern befestigen Sie die Sitzplatte . Noch nicht vollständig Unterlegscheiben, 9 mm anziehen. Dies wird in einem späteren Schritt erledigt. Werkzeug: Steckschlüssel, 13 mm, mit ACHTUNG! Verlängerung Rahmenrohr fallen. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 6 Schritt 4 genannten auf ein Drehmoment von 75 Nm (55 ft-lb) an. Steckschlüssel, 19 mm Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 7 Sie die Beinelemente mit den Distanzringen unter dem Sitz. mit Innensechskant Ziehen Sie die Distanzringe noch nicht vollständig an. Werkzeug: Sechskantschlüssel, 5 mm, Entfernen Sie alle - und -Aufkleber. mit Verlängerung ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 8 Befestigen Sie die Verbindungsstange an den Platten, wie abgebildet. Werkzeug: Maulschlüssel, 19 mm Sind die Füße nicht zentriert, so verstellen Sie die Verbindungsstange nach Bedarf, um die Fußstangen zu zentrieren, und ziehen Sie die Befestigungsmittel dann fest. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 9 Sechskantschrauben 5/16 x 1½ Zoll Montieren Sie das Rückenpolster . Stimmen Sie die Position der Unterlegscheiben, 9 mm Polsteroberkante auf die Position der Endkappe am Sitzrahmen ab. Verschlusskappen ACHTUNG! Werkzeug: Steckschlüssel, ½ Zoll, mit Verlängerung ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 10 M10 x 25 mm Befestigen Sie die Fußplatte . Ziehen Sie Zylinderkopfschrauben mit auf ein Drehmoment von 57 Nm (42 ft-lb) fest. Innensechskant Unterlegscheiben, 11 mm, schwarz Werkzeuge: Sechskantschlüssel, 8 mm Drehmomentschlüssel ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 11 15 cm (6 Zoll) nach außen, um Platz für die Gewichte zu schaffen. Die Stoßschützer Gewichtsscheiben auf den Stangen. Achten Sie darauf, dass die Seite 4,5 kg (10 lb) Gewichtsscheiben Deckplattenbaugruppe ausgerichtet sein. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 12 Gewichtabstandshalter, 2½ Zoll zusätzliches Gewicht zusätzlicher Gewichtgriff M10 x 65 mm Zylinderkopfschrau- ben mit Innensechskant das obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10 Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 13 Gewichte. Rubbeln Sie sie kräftig und gründlich fest. Ziehen Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 14 Ende auf und Zylinderkopfschrauben mit befestigen Sie diese. Das empfohlene Drehmoment beträgt 34 Nm Innensechskant (25 ft-lb). Werkzeuge: Sechskantschlüssel, 8 mm Drehmomentschlüssel Rasten Sie die obere Ablage sicher ein. ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 15 • • dass das Seil sich ungehindert und reibungslos bewegt. Wählen Sie ein moderates Gewicht und wiederholen Sie den Vorgang. • • Montageanleitung entsprechen. • ©2019 Precor Inc. | Abduktor RSL 621 | Montageanleitung...
- Seite 16 RSL Abduktor 621 | Montageanleitung | P/N CW39575-141 Rev. B DEU © Precor Incorporated | 11. November 2019...
