Precor P80 Betriebsanleitung Seite 97

Montage des Laufbands
3. Entfernen Sie die sieben Schrauben, mit denen die
4. Entfernen Sie die beiden Enden des
mittlere Säulenabdeckung befestigt ist. Lösen Sie die
hintere Abdeckung und legen Sie sie zusammen mit den
sieben Schrauben beiseite.

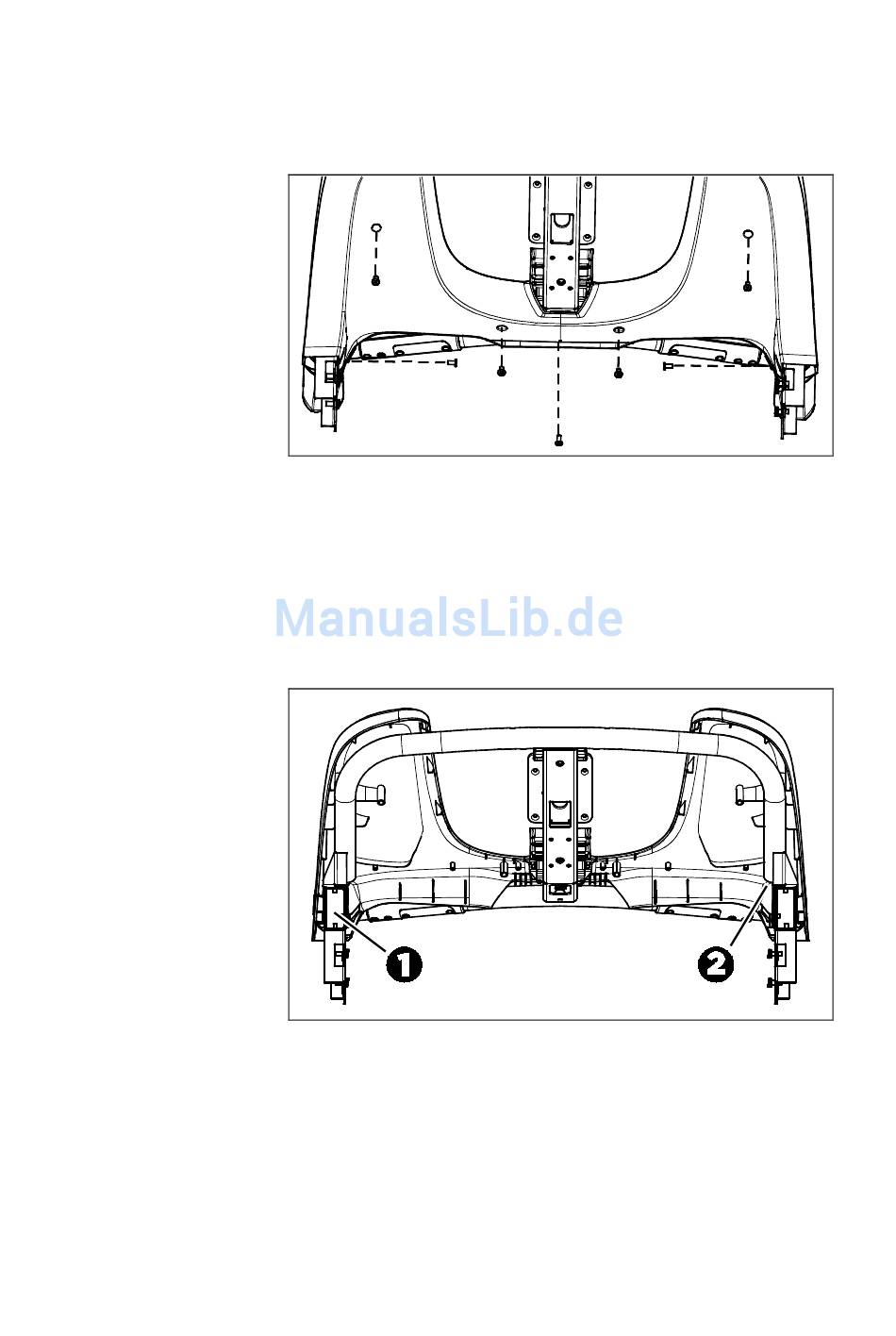

Abbildung 4: Entfernung und Ersetzung der mittleren
Säulenabdeckung
Basiseinheit-Datenkabels aus dem linken Arm der
Verkleidung (Position 1 in der folgenden Abbildung).
Führen Sie das kürzere der beiden Kabelenden in die
Verkleidung ein und legen Sie das lange Ende nach außen.
Abbildung 5: Kabellagerungsorte in der Verkleidung des
Laufbands: Basiseinheit-Datenkabel (1) und Autostop-Kabel
(2)
