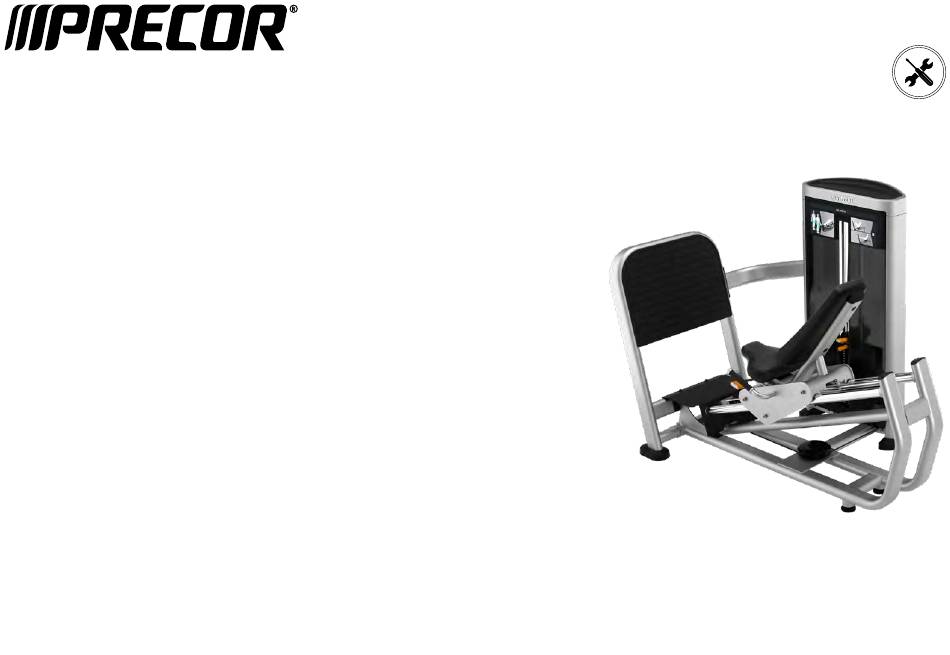

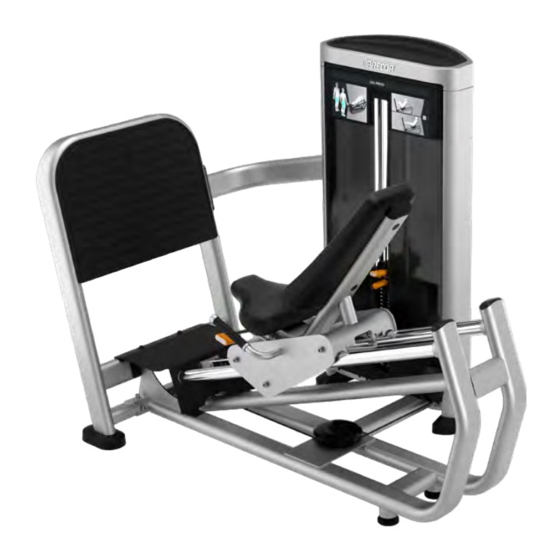

- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Beinpresse RSL 602 Montageanleitung...
-
Seite 2: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 3 Unterlegscheiben, 13 mm, schwarz Abdeckung, hinten mittig Nylon-Sicherungsmuttern, M10 Abdeckung, hinten unten Nylon-Sicherungsmuttern, M12 Abdeckung, vorne mittig (links und rechts) Abdeckung, vorne unten Abdeckung, untere Seilrollenabdeckung Rückenpolster Sitzpolster Unterlegscheiben, gewölbt, silbern ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung...
-
Seite 4: Montage Des Rahmens
Verbinden Sie anschließend den Hauptrahmen mit dem Werkzeug: Sechskantschlüssel, 10 mm vorderen Rahmen . Führen Sie zuerst die horizontalen Befestigungselemente vom Hauptrahmen aus in den vorderen Rahmen ein und ziehen Sie sie vollständig fest. ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung... - Seite 5 Ziehen Sie alle M12-Befestigungselemente auf ein Drehmoment von Steckschlüssel, 19 mm 75 Nm (55 ft-lb) an. Drehmomentschlüssel Ziehen Sie die in Schritt 1 angebrachten M10-Schrauben noch nicht an. Sie werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung...
-
Seite 6: Montage Des Sitzes
Sie die Seilhalterungen, führen Sie die Maulschlüssel, 19 mm Seile um die Rollen und bringen Sie die Halterungen wieder an. Drehmomentschlüssel Ziehen Sie auf ein Drehmoment von 67 Nm (50 ft-lb) fest. ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung... -
Seite 7: Fertigstellen Des Gewichtsblock-Turms
Seite mit den drei Löchern zum Nutzer zeigt und jene mit dem Kopfplattenbaugruppe einzelnen Loch nach hinten. Platzieren Sie die Kopfplatte über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der Nutzerseite bündig ausgerichtet sein. ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung... - Seite 8 Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen Sie M10 x 65 mm SHCS das obere Stangenende am Gewichtsblock-Turmrahmen. Unterlegscheiben, 11 mm M10-Nylon-Sicherungsmutter Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung...
- Seite 9 Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung...
-
Seite 10: Anbringen Der Abdeckung
M10 x 40 mm SHCS fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Werkzeuge: Sechskantschlüssel, 8 mm (25 ft-lb). Drehmomentschlüssel Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Beinpresse RSL 602 | Montageanleitung... -
Seite 11: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren. - Seite 12 RSL Beinpresse 602 | Montageanleitung | P/N CW39551-141 DEU © Precor Incorporated | 30. August 2019...
