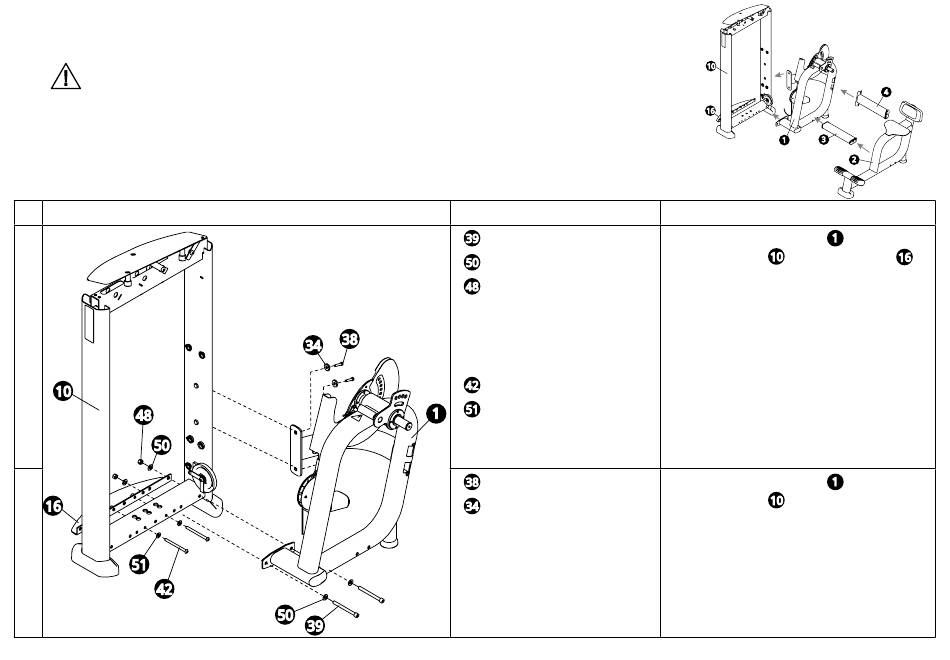

Montage des Rahmens
ERST DANN Befestigungsmaterial festziehen, wenn in der Anleitung dazu aufgefordert wird.
Lassen Sie eine zweite Person die Rahmenteile während der Montage festhalten.
Abbildung
1
10
48
50
2
16
51
42
©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung
Befestigungsmaterial
2
4
2
Werkzeuge: Sechskantschlüssel, 10 mm
Steckschlüssel, 19 mm
38
34
2
2
1
2
2
Werkzeug: Sechskantschlüssel, 10 mm
50
39
39
M12 x 130 mm SHCS
50
Unterlegscheiben, 13 mm
48
M12-Nylon-Sicherungsmuttern
42
M10 x 125 mm BHCS
51
Unterlegscheiben, 11 mm
38
M12 x 35 mm SHCS
34
Unterlegscheiben, gewölbt
10
16
1
3
Anweisungen
1
Schließen Sie den Hauptrahmen
10
Gewichtsblock-Turm
und an der Trittplatte
an.
Nach dem Loch ganz rechts unter der unteren
Seilrolle ausrichten.
Führen Sie die beiden Führungsstangen-
Befestigungselemente von der Nutzerseite aus
ein, um die Trittplatte auszurichten. Nur handfest
anziehen. Sie werden in einem späteren Schritt
vorübergehend entfernt.
1
Schließen Sie den Hauptrahmen
10
Gewichtsblock-Turm
an.
4
2
am unteren
16
seitlich am
6
