Montage des Laufbands
5. Senken Sie die Laufbandverkleidung über die vertikalen
6. Führen Sie das obere Ende des Kabelsatzes durch die
7. Verlegen Sie den Kabelsatz durch die Kabelführungen in
8. Sichern Sie die Verkleidung mit sechs Rundkopfschrauben
Träger ab und richten Sie sie an ihnen aus.
Wichtig: Achten Sie im folgenden Schritt darauf, keine der
Komponenten im Stopschalter zu lockern.
Verkleidung, so dass sein oberes Ende aus der unteren
Öffnung in der Mittelsäule und aus der runden Öffnung in
der Befestigungsplatte der Konsole herausragt.
der Verkleidung und wickeln Sie dann die Führungen um
den Kabelsatz, um ihn zu sichern. Drücken Sie alle
anderen Kabel in den vertikalen Träger.
Hinweis: Verwenden Sie im folgenden Schritt die
Rundkopfschrauben mit Zinkbeschichtung und die
Unterlegscheiben aus dem Bausatz.
Wichtig: Verwenden Sie im nächsten Schritt zum Festziehen
der Befestigungselemente keinen Schlüssel, bis das Gerät
vollständig zusammengebaut wurde. Vergewissern Sie sich,
dass die Befestigungselemente keine Kabel einklemmen. Die
beschränkte Garantie von Precor umfasst keine Kabel, die
durch eine falsche Montage beschädigt wurden.
und sechs Unterlegscheiben. Ziehen Sie das
Befestigungsmaterial teilweise fest.

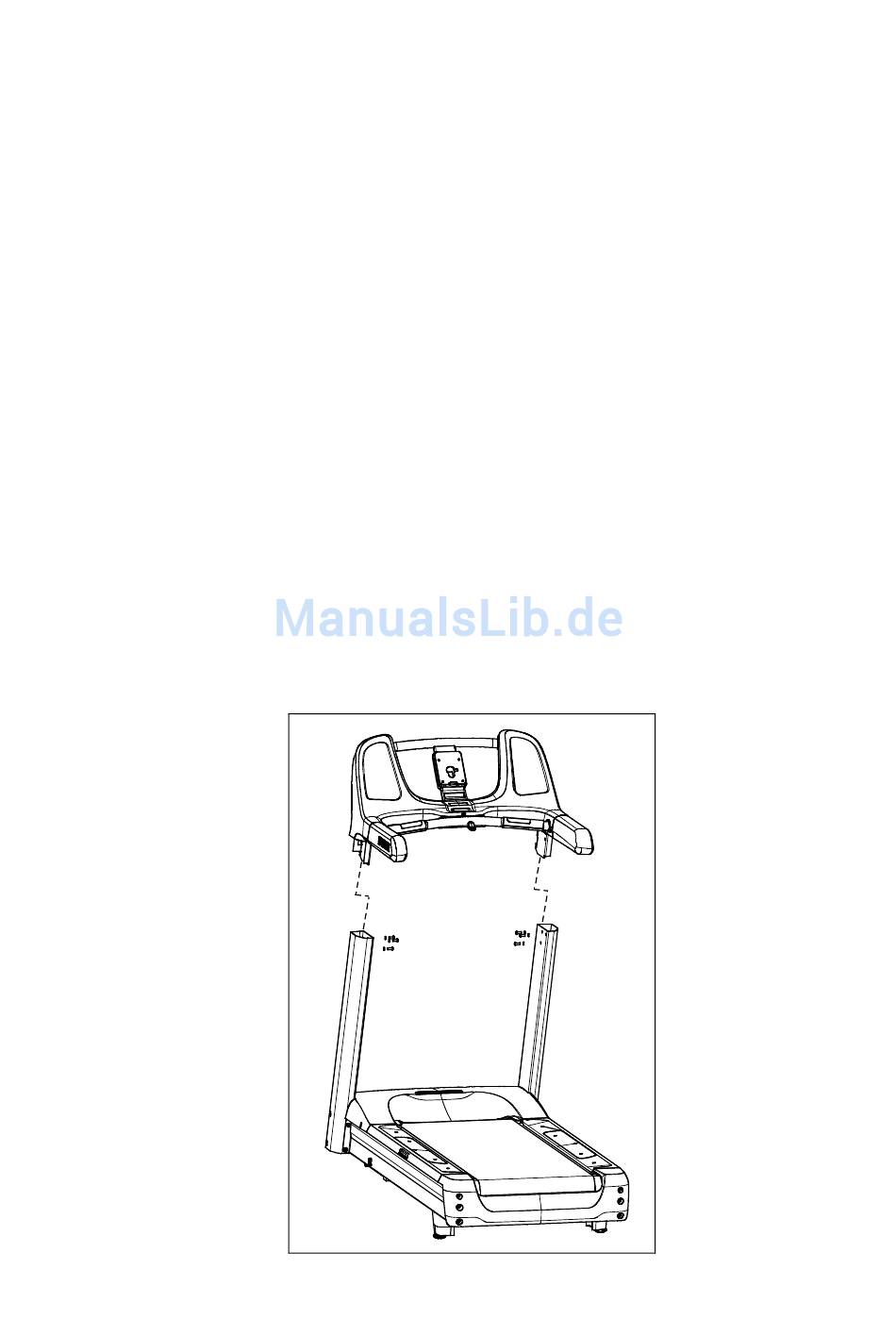

Abbildung 12: Anbringen von Handlauf und Konsole
