6.
Vorbereitung zur Inbetriebnahme

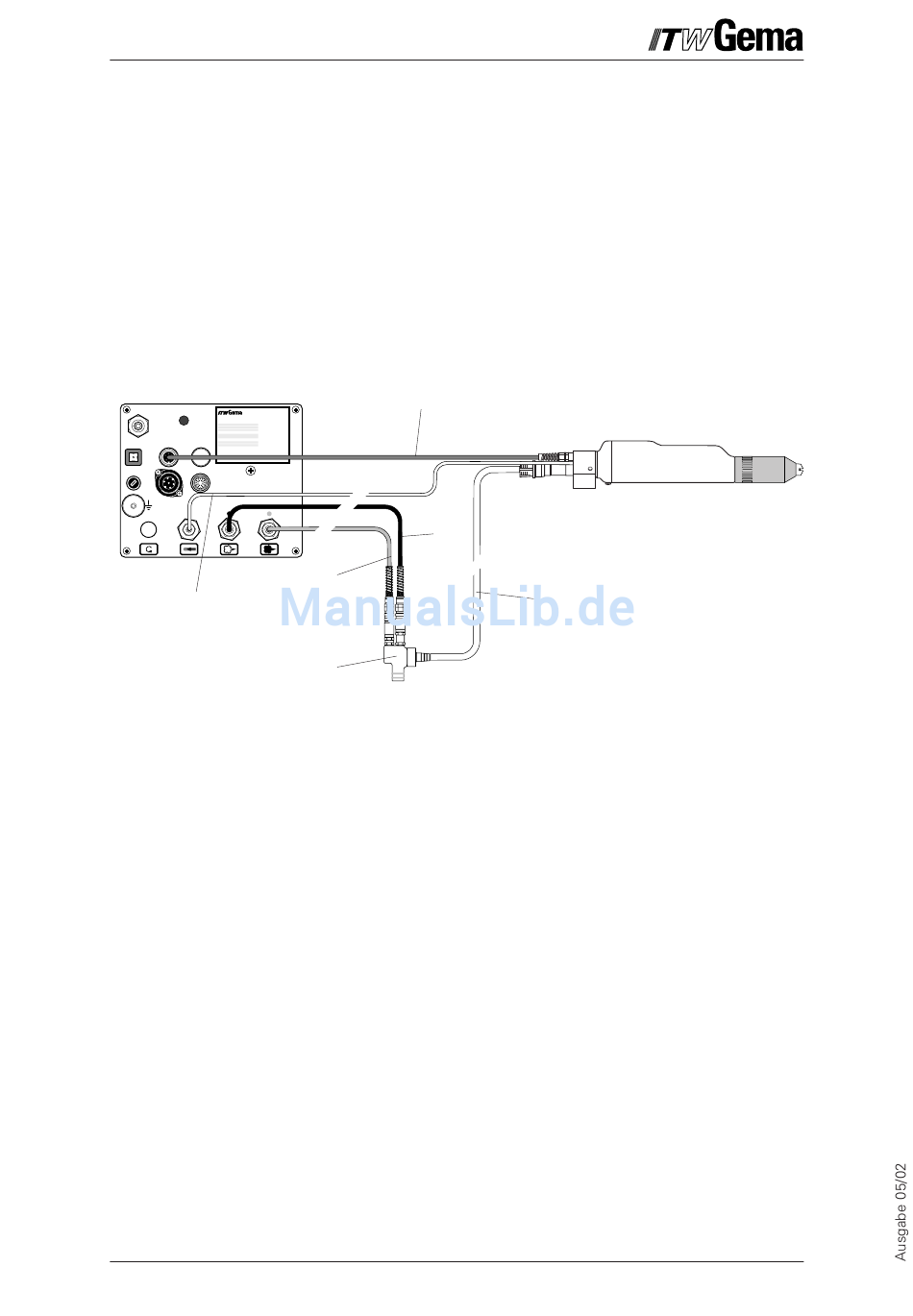

6.1. Automatikpistole OptiGun anschließen
Steuergerät
5 bar
73 PSI
OptiTronic
1.1 IN
Gun 2
Aux
2.2
2.5
Input 24 VDC
2.1
F1
2,0 AT
Gun 1
Aux
2.3
2.4
1.5
1.4
1.3
1.2
1
OptiGun
1. Pistolenstecker zur Pistolensteuerung verbinden (Siehe
Betriebsanleitung „Pistolensteuerung OptiTronic")
2. Spülluftschlauch von der Pistolensteuerung zur Pistole verbinden
3. Pulverschlauch von der Pistole zum Injektor verbinden
3
4
5
6
1 Spülluftschlauch
2 Pulverschlauch
3 Pistolenkabel
2
4 Zusatzluftschlauch
5 Förderluftschlauch
6 Injektor
Abb. 7
9
