11.6. Automatikpistole OptiGun-AX komplett

28
Automatikpistole OptiGun-AX komplett
Polarität – (negativ), inkl. Pos. 1 - 5,
OptiGun-AX-1650
OptiGun-AX-1450
OptiGun-AX-1250
OptiGun-AX-1050
OptiGun-AX-850
OptiGun-AX-650
1 Pistolenkörper OptiGun-AX komplett
Polarität – (negativ), siehe Kapitel 11.7.
2 Überwurfmutter - siehe auch Kapitel 11.9.
3 Flachstrahldüse komplett - siehe auch Kapitel 11.9.
4 Pistolenkabel komplett - 20 m - siehe auch Kapitel 11.8. 382892
5 Teileset (nicht abgebildet)
bestehend aus:
- Kabelbinder mit Klettverschluß
- Linsenkopfschraube M4x5
- Schnellkupplung NW5-D6
6 Pulverschlauch - ø 16 / 11 mm (nicht abgebildet)
7 Spülluftschlauch - ø 6 / 4 mm (nicht abgebildet)
* Bitte Länge angeben
# Verschleißteile

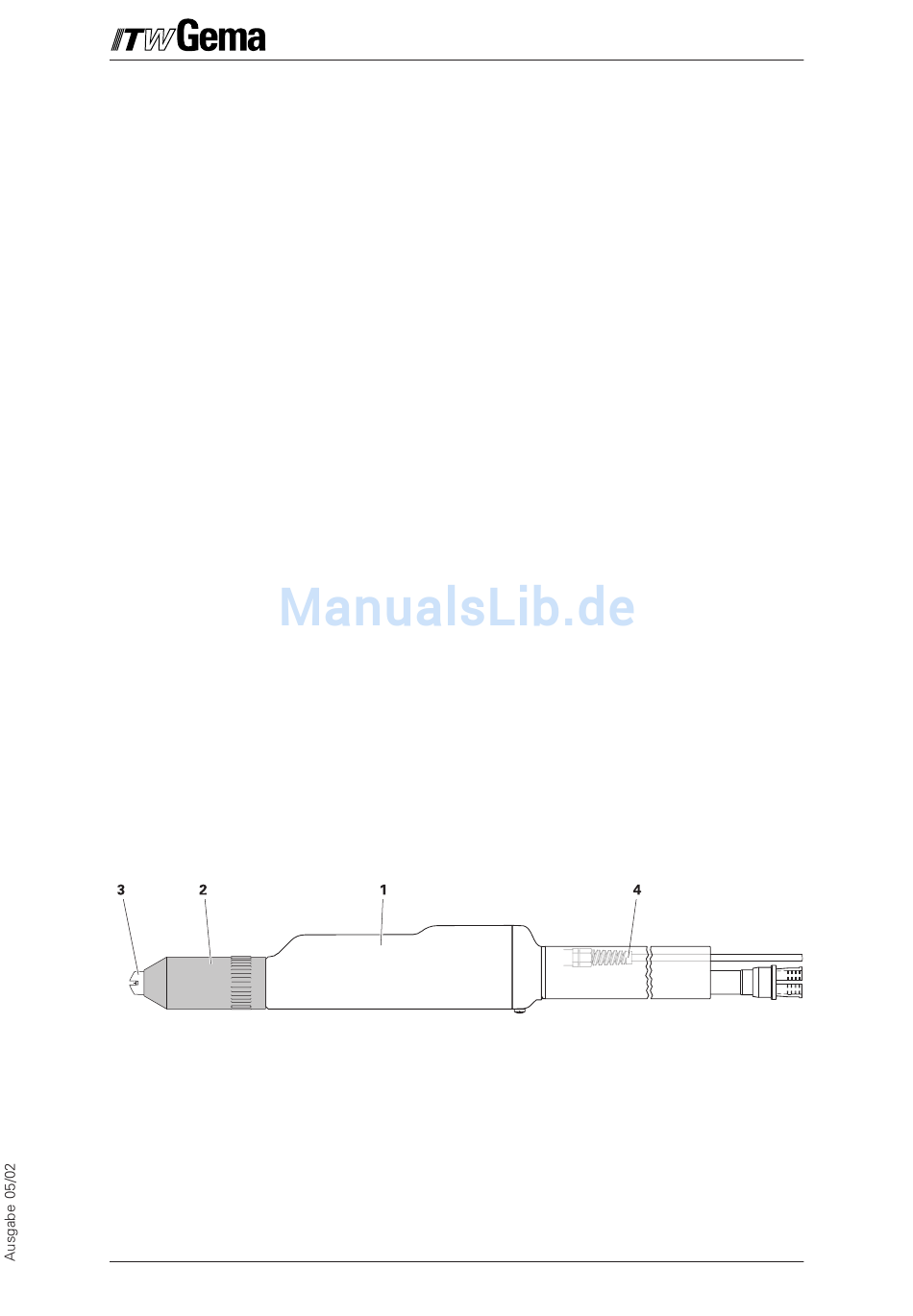

Abb. 18
385557
385565
385573
385581
385590
385603
379166
379620#
385662
303070
216763
200840
103 012*
100 854*
