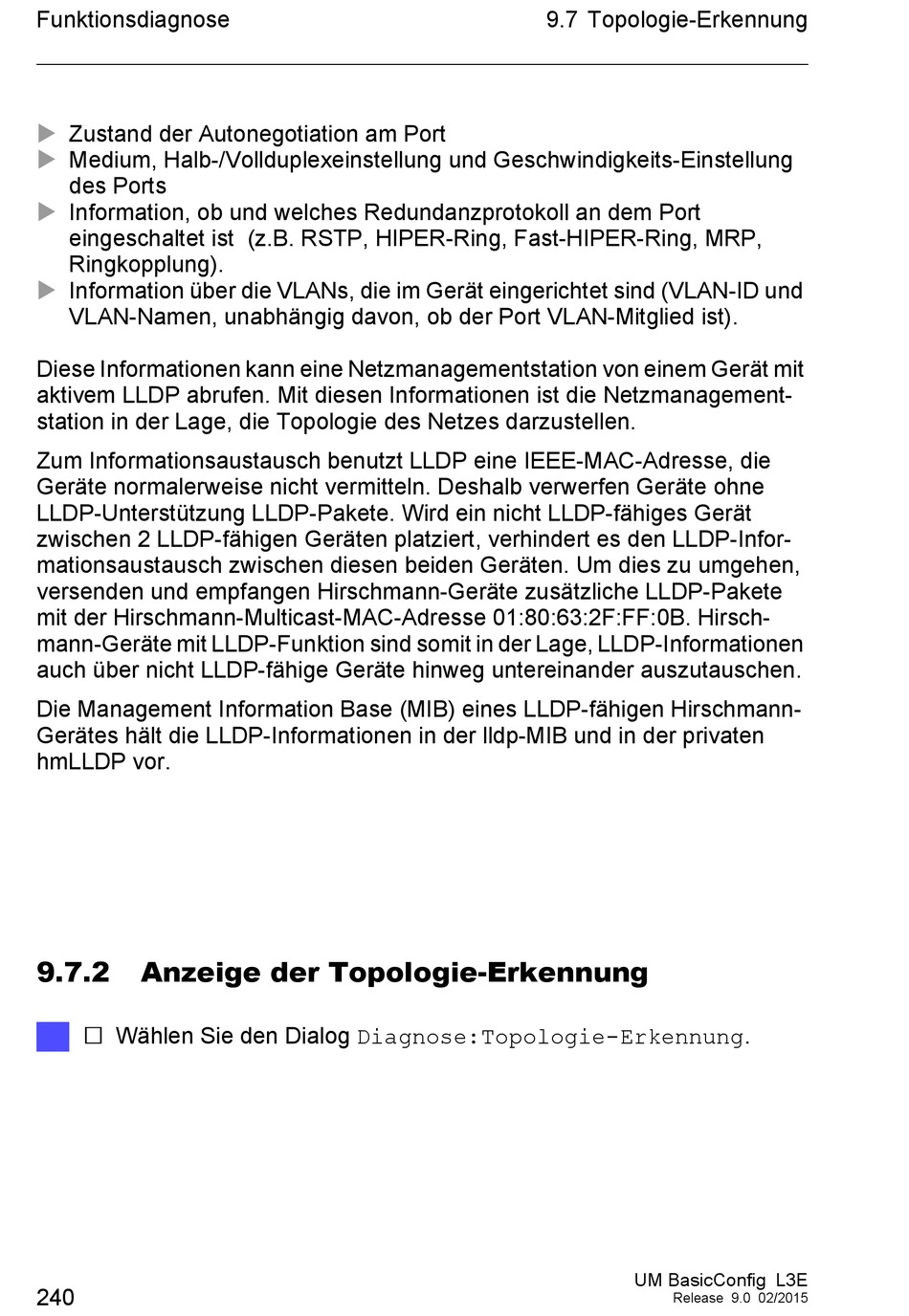

Funktionsdiagnose

Zustand der Autonegotiation am Port
 Medium, Halb-/Vollduplexeinstellung und Geschwindigkeits-Einstellung
des Ports

Information, ob und welches Redundanzprotokoll an dem Port
eingeschaltet ist (z.B. RSTP, HIPER-Ring, Fast-HIPER-Ring, MRP,
Ringkopplung).

Information über die VLANs, die im Gerät eingerichtet sind (VLAN-ID und
VLAN-Namen, unabhängig davon, ob der Port VLAN-Mitglied ist).
Diese Informationen kann eine Netzmanagementstation von einem Gerät mit
aktivem LLDP abrufen. Mit diesen Informationen ist die Netzmanagement-
station in der Lage, die Topologie des Netzes darzustellen.
Zum Informationsaustausch benutzt LLDP eine IEEE-MAC-Adresse, die
Geräte normalerweise nicht vermitteln. Deshalb verwerfen Geräte ohne
LLDP-Unterstützung LLDP-Pakete. Wird ein nicht LLDP-fähiges Gerät
zwischen 2 LLDP-fähigen Geräten platziert, verhindert es den LLDP-Infor-
mationsaustausch zwischen diesen beiden Geräten. Um dies zu umgehen,
versenden und empfangen Hirschmann-Geräte zusätzliche LLDP-Pakete
mit der Hirschmann-Multicast-MAC-Adresse 01:80:63:2F:FF:0B. Hirsch-
mann-Geräte mit LLDP-Funktion sind somit in der Lage, LLDP-Informationen
auch über nicht LLDP-fähige Geräte hinweg untereinander auszutauschen.
Die Management Information Base (MIB) eines LLDP-fähigen Hirschmann-
Gerätes hält die LLDP-Informationen in der lldp-MIB und in der privaten
hmLLDP vor.
9.7.2

Anzeige der Topologie-Erkennung

 Wählen Sie den Dialog Diagnose:Topologie-Erkennung.
