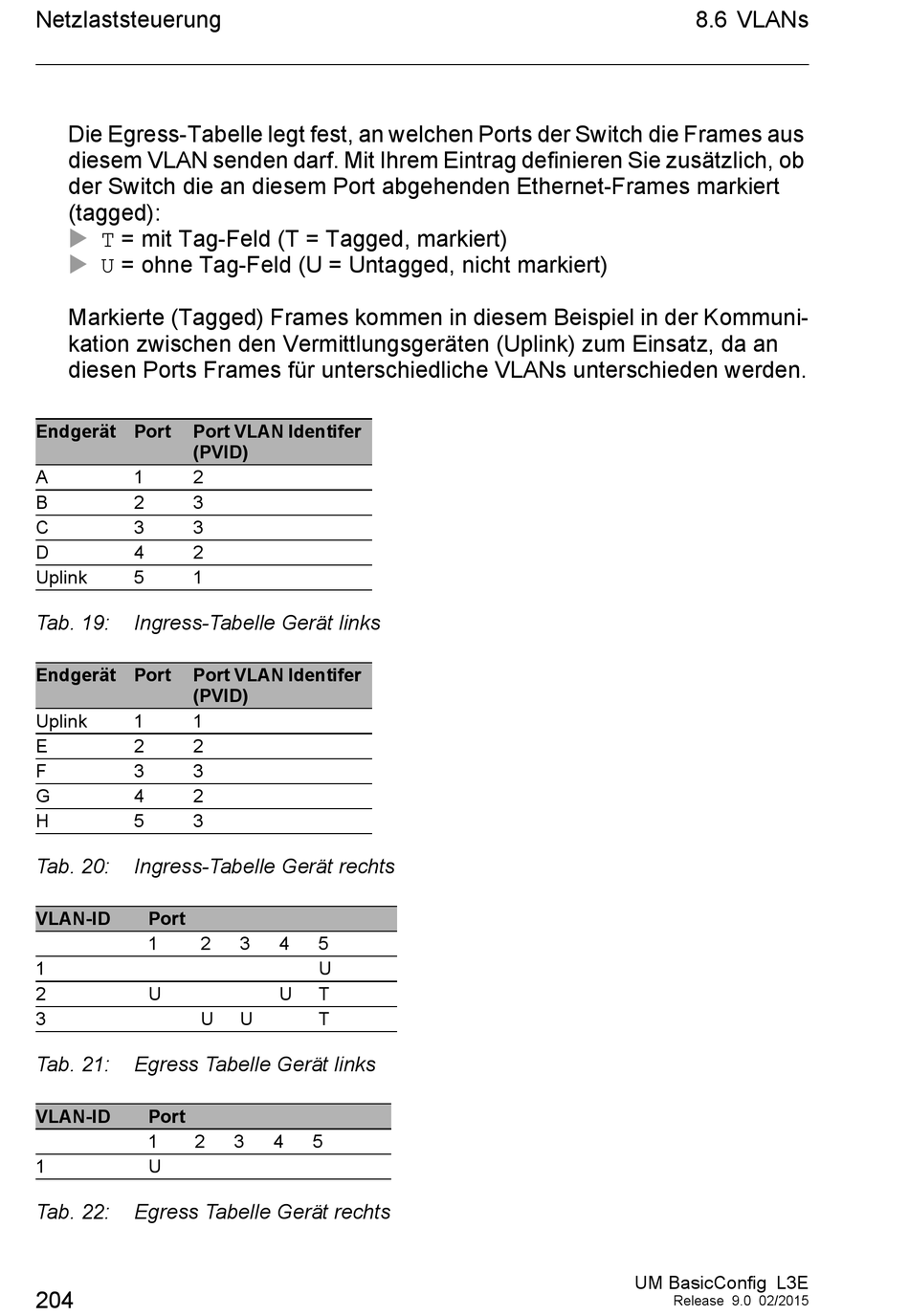

Netzlaststeuerung
Die Egress-Tabelle legt fest, an welchen Ports der Switch die Frames aus
diesem VLAN senden darf. Mit Ihrem Eintrag definieren Sie zusätzlich, ob
der Switch die an diesem Port abgehenden Ethernet-Frames markiert
(tagged):
 T = mit Tag-Feld (T = Tagged, markiert)
 U = ohne Tag-Feld (U = Untagged, nicht markiert)
Markierte (Tagged) Frames kommen in diesem Beispiel in der Kommuni-
kation zwischen den Vermittlungsgeräten (Uplink) zum Einsatz, da an
diesen Ports Frames für unterschiedliche VLANs unterschieden werden.
Endgerät Port Port VLAN Identifer
(PVID)
A 1 2
B 2 3
C 3 3
D 4 2
Uplink 5 1
Tab. 19: Ingress-Tabelle Gerät links
Endgerät Port Port VLAN Identifer
(PVID)
Uplink 1 1
E 2 2
F 3 3
G 4 2
H 5 3
Tab. 20: Ingress-Tabelle Gerät rechts
VLAN-ID Port
1 2
1
2 U
3 U
Tab. 21: Egress Tabelle Gerät links
VLAN-ID Port
1 2
1 U
Tab. 22: Egress Tabelle Gerät rechts
204
3 4 5
U
U T
U T
3 4 5
