Netzlaststeuerung
 Um die Änderungen flüchtig zu speichern, klicken Sie „Schreiben".
 Öffnen Sie den Dialog

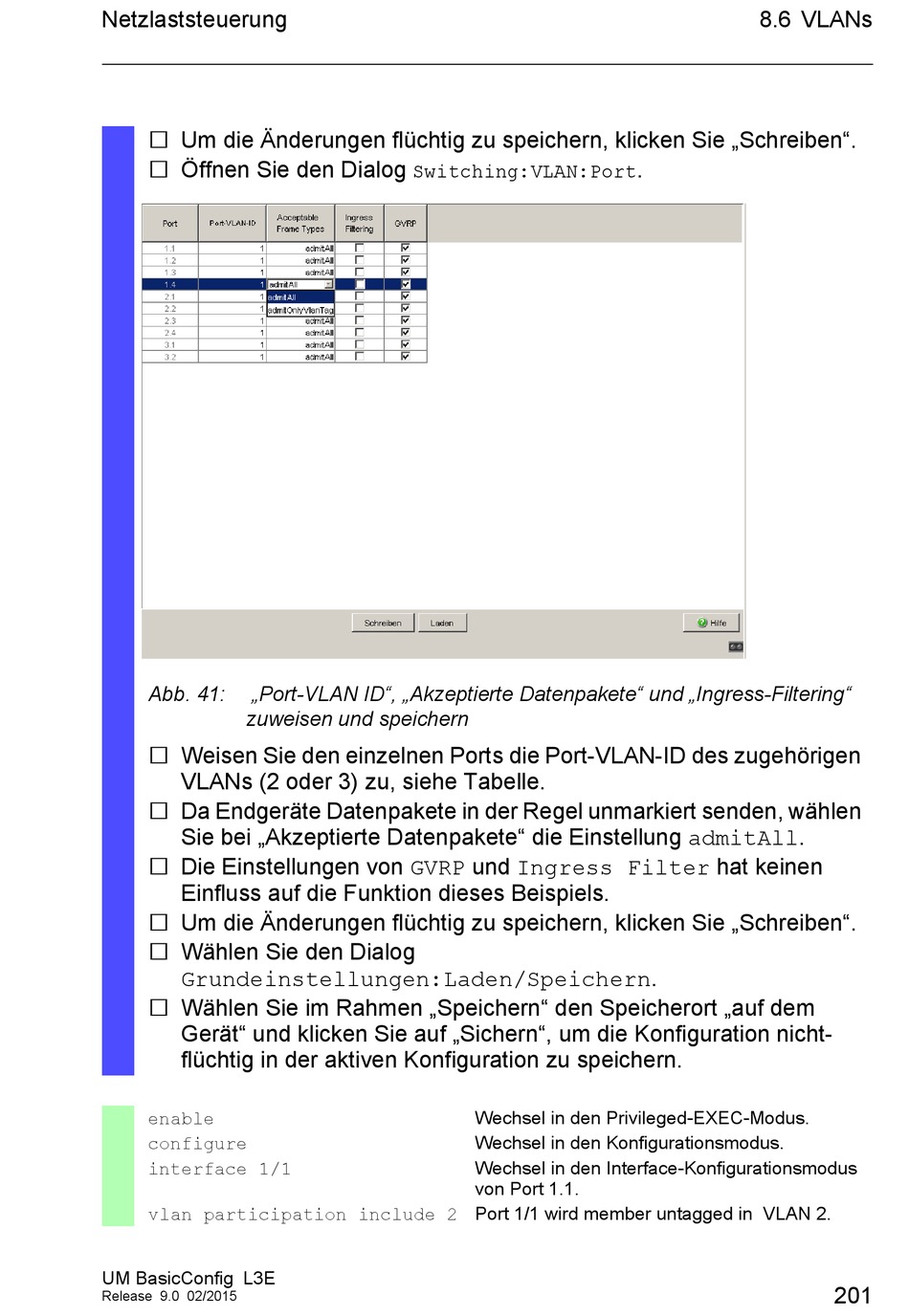

Abb. 41:
„Port-VLAN ID", „Akzeptierte Datenpakete" und „Ingress-Filtering"
zuweisen und speichern
 Weisen Sie den einzelnen Ports die Port-VLAN-ID des zugehörigen
VLANs (2 oder 3) zu, siehe Tabelle.
 Da Endgeräte Datenpakete in der Regel unmarkiert senden, wählen
Sie bei „Akzeptierte Datenpakete" die Einstellung admitAll.
 Die Einstellungen von GVRP und Ingress Filter hat keinen
Einfluss auf die Funktion dieses Beispiels.
 Um die Änderungen flüchtig zu speichern, klicken Sie „Schreiben".
 Wählen Sie den Dialog
Grundeinstellungen:Laden/Speichern.
 Wählen Sie im Rahmen „Speichern" den Speicherort „auf dem
Gerät" und klicken Sie auf „Sichern", um die Konfiguration nicht-
flüchtig in der aktiven Konfiguration zu speichern.
enable
configure
interface 1/1
vlan participation include 2 Port 1/1 wird member untagged in VLAN 2.
UM BasicConfig L3E
Release 9.0 02/2015
Switching:VLAN:Port
Wechsel in den Privileged-EXEC-Modus.
Wechsel in den Konfigurationsmodus.
Wechsel in den Interface-Konfigurationsmodus
von Port 1.1.
8.6 VLANs
.
201
