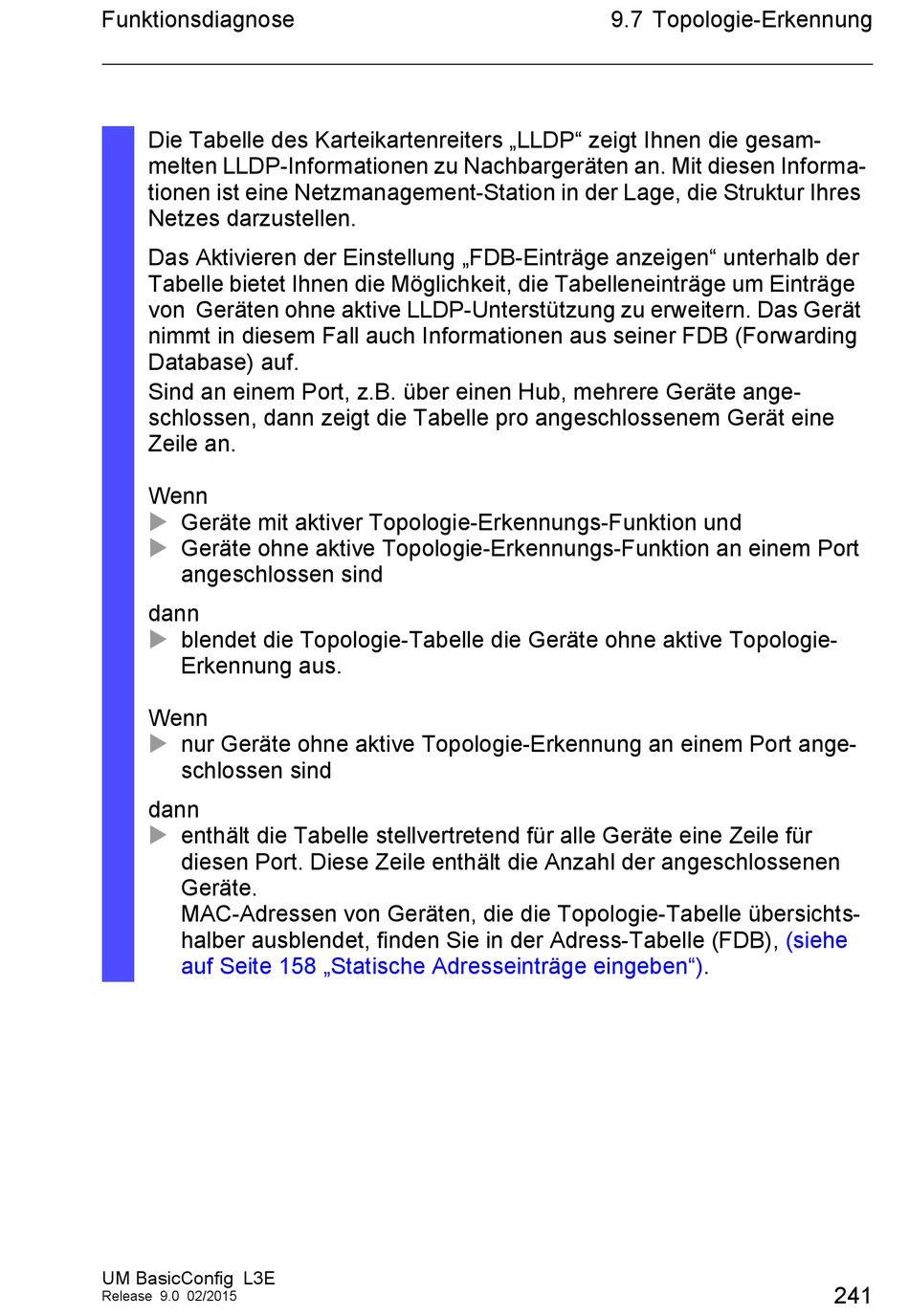

Hirschmann PowerMICE Anwenderhandbuch Seite 241

Funktionsdiagnose
Die Tabelle des Karteikartenreiters „LLDP" zeigt Ihnen die gesam-
melten LLDP-Informationen zu Nachbargeräten an. Mit diesen Informa-
tionen ist eine Netzmanagement-Station in der Lage, die Struktur Ihres
Netzes darzustellen.
Das Aktivieren der Einstellung „FDB-Einträge anzeigen" unterhalb der
Tabelle bietet Ihnen die Möglichkeit, die Tabelleneinträge um Einträge
von Geräten ohne aktive LLDP-Unterstützung zu erweitern. Das Gerät
nimmt in diesem Fall auch Informationen aus seiner FDB (Forwarding
Database) auf.
Sind an einem Port, z.B. über einen Hub, mehrere Geräte ange-
schlossen, dann zeigt die Tabelle pro angeschlossenem Gerät eine
Zeile an.
Wenn

Geräte mit aktiver Topologie-Erkennungs-Funktion und

Geräte ohne aktive Topologie-Erkennungs-Funktion an einem Port
angeschlossen sind
dann

blendet die Topologie-Tabelle die Geräte ohne aktive Topologie-
Erkennung aus.
Wenn

nur Geräte ohne aktive Topologie-Erkennung an einem Port ange-
schlossen sind
dann

enthält die Tabelle stellvertretend für alle Geräte eine Zeile für
diesen Port. Diese Zeile enthält die Anzahl der angeschlossenen
Geräte.
MAC-Adressen von Geräten, die die Topologie-Tabelle übersichts-
halber ausblendet, finden Sie in der Adress-Tabelle (FDB),
auf Seite 158 „Statische Adresseinträge
UM BasicConfig L3E
Release 9.0 02/2015
9.7 Topologie-Erkennung
eingeben").
(siehe
