Demontage des Patientenlifters
1. Den Ausleger absenken, die Schenkel des Patientenlifters schließen und den Notschalter aktivieren.
2. Den Federsplint und den Motorschaft vom Ausleger lösen, den Federsplint in das Schaftende stecken und
den Motor an den Klemmen am Mast befestigen.
3. Den Spreizbügel am geschweißten Gabelstück des Mastes befestigen.
4. Den Sicherungsstift entfernen, den Sicherungshebel lösen, den Mast absenken und den Sicherungsstift in
der Nähe der Aufhängungsachse des Mastes befestigen.
Der Patientenlifter kann nun zurück in den Verpackungskarton gestellt, auf den Hinterräder gezogen oder aufrecht
mit dem Mast/Ausleger nach oben abgestellt werden.
4. Bedienung des Patientenlifters
Höchstlast
Birdie :
TM
Birdie Compact :
TM

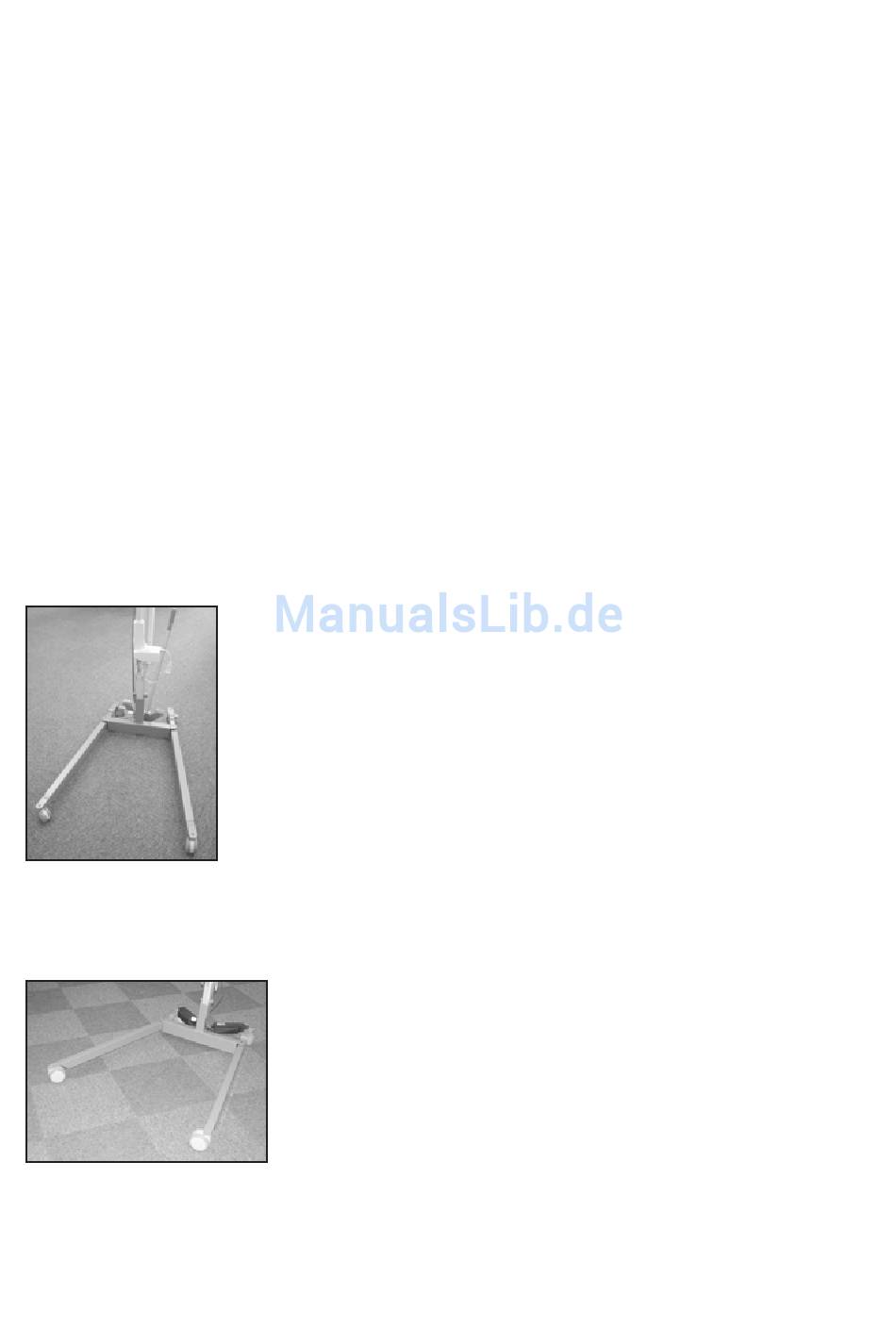

Manuelle Fahrgestellspreizung
1. Stellen Sie sich hinter den Patientenlifter und halten Sie den Schiebebügel gut fest.
2. Drücken Sie das linke Pedal des Fahrgestells, um den Abstand zwischen den Schenkeln zu vergrößern
3. Drücken Sie das rechte Pedal, um den Abstand zwischen den Schenkeln zu verringern.
Die manuelle Fahrgestellspreizung erfolgt über 2 Pedale am Fahrgestell des Patientenlifters. Die Pedale werden von
einer Seite zur anderen betätigt, um den Abstand zwischen den Schenkeln des Patientenlifters zu verstellen.
Auf dem Handbedienteil befinden sich 2 Knöpfe: einen zum Anheben und einen zum Absenken des Auslegers.
Elektrische Fahrgestellspreizung
Der Abstand zwischen den Schenkeln wird über einen elektrischen Motor durch das Handbedienteil geregelt.
Auf dem Handbedienteil befinden sich 4 Knöpfe: 2 zum Anheben und Absenken des Auslegers und zwei zur
Bedienung der elektrischen Fahrgestellspreizung.
170 kg.
10 kg.
