Invacare Bodypoint Bedienungsanleitung

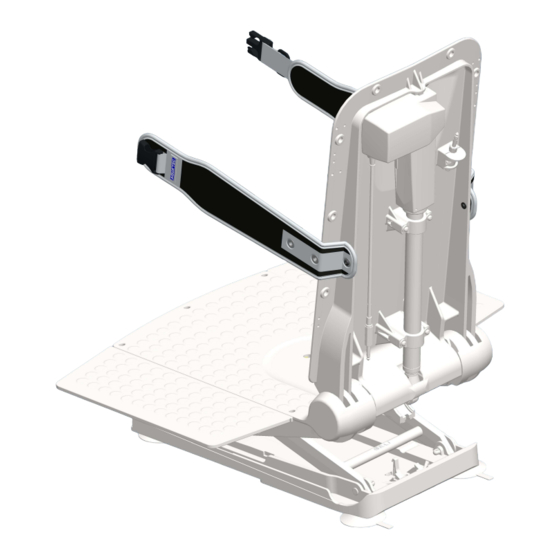

Montage Bodypoint - Brustgurt
Assembly of the bodypoint - chest belt
®
Aquatec Orca
Stand: 07/2009
Status: 07/2009
Revision 00
All manuals and user guides at all-guides.com
1. Mit Hilfe der Bohrschablone auf der Rückseite eine
Bohrung Ø 8,0 mm durch die äußere Rippe herstellen.
Please use the drilling jig to scribe a mark for the drill hole.
Use a drill (Ø 8,0 mm/ Ø 0.315 in) to drill a hole through the
outside rip only.
2. Einschlagmutter von innen durch die Bohrung führen und
mit einem Hammer leicht bis zum Bund einschlagen.
Please assemble the knock-in-nut by using a hammer from
the inside of the rip until the collar of the nut lies on the rip.

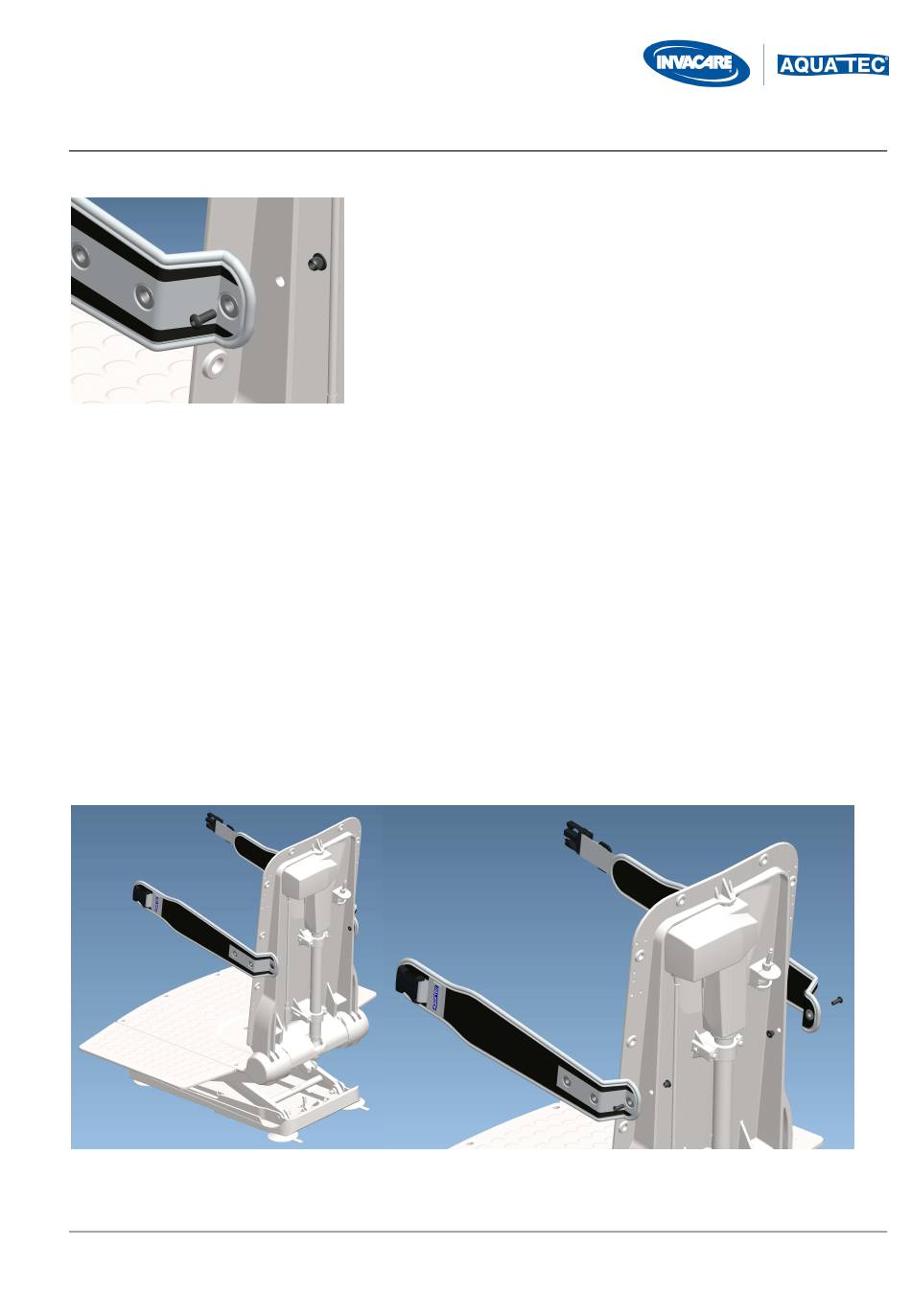

3. Schraube durch die Gurtöse von außen in die
Einschlagmutter eindrehen.
Please assemble the belt by using the thread eye as
shown in the drawing. Please screw the bolt M6 in the
knock in nut.
4. Schritt 1 bis 3 auf der anderen Seite wieder-holen.
Please repeat Step 1 to 3 of the assembling on the
opposite side as well.
Seite 1 von 2
Page 1 of 2
Artikel-Nr.: xxxxxxx
Order No.: xxxxxxx
