3. Montage/Demontage des Patientenlifters
• Die Verpackung bietet einen optimalen Schutz des
Patientenlifters.
• Wenn Sie den Birdie
muss er im unbeschädigten Original-Karton verpackt sein.
Auspacken
1. Ist die Verpackung bei Erhalt beschädigt, muss jedes Teil des
Patientenlifters einzeln auf sichtbare Mängel untersucht werden.
Falls Beschädigungen vorliegen, wenden Sie sich bitte an Invacare®
2. Nehmen Sie alle Teile sorgfältig aus dem Karton heraus und
untersuchen Sie sie.
3. Der Karton enthält die folgenden Teile:
• 1 Patientenlifter
• 1 Ladekabel
• 1 Bedienungsanleitung
• 1 Spreizbügel
• 1 manuelle Fußverstellung (optional)
• 1 Gurt (optional)
Montage des Patientenlifters
Die Patientenlifter Birdie und Birdie Compact von Invacare® lassen sich ohne
Werkzeug leicht zusammenbauen.

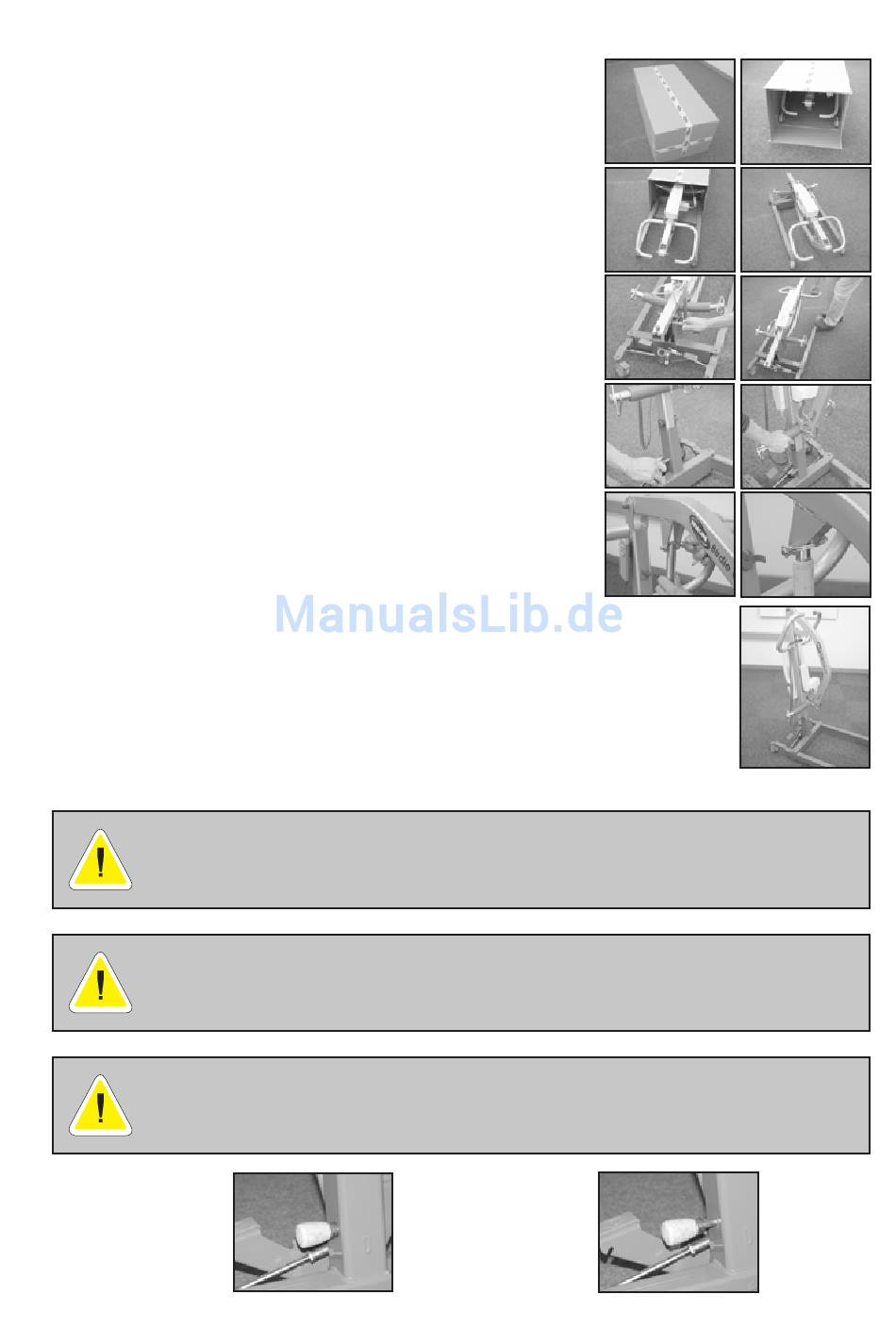

1. Alle Teile aus dem Karton herausnehmen (Abb. 1-4).
2. Den Sicherungsstift entfernen und den Mast des Lifters mit Hilfe des Schiebebügels
aufrichten (Abb. -).
3. Den Sicherungsstift wieder befestigen (Abb. 7 und 12-13).
4. Den Spreizbügel durch Ziehen lösen (Abb. 8).
. Die Handschraube entfernen. Den Motor und den Ausleger mit Hilfe der
Handschraube montieren (Abb. 9-10).
. Der korrekt aufgebaute Birdie oder Birdie Compact (Abb. 11).
Um Quetschungen und Einklemmen zu vermeiden, sollten Sie vor dem Auf- bzw. Abbau den
Notschalter betätigen.
Entfernen Sie vor dem Abbau die optional erhältliche manuelle Fußverstellung.
Während des Auf- bzw. Abbaus besteht das Risiko Körperteile und Kabel einzuklemmen.
Vorsicht beim Hochheben der einzelnen Komponenten - einige Teile sind schwer.
Nehmen Sie beim Hochheben die richtige Position ein.
Stellen Sie sicher, dass der Sicherungsstift korrekt eingesteckt ist.
Sicherungsstift
korrekt eingesteckt
oder Birdie Compact zurückgeben,
TM TM
12.
1.
3.
.
7.
9.
Sicherungsstift
13.
nicht korrekt
.
eingesteckt
9
2.
4.
.
8.
10.
11.
