L'installateur doit informer ses clients des conditions d'utilisation et de maintenance de
la motorisation Sunea screen io et doit leur transmettre les instructions d'utilisation et de
maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la
motorisation Sunea screen io. Toute opération de Service Après-Vente sur la motorisation
Sunea screen io nécessite l'intervention d'un professionnel de la motorisation et de
l'automatisation de l'habitat.
Si un doute apparaît lors de l'installation de la motorisation Sunea screen io ou pour
obtenir des informations complémentaires, consulter un interlocuteur Somfy ou aller sur
le site www.somfy.com.
Avertissement Sécurité !
Λ
Touche "Montée" du point de commande

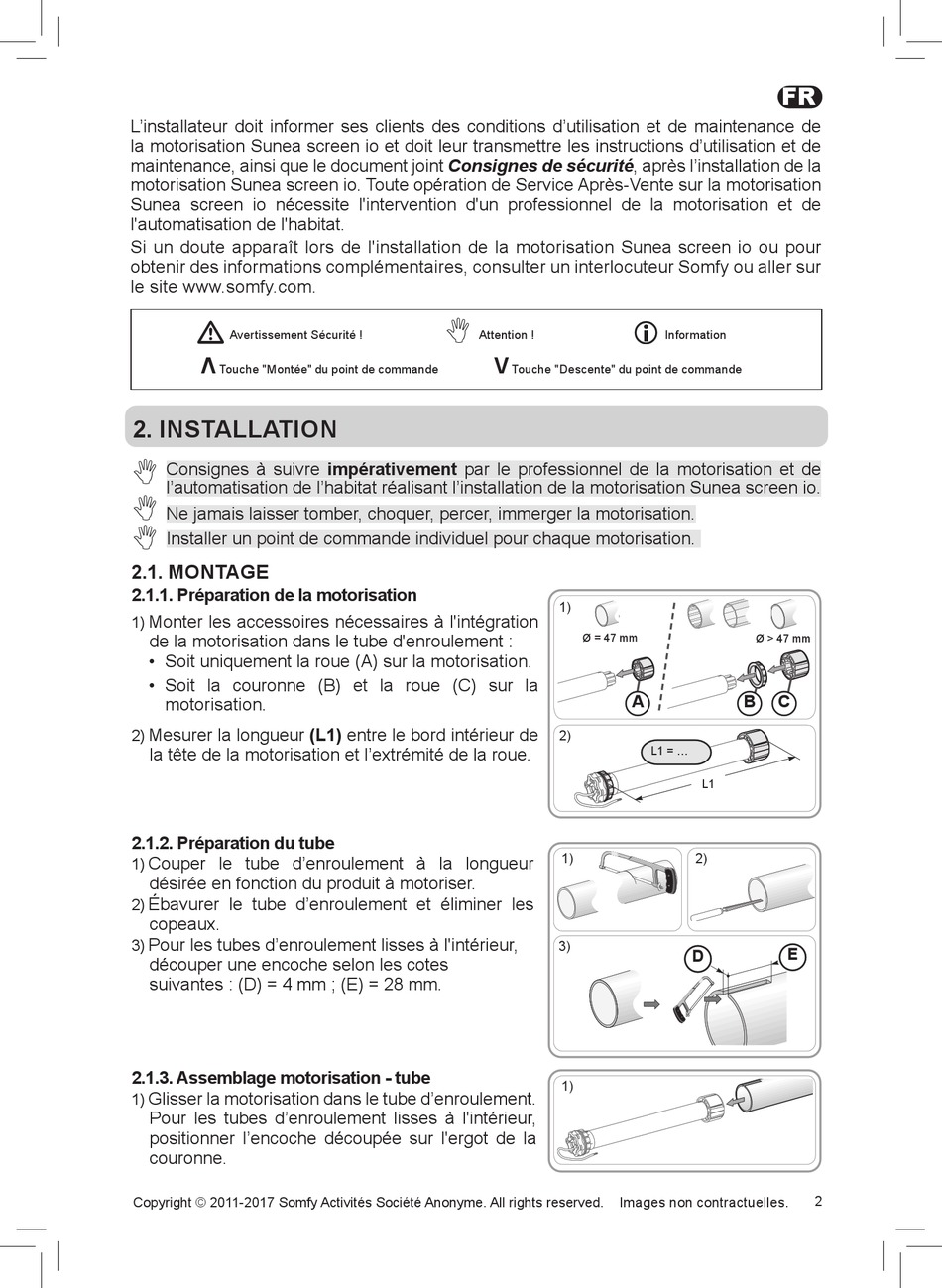

2. INSTALLATION

Consignes à suivre impérativement par le professionnel de la motorisation et de

l'automatisation de l'habitat réalisant l'installation de la motorisation Sunea screen io.

Ne jamais laisser tomber, choquer, percer, immerger la motorisation.

Installer un point de commande individuel pour chaque motorisation.

2.1. MONTAGE

2.1.1. Préparation de la motorisation
Monter les accessoires nécessaires à l'intégration
1)
de la motorisation dans le tube d'enroulement :
• Soit uniquement la roue (A) sur la motorisation.
• Soit la couronne (B) et la roue (C) sur la
motorisation.
Mesurer la longueur (L1) entre le bord intérieur de
2)
la tête de la motorisation et l'extrémité de la roue.
2.1.2. Préparation du tube
Couper le tube d'enroulement à la longueur
1)
désirée en fonction du produit à motoriser.
Ébavurer le tube d'enroulement et éliminer les
2)
copeaux.
Pour les tubes d'enroulement lisses à l'intérieur,
3)
découper une encoche selon les cotes
suivantes : (D) = 4 mm ; (E) = 28 mm.
2.1.3. Assemblage motorisation - tube
Glisser la motorisation dans le tube d'enroulement.
1)
Pour les tubes d'enroulement lisses à l'intérieur,
positionner l'encoche découpée sur l'ergot de la
couronne.
Copyright © 2011-2017 Somfy Activités Société Anonyme. All rights reserved.

Attention !
V
Touche "Descente" du point de commande
1)
Ø = 47 mm
2)
1)
3)
1)
Images non contractuelles.
FR
Information
Ø > 47 mm
A B C
L1 = ...
L1
2)
E
D
