2.2. SCHALTFÜHLER
Die Hauptfunktion des Schaltfühlers besteht darin, den Antrieb in der
oberen Endlage der verstellbaren Außenjalousien anzuhalten, sobald
die oberste Lamelle den Schaltfühler berührt.
Der Schaltfühler kann daher verwendet werden, um die Position der
oberen Endlage festzulegen. Sie muss in diesem Fall vom Installateur

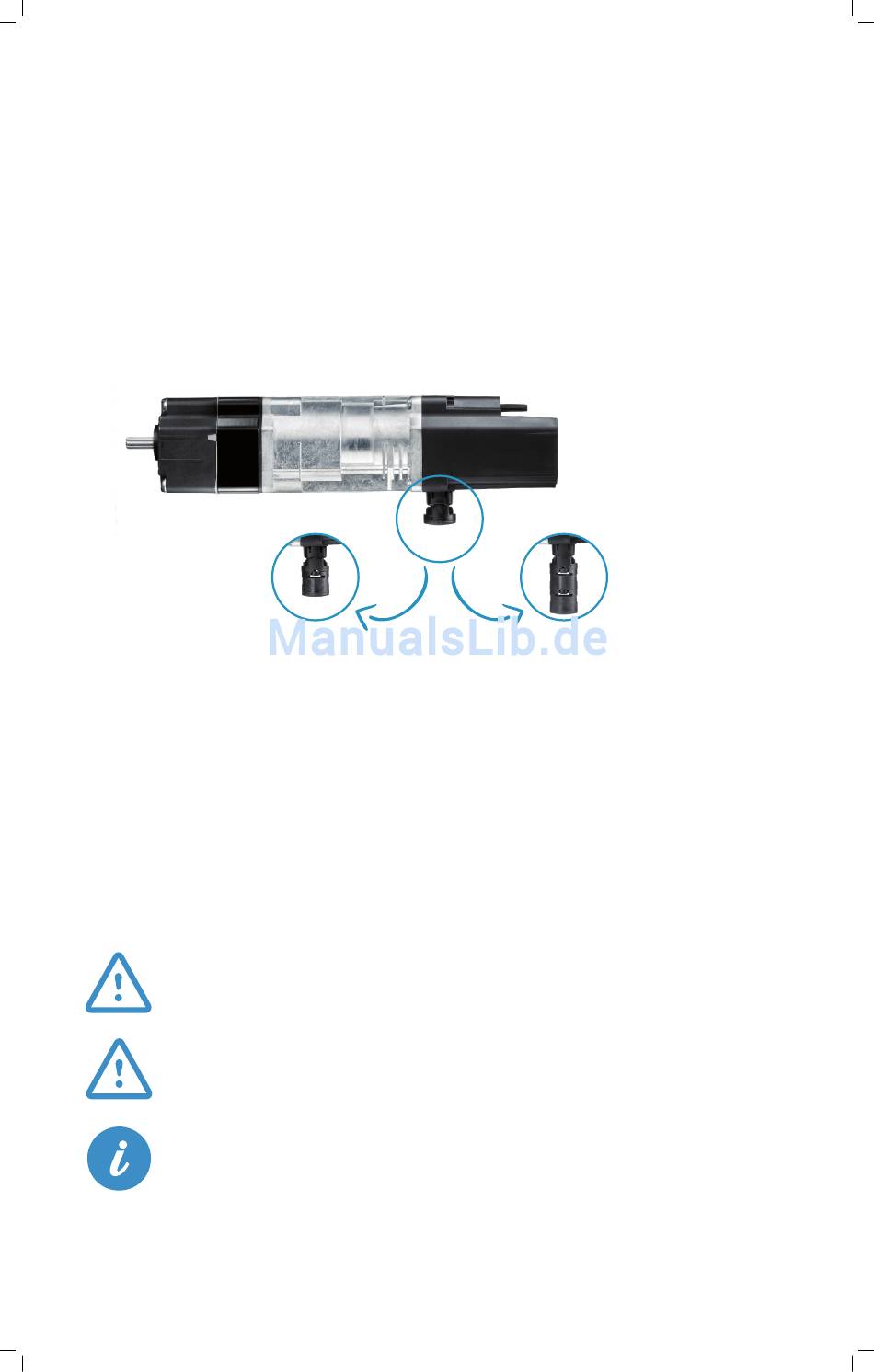

nicht eingestellt werden. Es können eine oder zwei Erweiterungen am
Schaltfühler angebracht werden, die sich zwischen dem Fühler und
seinem Gehäuse befinden, um die Endlage zu verändern:
+ 1 Erweiterung
Die obere Endlage kann selbstverständlich auch so eingestellt werden,
dass die Lamellen den Schaltfühler nicht berühren, was zusätzliche
Sicherheit bedeutet (siehe Kapitel 5.3 Installation des Antriebs).
Es ist zu beachten, dass bei Trägerprodukten mit Lamellen in „Z"-Form
die obere Endlage des Antriebs eingestellt werden muss. In diesem
Fall dient der Schaltfühler zur Gewährleistung der Sicherheit des
Trägerprodukts.
Stellen Sie sicher, dass im Betrieb Lamellen des
Trägerprodukts keine radiale Kraft auf den Schaltfühler
bzw. ggf. verwendete Führungsrohre ausüben.
Wird die verstellbare Erweiterung abgerissen, ist der
Antrieb damit nicht mehr verwendbar.
Fährt die verstellbare Außenjalousie auf dem Weg nach unten
wieder hoch, ohne die untere Endlage erreicht zu haben, hält der
Antrieb sofort an, sobald die Lamellen den Schaltfühler berühren.
