Badger Meter Dynasonics WT-2 Installationsanleitung
Ultraschall-wanddickenmessgerat
Quicklinks
EIGENSCHAFTEN
•
Eine hohe Abgabeleistung und ein Breitband zum
Empfang von Empfindlichkeiten vereinfachen die
Messung von groben Oberflächen wie Gusseisen
•
Kann die Materialstärke von vielen Materialien messen,
einschließlich Stahl, Gusseisen, Aluminium, Rotkupfer,
Messing, Zink, Quarzglas, Polyethylen, PVC und
Graugusseisen.
•
Automatische Abschaltung zur Erhaltung der
Batterielebensdauer
•
Große Auswahl an vorprogrammierten Material- und
Schallgeschwindigkeitswerten für eine bequeme
Nutzung
•
Automatische und manuelle Abschaltfunktionen
•
Koppelqualitätssymbol
KOMPONENTEN
Standard
•
Handgerät-Display
•
Messaufnehmer
•
Akustisches Koppelmittel
•
Tragetasche
•
Handbuch
UF_DYN-WT-2_BA_01_1610
Ultraschall-Wanddickenmessgerät
Dynasonics® WT-2
Ultraschall-
Messaufnehmer
SPEZIFIKATIONEN
Display
Auflösung
Messbereich
Messgenauigkeit
Schallgeschwindigkeitsbereich 1000...9000 mps (3281...29,528 fps)
Betriebsumfeld
Display-Einheiten
Stromversorgung
Größe
Gewicht
Startknopf
Symbol
'Kopplung
erfolgt'
Display
Kalibrierungstaste
Aufwärtspfeil
Startknopf
RS232
Anschluss

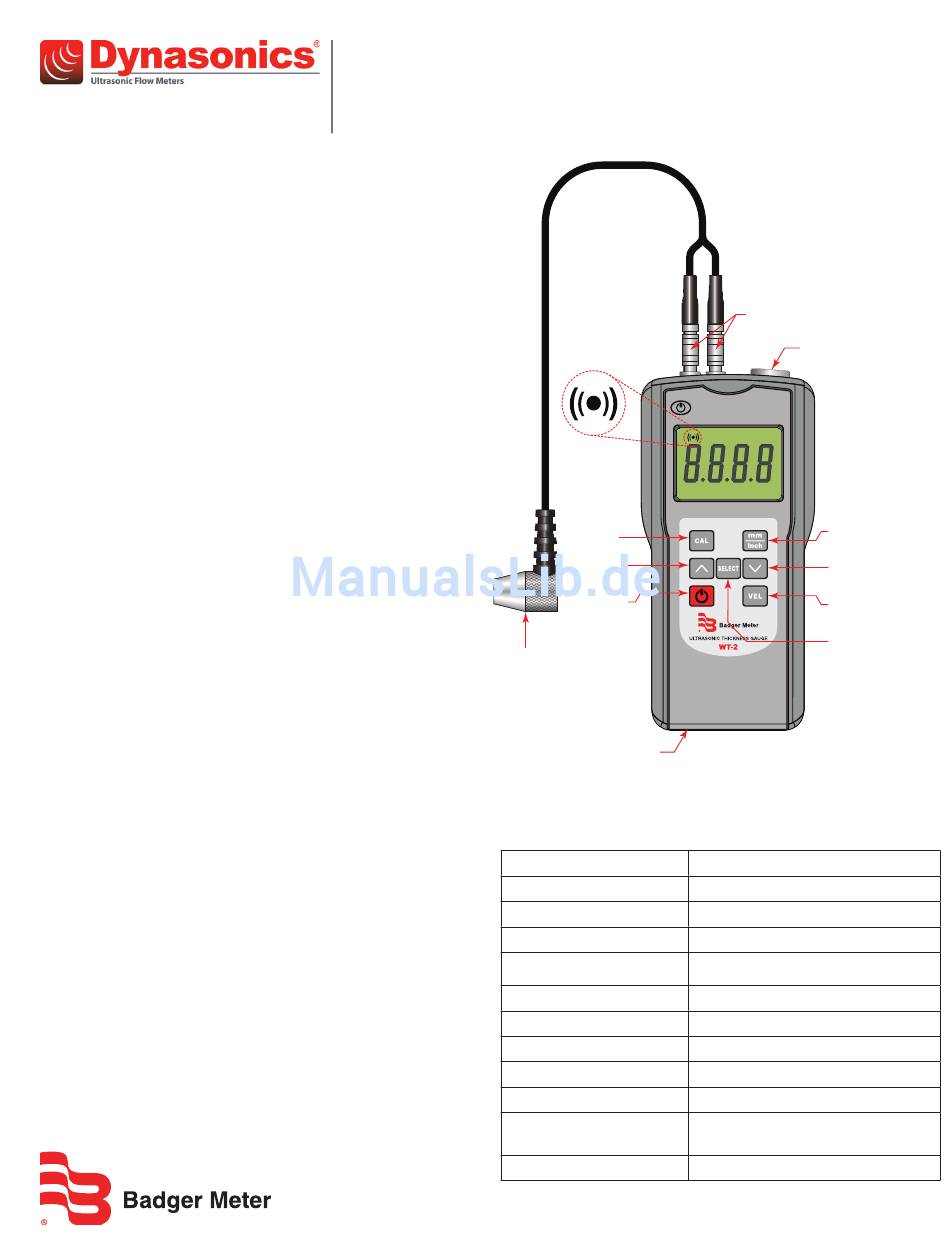

Abbildung 1: Beschreibung und Steuerungen des Messgeräts
Vier Ziffern, 10 mm (0,4 Inch) LCD
0,1 mm (0,004 Inch)
1,2...200 mm (0,0475...7,875 Inch)
± 0,76 mm (0,03 Inch)
Temperatur
0...50° C (32...122° F)
Luftfeuchtigkeit
<80%
Inch und Millimeter
Vier 1,5V AAA (UM-4-Batterie)
140 x 70 x 30 mm
(5,52 x 2,25 x 1,18 Inch)
260 g (9,2 oz) ohne Batterien
Bedienungsanleitung
Messaufnehmer-
Anschlüsse
Kalibrierungsstufe
mm
inch
Auswahl von
Einheiten
Abwärtspfeil
Geschwindigkeitstaste
Materialauswahl
Verwandte Anleitungen für Badger Meter Dynasonics WT-2
Inhaltszusammenfassung für Badger Meter Dynasonics WT-2
- Seite 1 Ultraschall-Wanddickenmessgerät Dynasonics® WT-2 EIGENSCHAFTEN • Eine hohe Abgabeleistung und ein Breitband zum Empfang von Empfindlichkeiten vereinfachen die Messung von groben Oberflächen wie Gusseisen • Kann die Materialstärke von vielen Materialien messen, einschließlich Stahl, Gusseisen, Aluminium, Rotkupfer, Messing, Zink, Quarzglas, Polyethylen, PVC und Messaufnehmer- Graugusseisen.
- Seite 2 Materialauswahl MATERIALAUSWAHL 1. Startknopf zum Einschalten des Geräts drücken. 2. SELECT drücken. Auf dem Display wird der Code cdxx oder xxxx angezeigt. cd ist eine Abkürzung für Code und xx ist eine Zahl zwischen 01…11, welche einem bestimmten Rohrmaterial entspricht. xxxx ist eine benutzerdefinierte Materialschallgeschwindigkeit mit vier Ziffern.
- Seite 3 Messung unter Verwendung einer bekannten Geschwindigkeit MESSUNG UNTER VERWENDUNG EINER BEKANNTEN GESCHWINDIGKEIT 1. VEL drücken. Auf dem Display wird die zuletzt verwendete Rohrschallgeschwindigkeit angezeigt. 2. Die bekannte Rohrgeschwindigkeit durch Drücken von oder im Geschwindigkeitsmodus einstellen. HINWEISS: Mit jedem Druck wird die Geschwindigkeit um 10 mps (32,8 fps) erhöht oder verringert. Für die Änderung der Geschwindigkeit in 100 mps-Schritten (328 fps), oder drücken und mehr als vier Sekunden halten.
