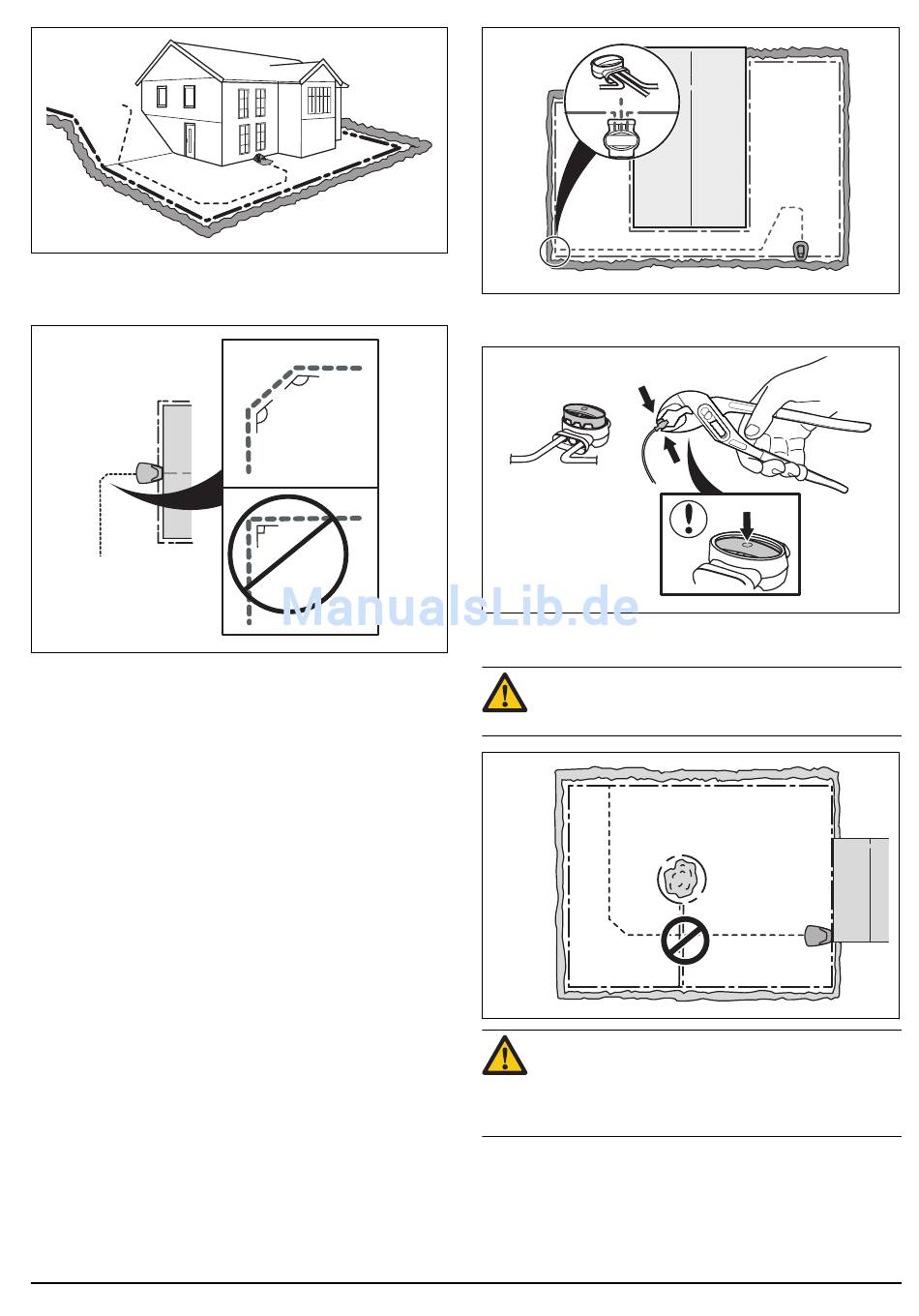

• Vermeiden Sie eine Kabelverlegung in engen
Winkeln. Dies erschwert es dem Mähroboter, dem
Suchkabel zu folgen.
4. Führen Sie das Suchkabel bis zu der Stelle am
Begrenzungskabel, an der eine Schleife für das
Anschließen des Suchkabels im Voraus vorgesehen
wurde.
5. Schneiden Sie die Schleife am Begrenzungskabel z.
B. mit einer Kneifzange durch.
6. Das Suchkabel mit dem Begrenzungskabel mithilfe
eines Verbinders zusammenfügen:
• Die Enden des Begrenzungskabels in das rechte
bzw. linke Loch des Verbinders schieben. Es ist
dabei egal, welches Loch für welches Kabel
verwendet wird. Das Ende des Suchkabels in das
mittlere Loch des Verbinders einführen. Stellen Sie
sicher, dass die Kabel vollständig in den Verbinder
eingeführt wurden. Dies ist der Fall, wenn die
Kabelenden durch den durchsichtigen Teil auf der
anderen Seite des Verbinders sichtbar sind.
175 - 001 - 17.03.2017
135º
135º
90º
• Drücken Sie mit einer Polygripzange den Knopf
des Verbinders ganz nach unten.
7. Verankern bzw. vergraben Sie den Verbinder im
Rasen.
ACHTUNG! Das Suchkabel darf das
Begrenzungskabel nicht kreuzen, z. B. ein zu
einer Insel verlegtes Begrenzungskabel.
ACHTUNG! Überprüfen Sie die Funktion des
Suchkabels mit der Funktion
Kalibrierung (ROB R600) oder Testeinstellungen
(ROB R1000), bevor Sie den Mähroboter
verwenden.
Überprüfen der Installation
Prüfen Sie das Schleifensignal anhand der Anzeigelampen
an der Ladestation.
