3. Ein Netzgerät, das zwischen der Ladestation und einer
100 – 240 V-Steckdose angeschlossen wird. Das
Netzgerät ist mit einem 10 Meter langen
Niederspannungskabel an der Steckdose und der
Ladestation angeschlossen. Alle Komponenten des
Netzteils dürfen nicht verändert oder manipuliert
werden. Das Niederspannungskabel darf
beispielsweise weder gekürzt noch verlängert werden.
Niederspannungskabel mit 3 m und 20 m Länge sind
als optionales Zubehör erhältlich.
4. Ein Schleifenkabel, das in einer Schleife um den
Arbeitsbereich des Mähroboters verlegt wird. Das
Schleifenkabel wird an der Rasenkante sowie um
Gegenstände und Pflanzen verlegt, die vor dem
Mähroboter geschützt werden müssen. Das
Schleifenkabel wird sowohl als Begrenzungskabel als
auch als Suchkabel verwendet.
Das für die Installation mitgelieferte Schleifenkabel ist
bei ROB R600 150 m und bei ROB R1000200 m lang.
Wenn das nicht lang genug ist, kann ein weiteres
Kabel gekauft und an das mitgelieferte Schleifenkabel
mit einem Originalverbinder angeschlossen werden.
Die maximale Länge des Begrenzungskabels darf
400 m nicht überschreiten.

Vorbereitungen

1. Wenn der Rasen im Arbeitsbereich länger als 10 cm
ist, sollte er mit einem gängigen Rasenmäher gemäht
werden. Danach den Grasschnitt einsammeln.

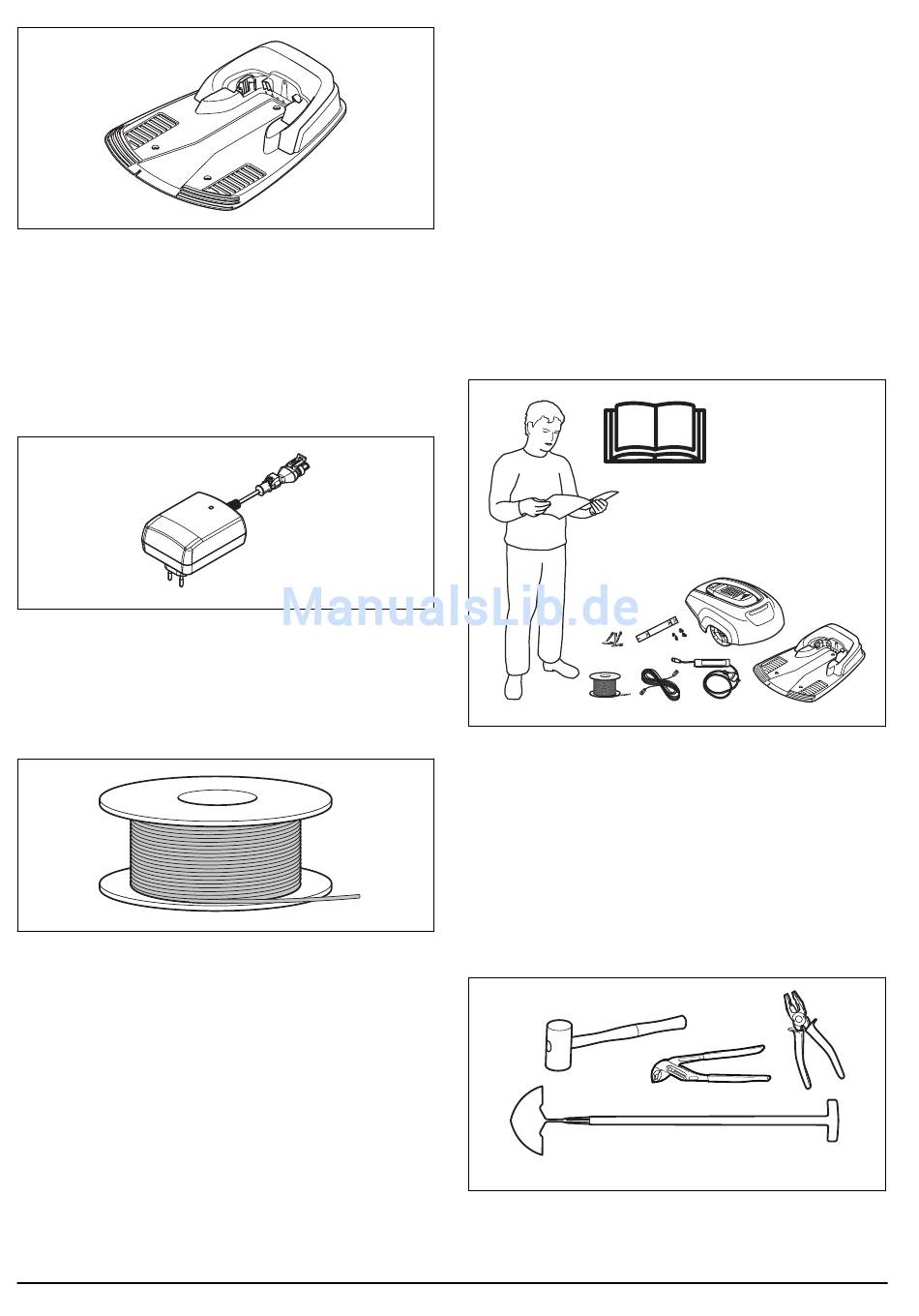

2. Lesen Sie sich zunächst alle Schritte durch, bevor Sie
mit der Installation beginnen.
10
3. Stellen Sie sicher, dass alle für die Installation
erforderlichen Teile geliefert wurden. Die Zahlen in den
Klammern verweisen auf die Abbildung der
Komponenten in der Produktübersicht.
• Mähroboter
•

Ladestation (6)

• Kabel für Begrenzungskabel und Suchkabel (16)
• Netzgerät (20)
• Niederspannungskabel (17)
• Haken (21)
• Verbinder zum Anschließen des Schleifenkabels
an die Ladestation (18)
• Schrauben für die Ladestation (19)
• Lineal (22)
• Kupplungselement für Schleifenkabel (23)
• Kabelmarkierungen (24)
Für die Installation brauchen Sie darüber hinaus noch
folgendes:
• Hammer/Gummihammer (zum einfacheren Eindrücken
der Haken in den Boden)
• Kombizange zum Zuschneiden des
Begrenzungskabels und Zusammendrücken der
Anschlüsse.
• Polygripzange (zum Zusammendrücken der
Verbinder).
• Kantenschneider/gerader Spaten zum Eingraben des
Begrenzungskabels.
Ladestation
Die Ladestation hat drei Funktionen:
