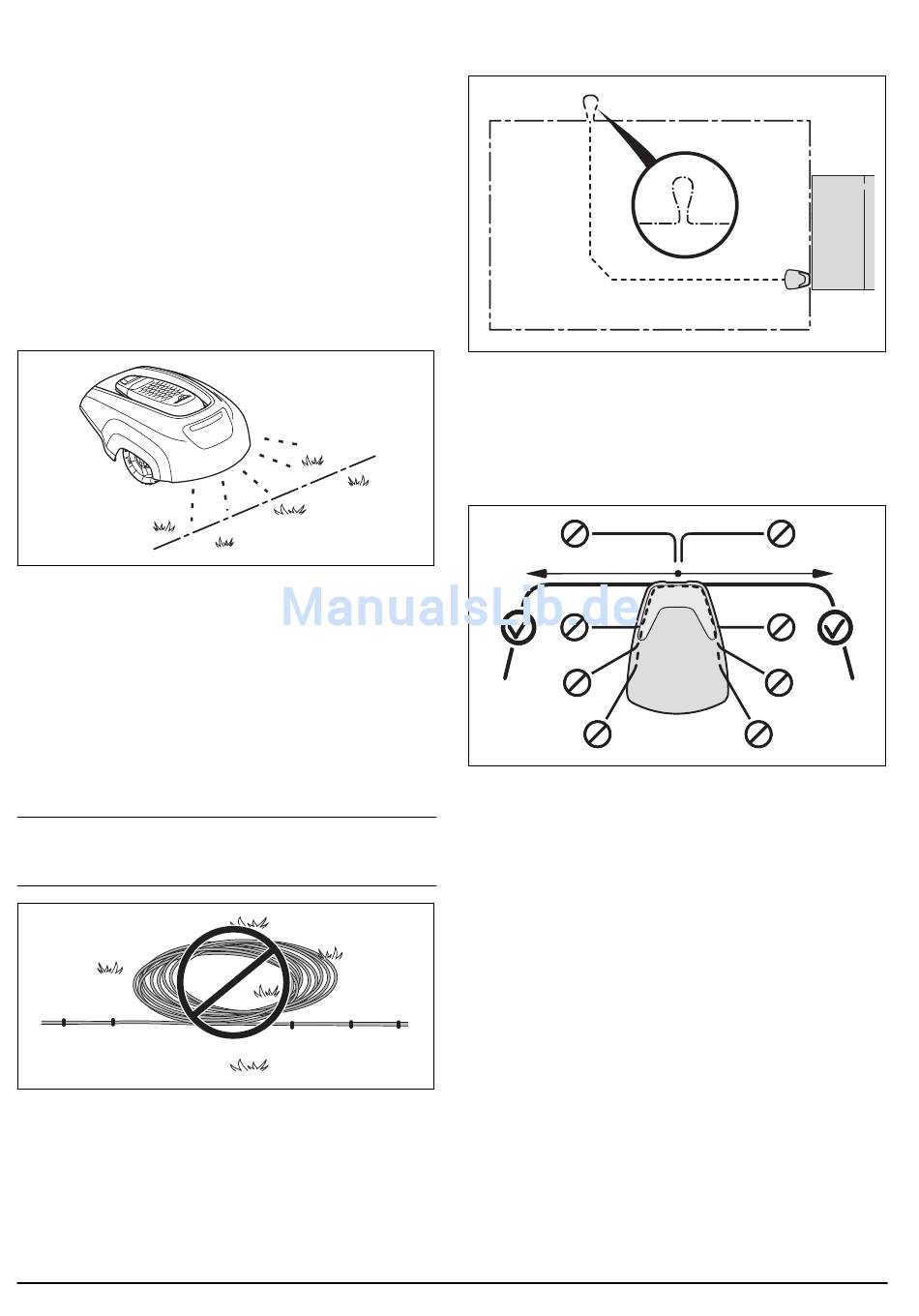

McCulloch ROB R600 Kurzanleitung Seite 28

• Das Gras mit einem gängigen Rasenmäher oder
Trimmer an der Verlegestelle des Kabels sehr kurz
schneiden. Dadurch wird das Verlegen des Kabels
näher am Boden erleichtert und das Risiko reduziert,
dass der Mähroboter das Kabel zerschneidet oder die
Isolierung beschädigt.
• Stellen Sie sicher, dass das Begrenzungskabel flach
auf dem Boden verlegt ist und fixieren Sie es mit den
Haken. Das Kabel muss so im Boden verankert sein,
dass es nicht zerschnitten werden kann, solange noch
keine Graswurzeln darüber gewachsen sind.
• Benutzen Sie zur einfacheren Einführung der Haken in
den Boden einen Hammer/Gummihammer. Die Haken
vorsichtig einschlagen und darauf achten, dass das
Kabel nicht zu sehr gespannt ist. Vermeiden Sie
größere Knicke im Kabel.
Wenn das Begrenzungskabel eingegraben werden soll:
• Stellen Sie sicher, dass das Begrenzungskabel
mindestens 1 cm und maximal 20 cm tief im Boden
versenkt ist. Das Kabel kann mit einem
Kantenschneider oder einem geraden Spaten
eingegraben werden.
Verwenden Sie das mitgelieferte Lineal bei der Verlegung
des Begrenzungskabels. Dadurch können Sie den
richtigen Abstand zwischen dem Begrenzungskabel und
der Begrenzung/dem Hindernis leicht festlegen. Das Lineal
wird aus dem Karton gebrochen.
Hinweis: Außerhalb des Begrenzungskabels dürfen sich
keine weiteren aufgespulten Kabel befinden. Dadurch
kann der Mähroboter gestört werden.
Öse für das Anschließen des Suchkabels
Um das Suchkabel leichter an das Begrenzungskabel
anschließen zu können, wird empfohlen, an der Stelle, an
der später das Suchkabel angeschlossen werden soll, eine
Schleife mit zusätzlichen 20 cm Begrenzungskabel
vorzusehen. Sie sollten also möglichst bereits im Vorfeld
planen, wo das Suchkabel an das Begrenzungskabel
18
angeschlossen werden soll. Siehe
Begrenzungskabels auf Seite 17 .
Verlegen des Begrenzungskabels zur Ladestation
Das Begrenzungskabel muss mindestens auf einer Länge
von 1,5 m links und rechts neben der Ladestation in einer
Linie der Rückseite der Ladestation verlegt werden. Wird
das Begrenzungskabel auf andere Weise verlegt, kann der
Mähroboter die Ladestation u. U. nur schwer finden.
Min 1.5 m / 5 ft
Verbinden des Begrenzungskabels
Sollte das Begrenzungskabel nicht lang genug sein und
verlängert werden müssen, verwenden Sie hierzu einen
Originalverbinder. Dieser ist wasserfest und sorgt für eine
zuverlässige elektrische Verbindung.
Führen Sie beide Kabelenden in den Verbinder ein. Stellen
Sie sicher, dass die Kabel vollständig in den Verbinder
eingeführt wurden. Dies ist der Fall, wenn die Kabelenden
durch den durchsichtigen Teil auf der anderen Seite des
Verbinders sichtbar sind. Drücken Sie dann den Knopf auf
der Oberseite des Verbinders vollständig herunter.
Drücken Sie mit einer Polygripzange den Knopf des
Verbinders ganz nach unten.
Verlegen des
Min 1.5 m / 5 ft
175 - 001 - 17.03.2017
