Produktübersicht - McCulloch ROB R600 Kurzanleitung

Produktübersicht
2
1
11
13
12
20

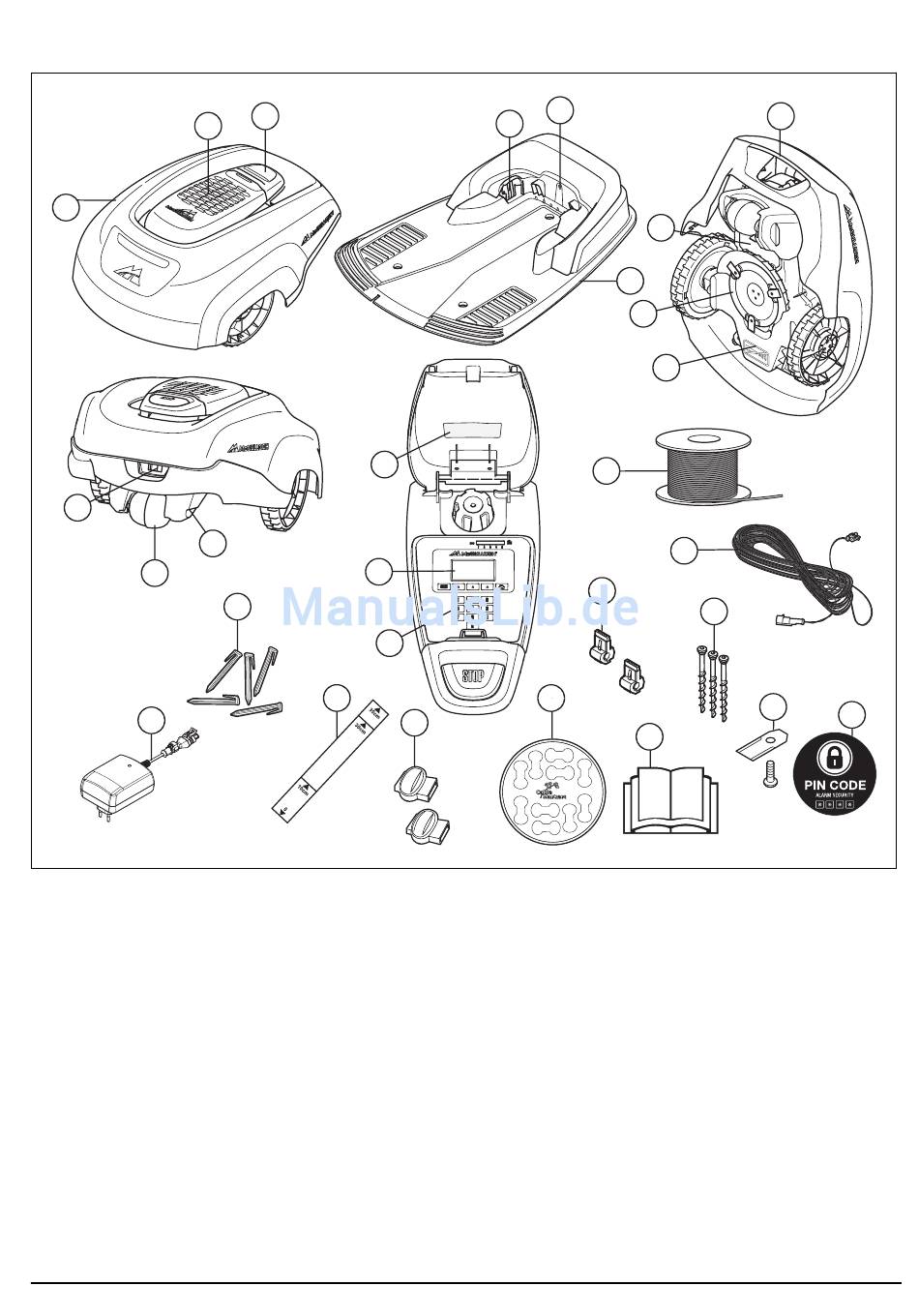

Die Nummern in der Abbildung stehen für Folgendes:
1. Gehäuse
2. Abdeckung für Display, Tastatur und
Schnitthöhenverstellung
3. STOP-Taste/Sperrschalter zum Öffnen der Abdeckung
4. Ladekontakte
5. LED für die Anzeige von Funktion und Fehlern
bezüglich der Ladestation, des Begrenzungskabels
und des Suchkabels
6. Ladestation
7. Tragegriff
8. Batterieabdeckung
9. Messerteller
10. Chassisgehäuse mit Elektronik, Batterie und Motoren
11. Hauptschalter
12. Hinterrad
13. Ladekontakte
14. Tastatur
175 - 001 - 17.03.2017
3
28
15
21
14
22
5
4
24
23
15. Display
16. Schleifenkabel für Begrenzungskabel und Suchkabel
17. Niederspannungskabel
18. Verbinder zum Anschließen des Schleifenkabels an
die Ladestation
19. Schrauben zum Befestigen der Ladestation
20. Netzkabel (das Aussehen des Netzkabels kann sich je
nach Markt unterscheiden)
21. Haken
22. Lineal für die Installation des Begrenzungskabels (das
Lineal wird an der Perforationslinie aus dem Karton
herausgelöst)
23. Verbinder für Schleifenkabel
24. Kabelmarkierungen
25. Bedienungsanleitung und Kurzanleitung
26. Zusätzliche Klingen
27. Alarm Aufkleber
28. Typenschild
8
6
9
10
16
17
18
19
26
25
7
27
5
