Dc-Anschluss; Detailansicht Dc-Anschlüsse - SolarMax 6MT2 Gerätedokumentation

4.6.3
Die Wechselrichter verfügen über 2 (SolarMax 6MT2 / 8MT2 /10MT2 / 13MT2 / 15MT2)
bzw. 3 (SolarMax 13MT3 / 15MT3) MPP-Tracker. Jeder Tracker verfügt über je zwei Plus-
und Minuspole für den Anschluss von zwei Strings pro Trackereingang. Bei den Wech-
selrichtern SM6MT2 und SM8MT2 kann am Tracker 2 jeweils ein String angeschlossen
werden.

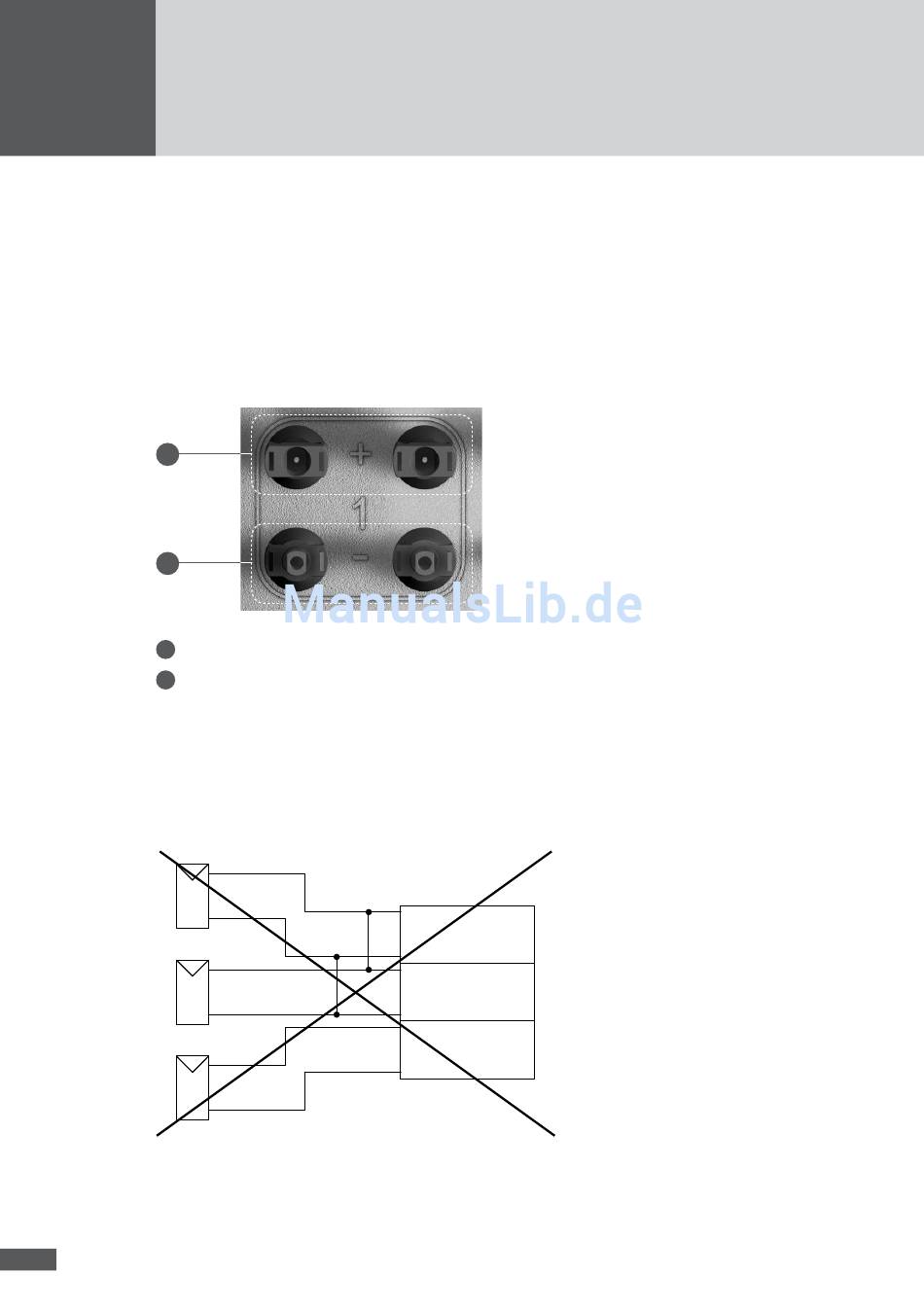

Detailansicht DC-Anschlüsse
1
2
Plus-Anschlüsse
1
Minus-Anschlüsse
2
Die Position der Plus- und Minusanschlüsse ist bei allen DC-Eingängen (1 bis 3) identisch.
Die Tracker 1 bis 3 arbeiten unabhängig voneinander und ermöglichen so den gleichzei-
tigen Anschluss von Strings mit verschiedenen Charakteristiken (Ausrichtung, Dimen-
sionierung, Modultyp) an einen gemeinsamen Wechselrichter. Die Plus- und Minusan-
schlüsse von verschiedenen Trackern dürfen nicht miteinander verbunden werden:
Die Plus- und Minuszuleitungen für die Tracker 1 bis 3 müssen unabhängig voneinander
zum Wechselrichter geführt werden:
20

DC-Anschluss

DC+
DC-
DC+
DC-
DC+
DC-
MPP Tracker 1
MPP Tracker 2
MPP Tracker 3
Falscher Anschluss!
