- Seite 1 SolarMax MT-Serie 6MT2 / 8MT2 / 10MT2 / 13MT2 / 15MT2 / 13MT3 / 15MT3 Gerätedokumentation...
- Seite 2 SolarMax Produktions GmbH Zur Schönhalde 10 D-89352 Ellzee E-Mail: info@solarmax.com © SolarMax Produktions GmbH 2015...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur vorliegenden Gerätedokumentation 6 Zielgruppe ..........6 Aufbewahrung der Unterlagen . - Seite 5 SolarMax Service Center ........
-
Seite 6: Hinweise Zur Vorliegenden Gerätedokumentation
Hinweise zur vorliegenden Gerätedokumentation Diese Gerätedokumentation enthält eine Beschreibung der SolarMax Stringwechsel- richter der MT-Serie. Sie macht zudem Angaben zur Installation, Inbetriebnahme und Bedienung der Wechselrichter. Machen Sie sich mit den Funktionen und Eigenschaften der Wechselrichter vertraut bevor Sie mit deren Installation beginnen. Bitte studieren Sie insbesondere die Sicherheits- hinweise in dieser Gerätedokumentation genau, eine Nichtbeachtung der Sicherheitshin-... -
Seite 7: Sicherheitshinweise
Bei Verstoss gegen die Installations- oder Sicherheitsvorschriften erlöschen alle ■ ■ Gewährleistungs- und Haftungsansprüche. Bestimmungsgemäße Verwendung Die Stringwechselrichter der SolarMax MT-Serie sind ausschließlich für die Umwandlung des von Photovoltaik-Modulen erzeugten Gleichstroms in netzkonformen Wechselstrom vorgesehen. Die Wechselrichter dürfen nur in Kombination mit PV-Modulen eingesetzt werden, welche konform zur Norm IEC 61730 sind. -
Seite 8: Symbole Am Wechselrichter
Symbole am Wechselrichter Symbol Beschreibung Schutzleiter-Anschluss DC-Trennschalter Q1 Position AUS - In dieser Position ist der DC- Trennschalter Q1 ausgeschaltet (geöffnet). DC-Trennschalter Q1 Position EIN - In dieser Position ist der DC- Trennschalter Q1 eingeschaltet (geschlossen). Lebensgefahr durch hohe Spannungen! - Nur qualifiziertes Elektro- fachpersonal darf Arbeiten am Wechselrichter ausführen. -
Seite 9: Beschreibung
Steht nicht mehr genügend Leistung durch den PV-Generator zur Verfügung trennt sich der Wechselrichter vom Stromnetz und schaltet sich aus. Die zwei (SolarMax 6MT2 / 8MT2 / 10MT2 / 13MT2 / 15MT2) bzw. drei (SolarMax 13MT3 / 15MT3) unabhängigen MPP-Tracker stellen sich mit Hilfe von zwei digitalen Sig- nalprozessoren sekundenschnell auf ein verändertes Energieangebot des PV-Generator... -
Seite 10: Außenansichten

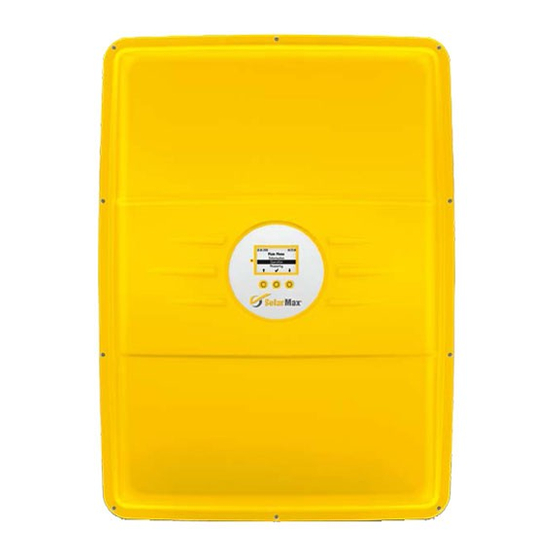

Außenansichten Frontalansicht Grafikdisplay mit Status-LED und drei Drucktastern Seitenansicht links Ventilatorabdeckung (Lufteinlass) Typenschild DC-Trennschalter Q1 Anschlussmöglichkeit für externen Schutzleiter Seitenansicht rechts Ventilatorabdeckung (Luftauslass) -
Seite 11: Abmessungen
Abmessungen... -
Seite 12: Blockschema
Blockschema AC-Ausgang AC-Messung Ethernet / RS485 RS485 Lüfter Statusmeldekontakt Überwachung externer Eingang Steuerung Umrichter Steuerung Booster DC-Eingang DC-Eingang DC-Eingang Tracker 1 Tracker 2 Tracker 3 *... -
Seite 13: Installation
Installation Transport und Lagerung Folgende Punkte müssen während des Transports beachtet werden: Während des Transports und einer etwaigen Zwischenlagerung muss sichergestellt ■ ■ werden, dass die lokalen Umgebungsbedingungen (Temperatur und Luftfeuchtigkeit) zu keinem Zeitpunkt außerhalb der in den technischen Daten spezifizierten Grenz- werte liegen. - Seite 14 ACHTUNG Das Gehäuse des SolarMax MT-Serie Wechselrichters entspricht der Schutzart ■ ■ IP65. Dies ermöglicht die Installation im Aussenbereich, allerdings ist der ange- gebene IP-Schutz nur dann gewährleistet, wenn Sie den mitgelieferten AC-Ste- cker, passende DC-Stecker (MultiContact Serie 4) und die empfohlenen RJ45- Kommunikationsstecker verwenden.
-
Seite 15: Blitzschutz
HINWEIS Für eine einfache Installation der DC- und AC-Zuleitungen sollten Sie unterhalb ■ ■ des Wechselrichters einen frei zugänglichen Bereich von ca. 0.5 Metern Höhe vorsehen. Sorgen Sie für eine ausreichende Belüftung, falls der Wechselrichter in einem ■ ■ Gebäude oder Betriebsraum installiert wird. Für eine maximale Lebensdauer sollte die Umgebungstemperatur nie höher als 30 °C liegen. -
Seite 16: Lieferumfang
Lieferumfang Wechselrichter ■ ■ AC-Kabeldose ■ ■ Montageplatte für Wandmontage ■ ■ Gerätedokumentation und Kurzanleitung ■ ■ Beipack (Montagematerial für Wandmontage und Erdanschluss) ■ ■ Montage Der Wechselrichter kann mit der mitgelieferten Montageplatte und dem Montagematerial einfach auf einem ebenen Montageuntergrund montiert werden. Zusätzliche Infos zur korrekten Montage des Wechselrichters finden Sie in der mitgelieferten Kurzanleitung. -
Seite 17: Elektrischer Anschluss
Montageplatte [mm] Weitere Abmessungen siehe Abschnitt 3.2. Bohrungen für Vorhängeschloss (Diebstahlsicherung) Aussparungen für Verriegelung mit Splint Elektrischer Anschluss Die Wechselrichter der MT-Serie verfügen über folgende Anschlussmöglichkeiten:... -
Seite 18: Integrierter Überspannungsschutz
SM10MT2 / SM8MT2 / SM13MT2 / SM13MT3 / Anschluss SM6MT2 SM15MT2 SM15MT3 1 x 2 / 1 x 1 1 - 3 2 x 2 Strings MC4 3 x 2 Strings MC4 Strings MC4 Externer Schutzleiter 2 x Gewinde M6 Statusmeldekontakt M12-Stecker mit potenzialfreiem Schaltkontakt 5-poliger Amphenol Steckverbinder... -
Seite 19: Ac-Anschluss
462 AC-Anschluss ACHTUNG Die Wechselrichter der MT-Serie müssen an einem Netzanschlusspunkt an- geschlossen werden, der mindestens den Anforderungen der Überspannungs- kategorie 3 entspricht. Netzsicherungen und Kabelquerschnitte Die folgende Tabelle macht Angaben zu den empfohlenen Netzsicherungen und den minimal notwendigen Leiterquerschnitten für die AC-Zuleitung: SM8MT2 / SM13MT2 / SM15MT2 /... - Seite 20 Die AC-Kabeldose ist mit einem flexiblen Kabel nach EN 60309-2 / VDE 0623 ■ ■ anzuschließen. Der zulässige Kabeldurchmesser beträgt 11 bis 20 mm. ■ ■ Litzen können mit einem Querschnitt von max. 6 mm angeschlossen werden. ■ ■ Vorgehen 1.
-
Seite 21: Dc-Anschluss
463 DC-Anschluss Die Wechselrichter verfügen über 2 (SolarMax 6MT2 / 8MT2 /10MT2 / 13MT2 / 15MT2) bzw. 3 (SolarMax 13MT3 / 15MT3) MPP-Tracker. Jeder Tracker verfügt über je zwei Plus- und Minuspole für den Anschluss von zwei Strings pro Trackereingang. Bei den Wech- selrichtern SM6MT2 und SM8MT2 kann am Tracker 2 jeweils ein String angeschlossen werden. -
Seite 22: Korrekter Anschluss
Korrekter Anschluss! ACHTUNG Verwenden Sie für den Anschluss der DC-Zuleitungen nur MC4-Stecker von Mul- ■ ■ tiContact oder zu diesen kompatible Stecker. Aufgrund des transformatorlosen Schaltungskonzepts der MT-Serie Wechsel- ■ ■ richter darf der Plus- oder Minuspol des PV-Generators unter keinen Umständen geerdet werden. -
Seite 23: Statusmeldekontakt
Der Statusmeldekontakt befindet sich im Anschlussbereich des Wechselrichters, siehe Abschnitt 4.6. Ein passender M12-Gegenstecker für den Anschluss an den Status- meldekontakt kann über das SolarMax Service Center bezogen werden. Die Fernabfrage des Betriebsstatus ist konfigurierbar, siehe Abschnitt 6.8.2. Anschlussbedingungen... -
Seite 24: Kontaktbelegung
Nicht benutzt Neutralleiter N 466 Kommunikationsbuchsen Die Wechselrichter der SolarMax MT-Serie verfügen über zwei RJ45-Buchsen für die Datenkommunikation in einem MaxComm-Netzwerk: Die linke RJ45-Buchse ist eine reine RS485-Schnittstelle. Die RS485-Schnittstelle ■ ■ wird für Verbindungen zu weiteren SolarMax Wechselrichtern oder Zubehör mit MaxComm-Schnittstelle verwendet. -
Seite 25: Externer Schutzleiter
■ ■ 468 Externer Fehlerstrom-Schutzschalter (FI) Die Wechselrichter der SolarMax MT-Serie verfügen über einen integrierten allstrom- sensitiven Fehlerstromsensor. Dieser ist in der Lage, zwischen den betriebsbedingten kapazitiven Ableitströmen (verursacht durch die Kapazitäten der PV-Module gegen Erde) und Fehlerströmen (verursacht durch Berührung eines Pols des PV-Generators) zu unter- scheiden. -
Seite 26: Inbetriebnahme
Inbetriebnahme Ein- und Ausschalten SolarMax-Wechselrichter arbeiten grundsätzlich vollautomatisch. Bei ausreichendem Leistungsangebot vom PV-Generator schaltet sich der Wechselrichter ein und geht anschließend in den Netz-Einspeisebetrieb. Nachts oder bei ausgeschalteter DC-Seite ist der Wechselrichter vom Netz getrennt. Die Bedienung des Wechselrichters und die Fähigkeit zur Kommunikation über die Schnittstellen sind nur im eingeschalteten Zustand... -
Seite 27: Erstinbetriebnahme (Initial Setup)
■ ■ zeit neu starten. Studieren Sie die Anleitung, bevor Sie die Erstinbetriebnahme beginnen. Kontak- ■ ■ tieren Sie Ihren Netzbetreiber oder das SolarMax Services Center, wenn Sie nicht sicher sind, welche Einstellungen Sie wählen müssen. 522 Vorgehen 1. Schalten Sie den Wechselrichter ein wie in Abschnitt 5.1.1 beschrieben. Das Menü... -
Seite 28: Beschreibung Der Länderspezifischen Menüs
4. Wählen Sie die korrekte Ländereinstellung. – Drücken Sie auf , um die Eingabe zu bestätigen. – Abhängig von der gewählten Ländereinstellung können zusätzliche Menüs (siehe Abschnitt 5.2.3) erscheinen. – Anschließend erscheint das Menü „Überw. ext. Eingang“. 5. Aktivieren Sie ggf. die Funktion: Menü... - Seite 29 Ländereinstellung „Dänemark“ Menü Einstellung Beschreibung ≤ 13.8 kVA Die Anlagenleistung beträgt maximal 13.8 kVA. Anlagentyp > 13.8 kVA – ≤ 30 kVA Die Anlagenleistung ist größer als 13.8 kVA bzw. beträgt maximal 30 kVA. > 30 kVA Die Anlagenleistung beträgt mehr als 30 kVA. Ländereinstellung „Deutschland“...
-
Seite 30: Konfiguration Der Datenkommunikations-Schnittstellen
Menü Einstellung Beschreibung Guida Connessioni Erforderliche Einstellung, wenn der Wechsel- Standard* richter in einer PV-Anlage in Betrieb genommen wird, die vor dem 1. Juli 2012 an das Netz angeschlossen wurde. CEI 0-21 Erforderliche Einstellung, wenn der Wechsel- richter in einer PV-Anlage in Betrieb genommen wird, die nach dem 30. - Seite 31 Beachten Sie bitte, dass der TCP Port größer als 1023 sein muss, da dieser Be- reich für vordefinierte Anwendungen reserviert ist (sogenannte „Well Known Services“). HINWEIS Weiterführende Informationen zur Datenkommunikation finden Sie in der Technischen Information „MaxComm-Netzwerk“. Dieses Dokument können Sie von unserer Inter- netseite herunterladen: www.solarmax.com/de/downloads/datenkommunikation/ maxcomm.
-
Seite 32: Bedienung
Bedienung Grafikdisplay Mit dem Grafikdisplay an der Frontseite des Wechselrichters werden Systemgrößen, Sta- tusinformationen und Störungsmeldungen des Wechselrichters angezeigt. Über das Dis- play können Sie sich über den aktuellen Gerätezustand informieren, auf den integrierten Datenlogger zugreifen sowie verschiedene Einstellungen am Wechselrichter vornehmen. Die Navigation durch die verschiedenen Menüs erfolgt mit den drei Drucktastern unter- halb des Displays. -
Seite 33: Menüaufbau
Menüaufbau * Nur bei Ländereinstellung „Italien“ vorhanden. -
Seite 34: Übersicht
Übersicht Wenn während 120 Sekunden keine der drei Tasten gedrückt wird wechselt das Display automatisch in das Übersichtsmenü, das die drei wichtigsten Größen sowie den aktuellen Betriebsstatus darstellt. Hauptmenü Das Hauptmenü dient als Ausgangspunkt für die tieferen Menüebenen. Mit den Pfeil- tasten können Sie das gewünschte Menü... - Seite 35 HINWEIS Die Messwerte des Wechselrichters eignen sich nicht für Abrechnungszwecke oder Wirkungsgradberechnungen. Der Messfehler kann je nach Messwert bis zu ±5% betragen. Nur die Messwerte eines geeichten Stromzählers sind für Abrechnungs- zwecke maßgebend. Folgende Messwerte sind abrufbar: Messwert Beschreibung Vdc1 / Vdc2 / Vdc3 DC-Eingangsspannungen Tracker 1, 2 und 3 Idc1 / Idc2 / Idc3 DC-Eingangsströme Tracker 1, 2 und 3...
-
Seite 36: Statistik
Statistik Im Statistik-Menü können Sie auf den internen Datenlogger des Wechselrichters zugreifen. Es lassen sich die Statistiken der letzten 31 Tage, 12 Monate oder 10 Jahre darstellen. Das Untermenü „Total“ enthält die kumulierten Ertrags- und Betriebsdaten seit der Erstinbetriebnahme des Wechselrichters. Mit der Taste markieren Sie die gewünschte Statistik-Kategorie. -
Seite 37: Monats-Statistik
662 Monats-Statistik In diesem Menü sind die Daten der letzten 12 Monate abrufbar. Mit den Tasten wählen Sie die gewünschte Monats-Statistik aus. Durch Drücken des linken Tasters gelangen Sie zurück in das Statistik-Menü. 663 Jahres-Statistik In diesem Menü sind die Daten der letzten 10 Jahre abrufbar. Mit den Tasten wählen Sie die gewünschte Jahres-Statistik aus. -
Seite 38: Zurücksetzen
Bedienungsanleitung „MT-Serie - Parameterkonfiguration mit MaxTalk 2 Pro“ finden Sie auf unserer Internetseite; www.solarmax.com (Bereich Downloads). MaxTalk 2 Pro können Sie beim SolarMax Service Center anfordern. Die Kontaktan- gaben finden Sie auf der Rückseite. Funktion / Parameter Beschreibung Einheit Land Bei der Erstinbetriebnahme gewählte Ländereinstellung... - Seite 39 Funktion / Parameter Beschreibung Einheit t Vac min 1 Auslösezeit für minimal zulässige Netzspannung Vac max 1 Maximal zulässige Netzspannung (erster Grenzwert) t Vac max 1 Auslösezeit für maximal zulässige Netzspannung Vac min 2 Minimal zulässige Netzspannung (zweiter Grenzwert) t Vac min 2 Auslösezeit für minimal zulässige Netzspannung Vac max 2 Maximal zulässige Netzspannung (zweiter Grenzwert)
- Seite 40 Funktion / Parameter Beschreibung Einheit - Vac MC max Maximal zulässige Netzspannung - Vac MC min Minimal zulässige Netzspannung - f MC max Maximal zulässige Netzfrequenz - f MC min Minimal zulässige Netzfrequenz - t MC Überwachung Dauer der Netzprüfung P(f)-Modus Frequenzabhängige Leistungsreduktion Inaktiv/...
-
Seite 41: Einstellungen
Funktion / Parameter Beschreibung Einheit - Vac Lock-In Low Unterer Einschaltwert für den Blindleistungsmodus „Q(Uac) Modus 2“ - QR 2 Feste Blindleistung im Blindleistungsmodus „Q(Uac) Modus 2“ (bei zu tiefer Netzspannung; in % von Pac nom) - Pac Lock Wirkleistungsabhängiger Ein-Aus-Schalter für die Inaktiv/ Blindleistungsmodi cosφ... -
Seite 42: Einstellungen Vornehmen
681 Einstellungen vornehmen Mit der Taste wählen Sie den gewünschten Parameter aus. Mit der Taste wählen Sie einen markierten Parameter aus und wechseln in den Editiermodus, wo Sie ihn ver- ändern können. Im Editiermodus wird jede Stelle einzeln verändert. Beispiel: Mit der Taste kann die markierte Ziffer erhöht werden. -
Seite 43: Information
Information Dieses Menü enthält die folgenden Informationen: Gerätetyp ■ ■ Seriennummer ■ ■ Firmware-Version ■ ■ Statusmeldung und zweistelliger Zahlencode (falls ein Gerätefehler vorliegt) ■ ■ Warnung (alternierende Anzeige falls mehrere Warnungen gleichzeitig anliegen) ■ ■ Datum der Erstinbetriebnahme ■ ■ Kumulierte Betriebsstunden ■... -
Seite 44: Ablauf
6102 Ablauf Maximale Spannung Die eingestellte Schwelle der Spannungsüberwachung Vac max wird angezeigt. ■ ■ Der Wert der Schwelle wird linear dekrementiert bis er den aktuellen Wert der Netz- ■ ■ spannung erreicht und die Netzüberwachung auslöst. Der Auslösewert, die Auslösezeit, der aktuelle Wert und der Standardwert der Span- ■... -
Seite 45: Betriebsstatus
Betriebsstatus Statusmeldungen und Status-LED Die Statusmeldung im Grafikdisplay beschreibt den aktuellen Betriebszustand des Wech- selrichters. Jede Statusmeldung des Wechselrichters gehört zu einem der fünf möglichen Betriebsstatus. Die Status-LED zeigt durch unterschiedliche Signalfarben immer einen dieser Betriebsstatus an. Zusätzlich zu den Statusmeldungen kann der Wechselrichter Warnungen anzeigen. -
Seite 46: Netzbetrieb
Netzbetrieb Statusmeldung Beschreibung Netzbetrieb Der Wechselrichter hat sich an das Netz zugeschaltet und speist ins Netz ein. Maximalleistung Der Wechselrichter begrenzt die eingespeiste Leistung auf die maximal zulässige Leistung. Eine Leistungsbegrenzung kann vorkommen, wenn der PV-Generator überdimensioniert wurde oder bei hoher Einstrahlung. Idc-Begrenzung Der Wechselrichter begrenzt den DC-Eingangsstrom auf den maximal zulässigen Wert. -
Seite 47: Störungsbehebung
Geräte-Typ ■ ■ Serien-Nummer S/N ■ ■ Installationsort ■ ■ Informationen zur vorliegenden Störung (Status-Meldung etc.) ■ ■ Erreichbarkeit Die Kontaktangaben des SolarMax Service Centers finden Sie auf der Rückseite dieser Gerätedokumentation. SolarMax Produktions GmbH Zur Schönhalde 10 D-89352 Ellzee... -
Seite 48: Diagnose Und Maßnahmen
Diagnose und Maßnahmen Die folgenden Tabellen beschreiben mögliche Maßnahmen zur Behebung von Störungen. Falls die vorgeschlagenen Maßnahmen die Störung nicht beseitigen, so kontaktieren Sie bitte umgehend das SolarMax Service Center. 821 Allgemeine Problembehebung Ursache Maßnahme Keine Anzeige auf dem Display DC-Leistungsschalter Q1 DC-Leistungsschalter Q1 ausgeschaltet. -
Seite 49: Störungen
Service Center. Stellen Sie die Uhrzeit wurden zurückgesetzt. Uhrzeit und das Datum wieder korrekt ein. Flash-Fehler Ein Flash-Fehler ist aufge- Kontaktieren Sie das SolarMax treten. Der Netzbetrieb des Service Center. Wechselrichters ist weiterhin gewährleistet. Firmware ungleich Die Kontroller des Wechsel-... -
Seite 50: Fehler
Wechselrichter vom Netz derholtem Auftreten an den getrennt. zuständigen Netzbetreiber. 824 Fehler Statusmeldung Ursache Maßnahme Gerätefehler (+ Fehlercode) Im Wechselrichter ist ein inter- Notieren Sie den angezeigten ner Fehler aufgetreten. zweistelligen Fehlercode und nehmen Sie Kontakt mit dem SolarMax Service Center auf. -
Seite 51: Blockierungen
Reinigung der Ventilatorgitter ■ ■ 10 Entsorgung Bitte entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer gemäß den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften. Sie können den Wechselrichter zur fachgerechten Entsorgung auch auf Ihre Kosten an SolarMax Produk- tions GmbH zurücksenden. -
Seite 52: 11 Technische Daten
11 Technische Daten 6MT2 8MT2 10MT2 Eingangsgrößen 340… 750 V 300… 750 V 290… 750 V MPP-Spannungsbereich Minimale DC-Spannung 250 V 250 V 250 V Maximale DC-Spannung 900 V 900 V 900 V Maximaler DC-Strom 1 x 9 A / 1 x 9 A... - Seite 53 6MT2 8MT2 10MT2 Normen & EN 61000-3-2 / EN 61000-3-3 / EN 61000-3-11 / EN 61000-3-12 / EN 61000-6-2 / EN 61000-6-3 Richtlinien Netzanschluss VDE-AR-N 4105 / VDE 0126-1-1 A1:2012 / BDEW MS-Richtlinie / CEI 0-21 / CEI 0-16 / RD 661 / RD 1699...
- Seite 54 Standard 5 Jahre / Verlängerung auf 10, 15, 20 oder 25 Jahre möglich 1) für AC-Nennleistung 2) max. 700 V bei externer Leistungsbegrenzung 3) kontaktieren Sie uns, falls der Montageort höher liegt 4) Zertifikate nicht für alle Modelle verfügbar. Details unter www.solarmax.com...
-
Seite 55: Länderspezifische Einstellungen
Die werkseitigen länderspezifischen Einstellungen sind in der Technischen Information „Länderspezifische Funktionen und Parameter - Werkseinstellungen“ einsehbar. Dieses Dokument können Sie von unserer Internetseite herunterladen: www.solarmax.com/de/ downloads/swr/mt-serie. 112 Wirkungsgradverlauf SolarMax 15MT3 Normierte Leistung P ac max 113 Temperaturabhängige Leistungsreduktion (Power Derating) SM6MT2 / SM8MT2 / SM10MT2... - Seite 56 SM13MT2 / SM13MT3 Umgebungstemperatur [°C] SM15MT2 / SM15MT3 Umgebungstemperatur [°C]...
-
Seite 57: 12 Zubehör Und Optionen
Android und iOS erhältlich. MaxMeteo Einheit zur Erfassung von Einstrahlungsdaten und der Zelltemperatur von PV-Modulen MaxCount Einheit zur Erfassung von Zählerständen mit S0 – Schnittstelle MaxDesign Kostenlose Software für die Dimensionierung der PV-Anlage. Weitere Informationen finden Sie auf unserer Website www.solarmax.com. - Seite 58 Sie sich bitte an Ihren Verkäufer. 1 Grundgarantie BASIC Die Basic-Garantieleistungen werden nur in den von SOLARMAX zum Zeitpunkt der Installation freigegebenen Ländern kostenlos erbracht. Bitte klären Sie dies mit Ihrem Händler ab. Eine aktuelle Liste dieser Länder finden Sie in der Anlage oder auf unserer Homepage. Gerne schicken wir Ihnen diese Liste, sollte Ihnen diese nicht vorliegen.
- Seite 59 Überspannungsschütze. 5 Geltendmachung der Garantie Für die Geltendmachung der Garantie muss mit der SOLARMAX Hotline telefonisch oder schriftlich Kontakt aufgenommen und deren Anweisungen genau befolgt werden. Die Hotline Nummer für ihr Land finden Sie auf unserer Homepage. Bitte halten Sie dafür die Seriennummer, die Artikelbezeich-...
- Seite 60 Monaten nach Kauf, spätestens jedoch innerhalb von 72 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. Zentralwechselrichter: Die Verlängerung der Garantie kann innerhalb von 3 Monaten nach Kauf, spä- testens jedoch innerhalb von 12 Monaten nach Auslieferung des Geräts durch SOLARMAX beantragt werden. b) Umfang der Garantieverlängerung Die Garantieverlängerung beinhaltet sämtliche Leistungen der Grundgarantie Basic.
- Seite 61 Anlage Länderliste: Austria, Belgium, Bulgaria, Czech Republic, Denmark, France, Germany, Greece, Italy, Liechsten- stein, Luxembourg, Netherlands, Portugal, Slovakia, Slovenia, Spain, Sweden, Switzerland, United Kingdom (Stand 10 / 2015 – Änderungen vorbehalten) Notizen...
-
Seite 62: Solarmax Service Center
SolarMax Service Center Auf unserer Website finden Sie alle Kontaktinformationen: www.solarmax.com/de/services-garantie www.solarmaxservice.com Hotline: + 49 3733 507840 + 41 315281165 + 34 93 2203859 + 44 20 38080346 + 39 0418520076 + 33 820 420 684 + 49 3733 50784 99 hotline@solarmax.com...
