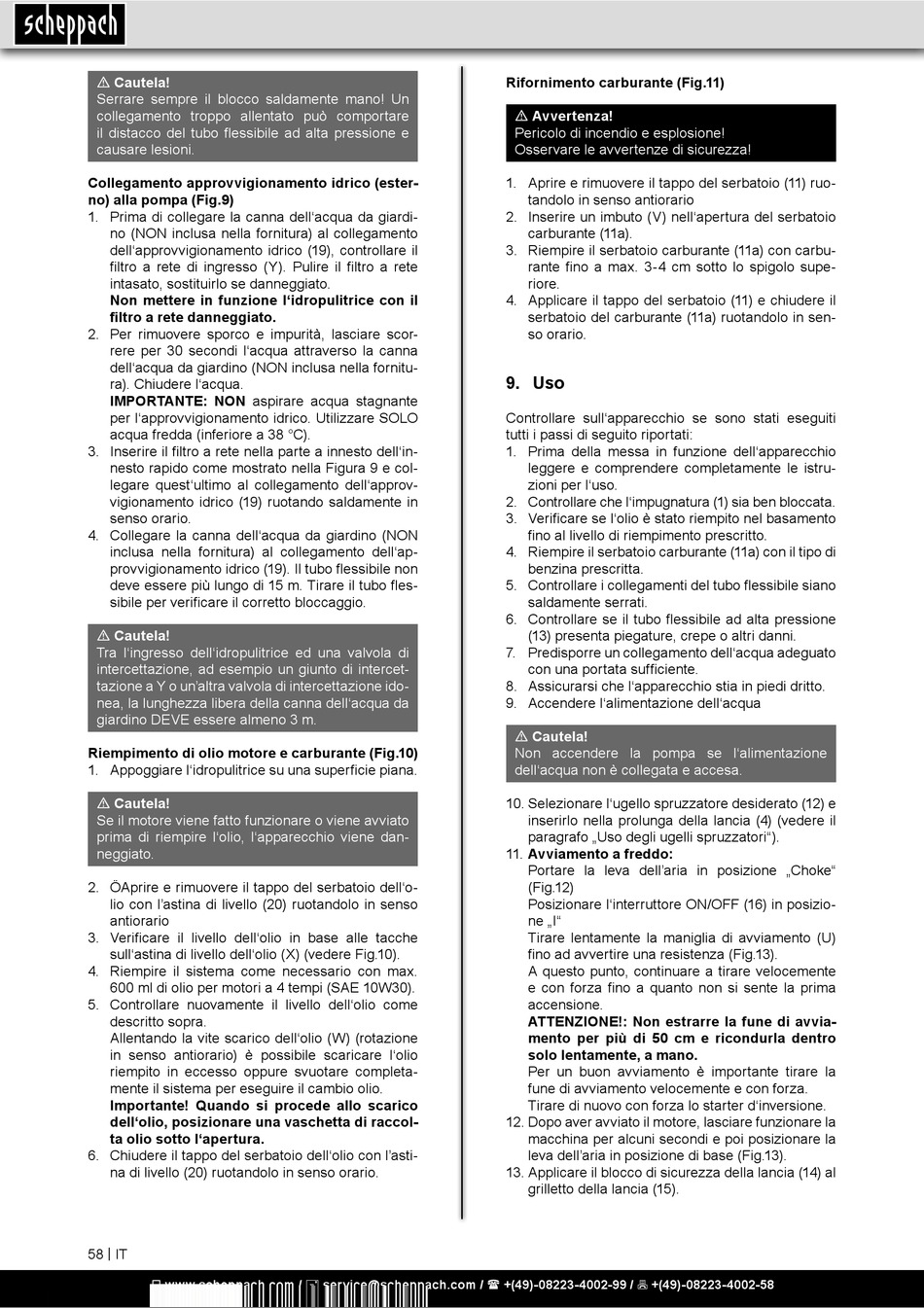

Scheppach HCP2600 Originalbetriebsanleitung Seite 58

m Cautela!
Serrare sempre il blocco saldamente mano! Un
collegamento troppo allentato può comportare
il distacco del tubo flessibile ad alta pressione e
causare lesioni.
Collegamento approvvigionamento idrico (ester-
no) alla pompa (Fig.9)
1. Prima di collegare la canna dell'acqua da giardi-
no (NON inclusa nella fornitura) al collegamento
dell'approvvigionamento idrico (19), controllare il
filtro a rete di ingresso (Y). Pulire il filtro a rete
intasato, sostituirlo se danneggiato.
Non mettere in funzione l'idropulitrice con il
filtro a rete danneggiato.
2. Per rimuovere sporco e impurità, lasciare scor-
rere per 30 secondi l'acqua attraverso la canna
dell'acqua da giardino (NON inclusa nella fornitu-
ra). Chiudere l'acqua.
IMPORTANTE: NON aspirare acqua stagnante
per l'approvvigionamento idrico. Utilizzare SOLO
acqua fredda (inferiore a 38 °C).
3. Inserire il filtro a rete nella parte a innesto dell'in-
nesto rapido come mostrato nella Figura 9 e col-
legare quest'ultimo al collegamento dell'approv-
vigionamento idrico (19) ruotando saldamente in
senso orario.
4. Collegare la canna dell'acqua da giardino (NON
inclusa nella fornitura) al collegamento dell'ap-
provvigionamento idrico (19). Il tubo flessibile non
deve essere più lungo di 15 m. Tirare il tubo fles-
sibile per verificare il corretto bloccaggio.
m Cautela!
Tra l'ingresso dell'idropulitrice ed una valvola di
intercettazione, ad esempio un giunto di intercet-
tazione a Y o un'altra valvola di intercettazione ido-
nea, la lunghezza libera della canna dell'acqua da
giardino DEVE essere almeno 3 m.
Riempimento di olio motore e carburante (Fig.10)
1. Appoggiare l'idropulitrice su una superficie piana.
m Cautela!
Se il motore viene fatto funzionare o viene avviato
prima di riempire l'olio, l'apparecchio viene dan-
neggiato.
2. ÖAprire e rimuovere il tappo del serbatoio dell'o-
lio con l'astina di livello (20) ruotandolo in senso
antiorario
3. Verificare il livello dell'olio in base alle tacche
sull'astina di livello dell'olio (X) (vedere Fig.10).
4. Riempire il sistema come necessario con max.
600 ml di olio per motori a 4 tempi (SAE 10W30).
5. Controllare nuovamente il livello dell'olio come
descritto sopra.
Allentando la vite scarico dell'olio (W) (rotazione
in senso antiorario) è possibile scaricare l'olio
riempito in eccesso oppure svuotare completa-
mente il sistema per eseguire il cambio olio.
Importante! Quando si procede allo scarico
dell'olio, posizionare una vaschetta di raccol-
ta olio sotto l'apertura.
6. Chiudere il tappo del serbatoio dell'olio con l'asti-
na di livello (20) ruotandolo in senso orario.
58 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Rifornimento carburante (Fig.11)
m Avvertenza!
Pericolo di incendio e esplosione!
Osservare le avvertenze di sicurezza!
1. Aprire e rimuovere il tappo del serbatoio (11) ruo-
tandolo in senso antiorario
2. Inserire un imbuto (V) nell'apertura del serbatoio
carburante (11a).
3. Riempire il serbatoio carburante (11a) con carbu-
rante fino a max. 3-4 cm sotto lo spigolo supe-
riore.
4. Applicare il tappo del serbatoio (11) e chiudere il
serbatoio del carburante (11a) ruotandolo in sen-
so orario.
9. Uso
Controllare sull'apparecchio se sono stati eseguiti
tutti i passi di seguito riportati:
1. Prima della messa in funzione dell'apparecchio
leggere e comprendere completamente le istru-
zioni per l'uso.
2. Controllare che l'impugnatura (1) sia ben bloccata.
3. Verificare se l'olio è stato riempito nel basamento
fino al livello di riempimento prescritto.
4. Riempire il serbatoio carburante (11a) con il tipo di
benzina prescritta.
5. Controllare i collegamenti del tubo flessibile siano
saldamente serrati.
6. Controllare se il tubo flessibile ad alta pressione
(13) presenta piegature, crepe o altri danni.
7. Predisporre un collegamento dell'acqua adeguato
con una portata sufficiente.
8. Assicurarsi che l'apparecchio stia in piedi dritto.
9. Accendere l'alimentazione dell'acqua
m Cautela!
Non accendere la pompa se l'alimentazione
dell'acqua non è collegata e accesa.
10. Selezionare l'ugello spruzzatore desiderato (12) e
inserirlo nella prolunga della lancia (4) (vedere il
paragrafo „Uso degli ugelli spruzzatori").
11. Avviamento a freddo:
Portare la leva dell'aria in posizione „Choke"
(Fig.12)
Posizionare l'interruttore ON/OFF (16) in posizio-
ne „I"
Tirare lentamente la maniglia di avviamento (U)
fino ad avvertire una resistenza (Fig.13).
A questo punto, continuare a tirare velocemente
e con forza fino a quanto non si sente la prima
accensione.
ATTENZIONE!: Non estrarre la fune di avvia-
mento per più di 50 cm e ricondurla dentro
solo lentamente, a mano.
Per un buon avviamento è importante tirare la
fune di avviamento velocemente e con forza.
Tirare di nuovo con forza lo starter d'inversione.
12. Dopo aver avviato il motore, lasciare funzionare la
macchina per alcuni secondi e poi posizionare la
leva dell'aria in posizione di base (Fig.13).
13. Applicare il blocco di sicurezza della lancia (14) al
grilletto della lancia (15).
