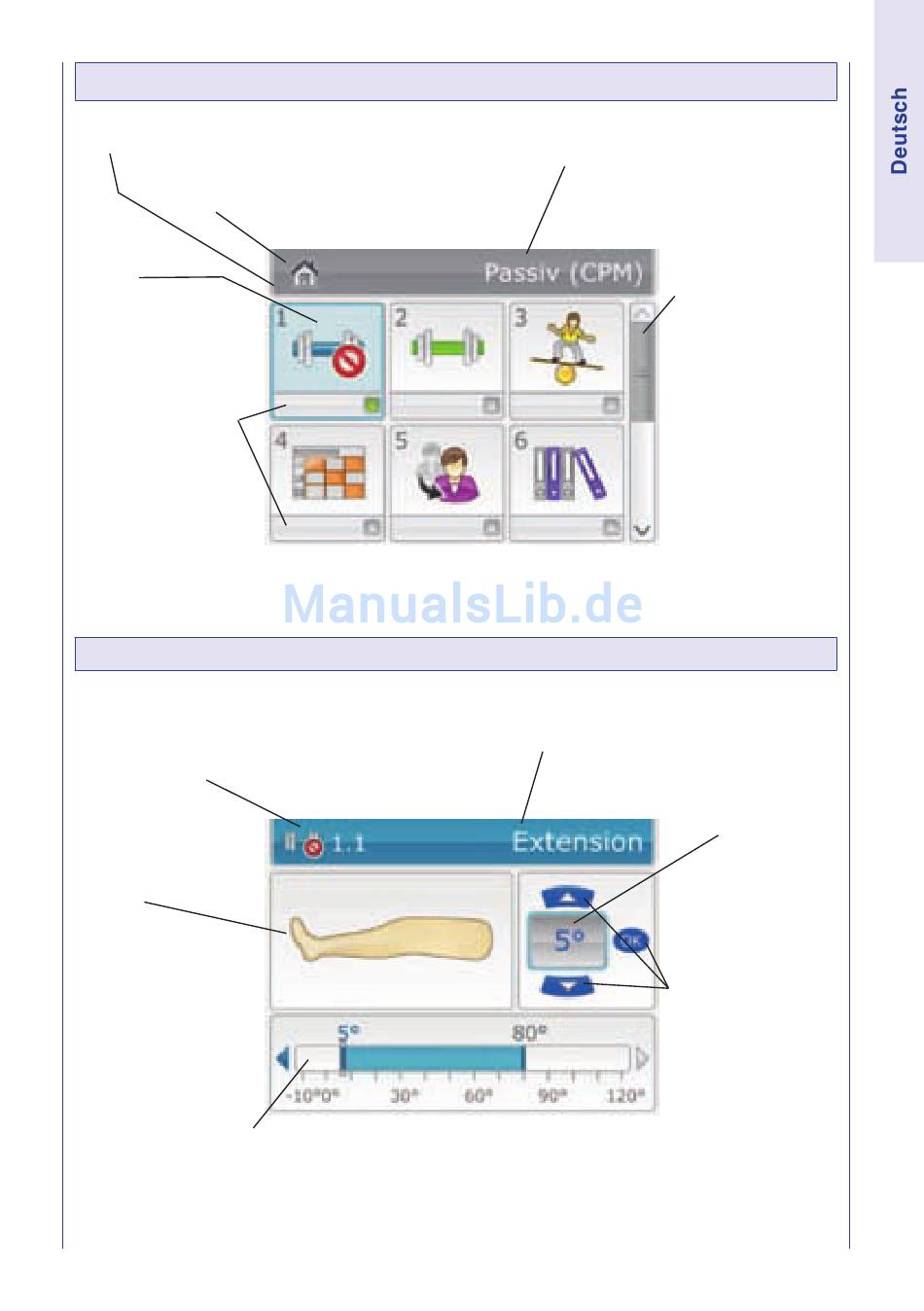

2.2.2 Programmiereinheit im Haupt-Menü-Auswahlmodus
Kopfleiste mit Anzeige von:
Aktuelle Displayanzeige/Funktion
Hier Symbol: Hauptmenü
Focus
(Feld ist blau hinter-
legt) markiert die
aktuelle Funktion
zur Auswahl
Statuszeilen
zeigen den aktuellen
Status der jeweiligen
Funktion an:
- Grüne Leuchte,
Funktion aktiv
- Wert der eingestell-
ten Funktion
2.2.3 Programmiereinheit im Programmiermodus einstellbare Werte
Ausgewählte Betriebsart
Hier: Passive Betriebsart (CPM)
und Gliederungsziffer der Be-
triebsart, hier: 1.1
Symbol
Ausgewählter
Parameter
Hier: passive
Einstellung
Extension
Zusatzinformationen,
Anzeige nur bei Bedarf
Hier: aktuelle Grenzwerte des Bewegungsausmaßes.
Blau = zu verstellender Wert (hier: Extension);
Grau = aktueller Zustand des zweiten, dazugehörigen Wertes (hier: Flexion)
und aktuelle Position der Bewegungsschiene (kleiner Balken)
Aktuelle markierte Funktion
hier Passiv (CPM)
Ausgewählter Parameter
Hier: passive Einstellung Extension
7
Laufleiste,
gibt an, ob weitere
Funktionen unter-/
überhalb der aktuell
angezeigten verfüg-
bar sind
Aktueller
Zustand der
ausgewählten
Funktion
Hier: Extensi-
onswinkel
Anzeige der Tasten
zum Verstellen
der aktuellen
Einstellung
Hier:
- Pfeil nach oben,
zum Erhöhen
- Pfeil nach unten,
zum Verringern
- OK, um die
Einstellung zu
übernehmen
