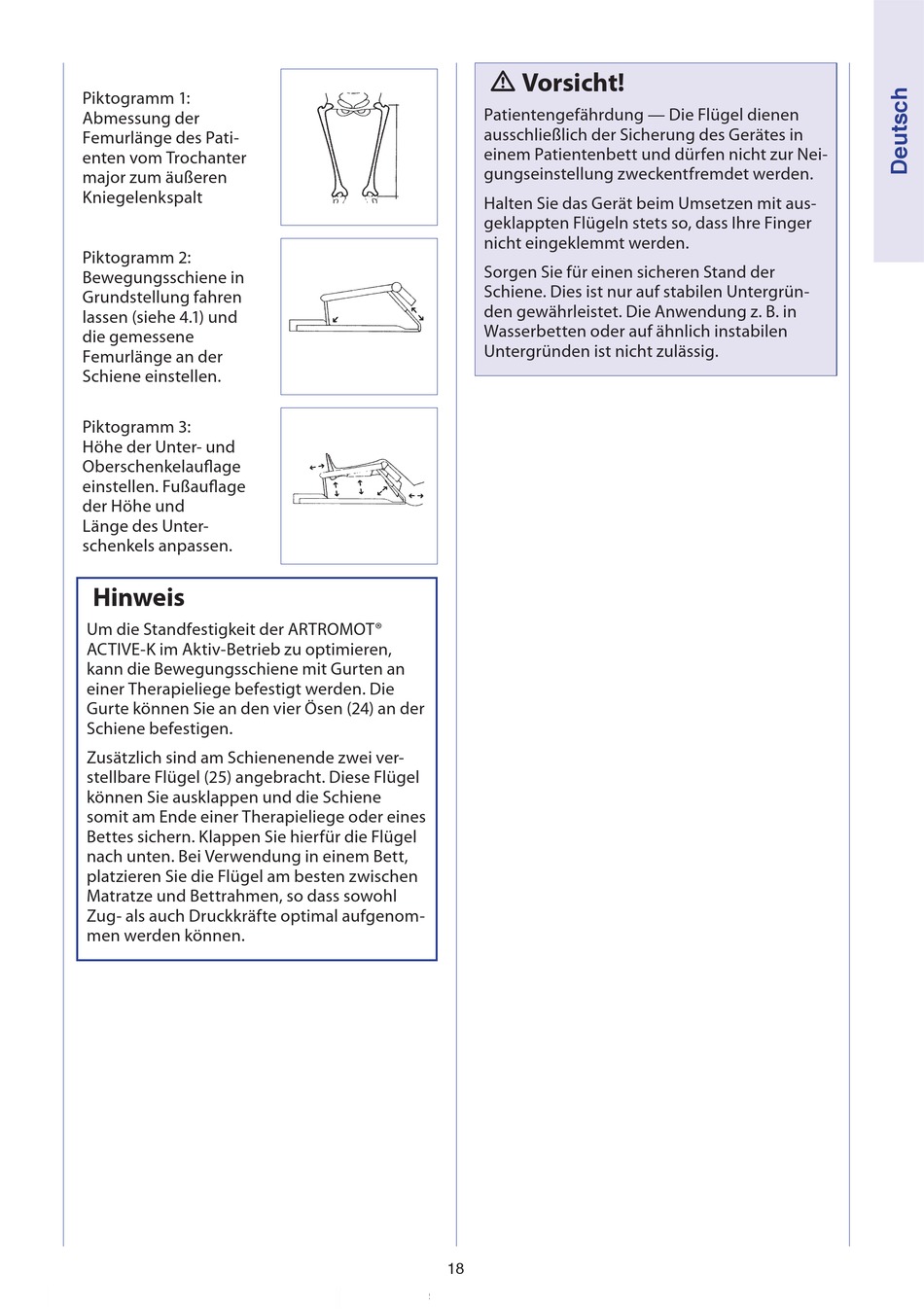

Piktogramm 1:
Abmessung der
Femurlänge des Pati-
enten vom Trochanter
major zum äußeren
Kniegelenkspalt
Piktogramm 2:
Bewegungsschiene in
Grundstellung fahren
lassen (siehe 4.1) und
die gemessene
Femurlänge an der
Schiene einstellen.
Piktogramm 3:
Höhe der Unter- und
Oberschenkelauflage
einstellen. Fußauflage
der Höhe und
Länge des Unter-
schenkels anpassen.
Hinweis
Um die Standfestigkeit der ARTROMOT®
ACTIVE-K im Aktiv-Betrieb zu optimieren,
kann die Bewegungsschiene mit Gurten an
einer Therapieliege befestigt werden. Die
Gurte können Sie an den vier Ösen (24) an der
Schiene befestigen.
Zusätzlich sind am Schienenende zwei ver-
stellbare Flügel (25) angebracht. Diese Flügel
können Sie ausklappen und die Schiene
somit am Ende einer Therapieliege oder eines
Bettes sichern. Klappen Sie hierfür die Flügel
nach unten. Bei Verwendung in einem Bett,
platzieren Sie die Flügel am besten zwischen
Matratze und Bettrahmen, so dass sowohl
Zug- als auch Druckkräfte optimal aufgenom-
men werden können.
m Vorsicht!
Patientengefährdung — Die Flügel dienen
ausschließlich der Sicherung des Gerätes in
einem Patientenbett und dürfen nicht zur Nei-
gungseinstellung zweckentfremdet werden.
Halten Sie das Gerät beim Umsetzen mit aus-
geklappten Flügeln stets so, dass Ihre Finger
nicht eingeklemmt werden.
Sorgen Sie für einen sicheren Stand der
Schiene. Dies ist nur auf stabilen Untergrün-
den gewährleistet. Die Anwendung z. B. in
Wasserbetten oder auf ähnlich instabilen
Untergründen ist nicht zulässig.
18
