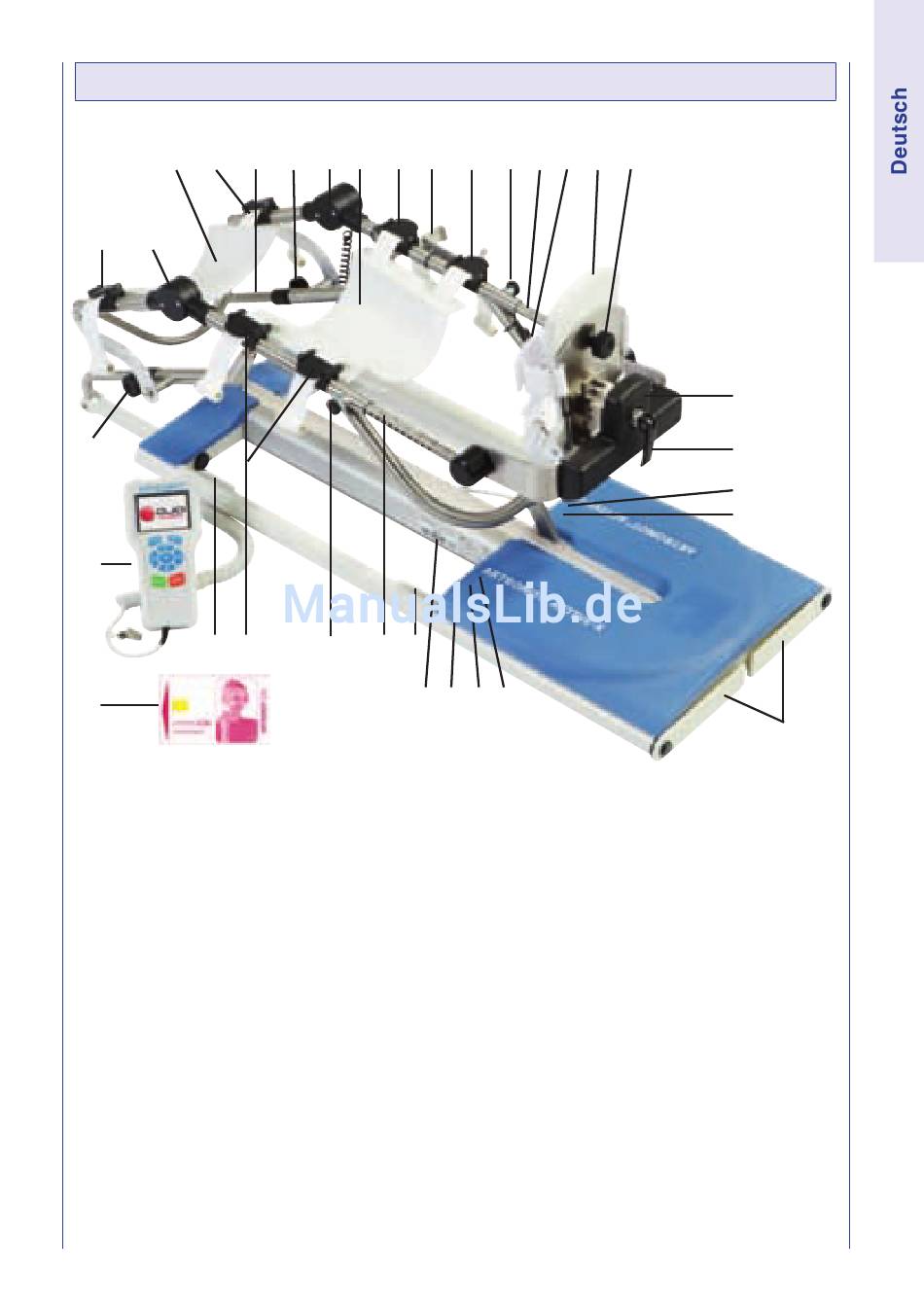

2.1 Erklärung der Funktionselemente
1
2
2
5
3
22
24 7
23
1. Oberschenkelauflageschale
2. Klemmhebel zur Höheneinstellung der
Oberschenkelauflageschale
3. Oberschenkellängenskala
(Femurlängenskala)
4. Feststellschrauben zur Einstellung der Ober-
schenkellänge (Femurlänge)
5. Drehpunkte der Bewegungsschiene im
Bereich des Knies mit Diodenanzeige für
aufgewande Kraft im Aktiv-Betrieb
6. Unterschenkelauflageschale
7. Klemmhebel zur Höheneinstellung der
Unterschenkelauflageschale
8. Halter für die Programmiereinheit
9. Rastarretierung zur Einstellung der Unter-
schenkellänge (Tibialänge)
10. Unterschenkellängenskala
(Tibialängenskala)
11. Gurte zur Sicherung des Fußes in der
Fußschale
3
4
5
6
7
9
10 24
21 20 19 18
8
7
9 10 11 12 13
12. Fußschale
13. Feststellschraube zur Höheneinstellung der
Fußschale
14. Klemmhebel zur Einstellung der Rotation
der Fußschale
15. Sensor zum Messen der ausgeübten Kraft
16. Anschluss für das ARTROSTIM®-FOCUSplus
Steuerungskabel
17. Anschluss der Programmiereinheit
18. Anschluss für die Geräteanschlussleitung
19. Geräteschutzsicherung
20. Hauptschalter ein/aus
21. Typenschild
22. Programmiereinheit
23. Patienten-Chipkarte
24. Ösen zum Anbringen von
Befestigungsgurten
25. Flügel zum Sichern der Schiene am Bett-/
Liegenende
5
15
14
16
17
25
