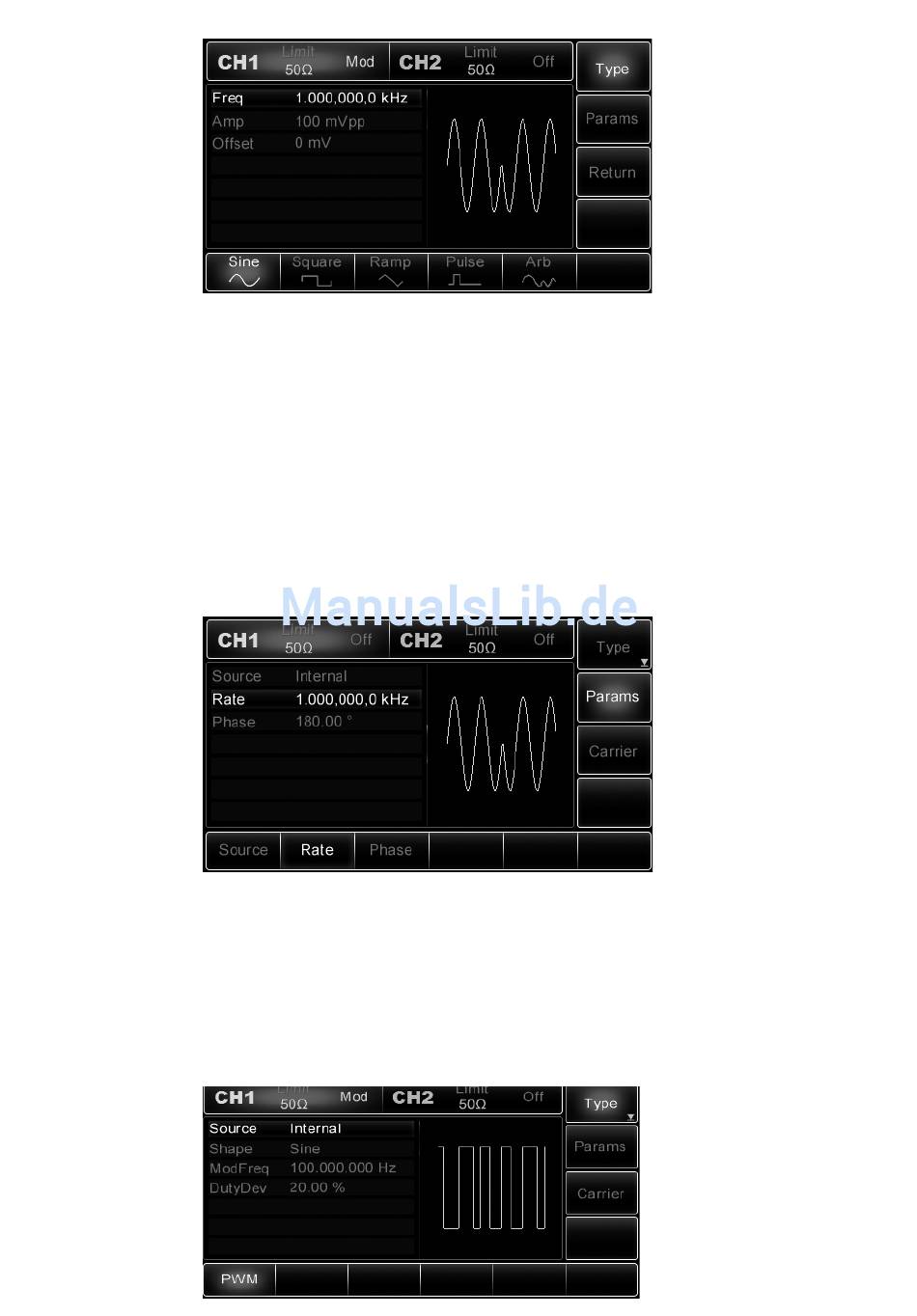

· Nun können Sie die Trägerfrequenz einstellen. Beachten Sie dabei die im Kapitel 6.1 aufge-
führten Bereichsgrenzen.
· Stellen Sie die Frequenz mit dem Multifunktionsknopf und den Pfeiltasten oder alternativ
nach Betätigen von „Params"->„Freq" ein.
· Im Normalfall ist die interne Modulationsquelle eingestellt. Über „Params"->„Source"->Ext
kann auch eine externe Modulationsquelle (über Buchse „Ext Trig" (15), digitale Modulati-
on über Logikpegelsteuerung, einspeisen) eingesetzt werden.
· Bei Nutzung der internen Modulationsquelle wird mit Rechteck (Duty Cycle 50%) und ein-
stellbarer PSK-Rate gearbeitet.
· Die PSK-Rate stellen Sie nach Anwahl von „Params"->„Rate" mit dem Multifunktionsknopf
und den Pfeiltasten im Bereich 2 mHz - 100 kHz ein.
· Die Modulations-Phase kann mit dem Multifunktionsknopf und den Pfeiltasten von 0 bis
360° bzw. per Soft-Taste unten aus der Auswahl eingestellt werden.
6.7 Pulsweiten-Modulation (PWM)
· Zur Anwahl der Modulationsart PWM drücken Sie die Taste „Menü", dann „Mod" -> „Type"
->„PWM". Erscheint „Type" nicht weiß im Display, drücken Sie „Type" nochmals.
