Inhaltszusammenfassung für reichelt elektronik UTG2062A

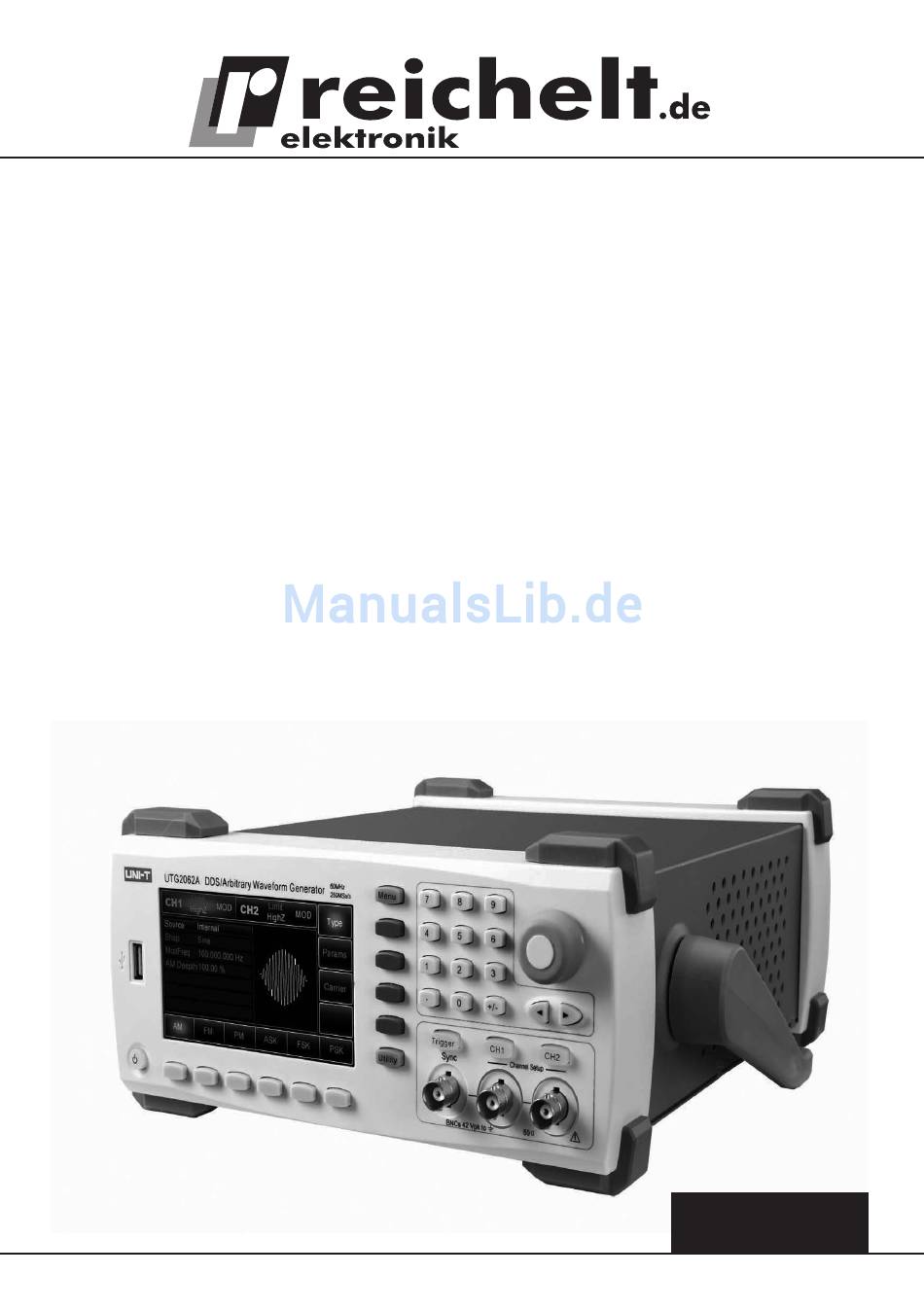

- Seite 1 DDS-/Arbiträr- Funktionsgenerator 60 MHz/250 MS/s UTG2062A – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 10/2013 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
1. Beschreibung und Funktion Der DDS-/Arbiträr-Funktionsgenerator ist ein universell einsetzbarer Funktionsgenerator mit DDS-Frequenzerzeugung. Er ermöglicht die hochpräzise und stabile Erzeugung unterschiedli- cher Signalformen mit einer Frequenz von bis zu 60 MHz (Sinus) auf zwei getrennt program- mierbaren Kanälen. Alle Einstellungen werden über eine Software-Oberfläche mit Hilfe von Softkeys und eines großen Farb-Displays vorgenommen. -
Seite 4: Sicherheits-, Service- Und Betriebshinweise
3. Sicherheits-, Service- und Betriebshinweise · Beachten Sie die Nutzungsbedingungen im Kapitel 2. Die Missachtung dieser Nutzungsbe- dingungen kann zu Unfällen, Sach- und Personenschäden führen. · Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Seite 5: Bedien-, Anschluss- Und Anzeigeelemente
4. Bedien-, Anschluss- und Anzeigeelemente 1 - Display 14 - Eingang Extern 10 MHz 2 - USB-Port (Host) 15 - Eingang externe Modulation digital 3 - Netzschalter 16 - Eingang externe Modulation analog 4 - Menü-Soft-Tasten 17 - USB-Port (Device) 5 - Taste Utility 18 - Netzanschluss 6 - Funktions-Soft-Tasten... -
Seite 6: Grundfunktionen/Bedienelemente/Allgemeine Hinweise
4.1 Grundfunktionen/Bedienelemente/allgemeine Hinweise Entfernen Sie zunächst alle Leitungen von den Ein- und Ausgängen. USB-Port (Front) · Schließen Sie hier einen USB-Flash-Speicher an, auf dem Sie Einstellungen des Generators speichern und wieder von diesem auslesen können. Der Flash-Speicher muss mit FAT16 oder FAT32 formatiert sein. - Seite 7 Multifunktionsknopf · Auswahl von Daten/Funktionen (Drehen) und Aktivieren (drücken). Pfeiltasten · Anwahl von Stellen oder Funktionen, Löschen von Stellen links neben dem Kursor Signalkanal-Ausgang 1/2 · Mit der Kanaltaste wird die Hauptanzeige auf dem Display für den jeweiligen Kanal ausge- wählt.
- Seite 8 Display Infofeld Kanal 1 Infofeld Kanal 2 Signal-Parameter Belegung der Soft-Tasten Signalanzeige Belegung der Soft-Tasten · Der jeweils für die Anzeige relevante Kanal ist im Infofeld hinterleuchtet, dazu erscheint die Signalanzeige und die Parameteranzeige in der gleichen Anzeigefarbe. Erscheint ein Parameter weiß, kann er mit dem Multifunktionsknopf, Pfeiltasten oder den numerischen Tasten (je nach Parameter) eingestellt werden ·...
-
Seite 9: Bedienung, Grundeinstellungen
5. Bedienung, Grundeinstellungen Entfernen Sie zunächst alle Leitungen von den Ein- und Ausgängen. Beachten Sie, dass in der angeschlossenen Schaltung keine höheren Spannun- gen als auf dem Generator angegeben, auftreten. · Schließen Sie das Gerät an eine Schutzkontakt-Steckdose an. · Schalten Sie das Gerät ein. 5.1 Frequenzeinstellung ·... -
Seite 10: Offseteinstellung
5.3 Offseteinstellung · Zur Offseteinstellung drücken Sie die Taste „Menü”, dann „Wave” -> „Params”-> „Offset”. Erscheint „Offset” nicht weiß im Display, drücken Sie „Params” nochmals. · Erscheint „Offset” weiß, stellen Sie den gewünschten Offset direkt mit der numerischen Tastatur bzw. dem Multifunktionsknopf und den Pfeiltasten ein und wählen Sie dann den Bereich mit den Soft-Tasten unten. -
Seite 11: Dcv-Einstellung
5.6 DCV-Einstellung · Zur DCV-Einstellung drücken Sie die Taste „Menü”, dann „Wave” -> „Type”->„DC”. Erscheint „Type” nicht weiß im Display, drücken Sie „Type” nochmals. · Erscheint „Offset” weiß, stellen Sie den DC-Offset direkt mit der numerischen Tastatur bzw. dem Multifunktionsknopf und den Pfeiltasten ein und wählen Sie dann den Bereich mit den Soft-Tasten unten. -
Seite 12: Rauschsignal Einstellen
5.8 Rauschsignal einstellen · Zur Einstellung des Rauschsignals (Gaußsches Rauschen, Amplitude/Offset) drücken Sie die Taste „Menü”, dann „Wave” -> „Type”->„Noise”->„Params”. Erscheint „Type” nicht weiß im Display, drücken Sie „Type” nochmals. · Im Soft-Tasten-Menü erscheinen die Optionen „Amp” und „Offset”, stellen Sie nach anwahl der jeweiligen Option die gewünschten Werte direkt mit der numerischen Tastatur bzw. -
Seite 13: Erweiterte Funktionen, Modulationsarten
6. Erweiterte Funktionen, Modulationsarten Die beiden Ausgänge des Gerätes können mit unterschiedlichen Signalen bzw. Modulations- arten belegt werden. 6.1 Amplitudenmodulation · Zur Anwahl der Modulationsart AM drücken Sie die Taste „Menü”, dann „Mod” -> „Type” ->„AM”. Erscheint „Type” nicht weiß im Display, drücken Sie „Type” nochmals. ·... -
Seite 14: Frequenzmodulation
· Stellen Sie die Frequenz mit dem Multifunktionsknopf und den Pfeiltasten oder alternativ nach Betätigen von „Params”->„Freq” ein. · Im Normalfall ist die interne Modulationsquelle eingestellt. Über „Params”->„Source”->Ext kann auch eine externe Modulationsquelle (über Buchse „Modulation In” (16), Signalpegel max. ±5 V, einspeisen) eingesetzt werden. ·... - Seite 15 · Nun können Sie die Trägerfrequenz einstellen. Beachten Sie dabei die im Kapitel 6.1 aufge- führten Bereichsgrenzen. · Stellen Sie die Frequenz mit dem Multifunktionsknopf und den Pfeiltasten oder alternativ nach Betätigen von „Params”->„Freq” ein. · Im Normalfall ist die interne Modulationsquelle eingestellt. Über „Params”->„Source”->Ext kann auch eine externe Modulationsquelle (über Buchse „Modulation In”...
-
Seite 16: Pulsmodulation
6.3 Pulsmodulation · Zur Anwahl der Modulationsart PM drücken Sie die Taste „Menü”, dann „Mod” -> „Type” ->„PM”. Erscheint „Type” nicht weiß im Display, drücken Sie „Type” nochmals. · Die PM-Trägersignalform kann Sinus, Rechteck, Dreieck, Puls oder Arbiträr (außer DC) sein. Ist die Modulationsart PM ausgewählt, drücken Sie die Soft-Taste „Carrier”... -
Seite 17: Ask-Modulation
6.4 ASK-Modulation · Zur Anwahl der Modulationsart ASK drücken Sie die Taste „Menü”, dann „Mod” -> „Type” ->„ASK”. Erscheint „Type” nicht weiß im Display, drücken Sie „Type” nochmals. · Die Trägersignalform kann Sinus, Rechteck, Dreieck, Puls oder Arbiträr (außer DC) sein. Ist die Modulationsart ASK ausgewählt, drücken Sie die Soft-Taste „Carrier”... -
Seite 18: Fsk-Modulation
kann auch eine externe Modulationsquelle (über Buchse „Ext Trig” (15), digitale Modulati- on über Logikpegelsteuerung, einspeisen) eingesetzt werden. · Bei Nutzung der internen Modulationsquelle wird mit Rechteck (Duty Cycle 50%) und ein- stellbarer ASK-Rate gearbeitet. · Die ASK-Rate stellen Sie nach Anwahl von „Params”->„Rate” mit dem Multifunktionsknopf und den Pfeiltasten im Bereich 2 mHz - 100 kHz ein. -
Seite 19: Psk-Modulation
· Nun können Sie die Trägerfrequenz einstellen. Beachten Sie dabei die im Kapitel 6.1 aufge- führten Bereichsgrenzen. · Stellen Sie die Frequenz mit dem Multifunktionsknopf und den Pfeiltasten oder alternativ nach Betätigen von „Params”->„Freq” ein. · Im Normalfall ist die interne Modulationsquelle eingestellt. Über „Params”->„Source”->Ext kann auch eine externe Modulationsquelle (über Buchse „Ext Trig”... -
Seite 20: Pulsweitenmodulation
· Nun können Sie die Trägerfrequenz einstellen. Beachten Sie dabei die im Kapitel 6.1 aufge- führten Bereichsgrenzen. · Stellen Sie die Frequenz mit dem Multifunktionsknopf und den Pfeiltasten oder alternativ nach Betätigen von „Params”->„Freq” ein. · Im Normalfall ist die interne Modulationsquelle eingestellt. Über „Params”->„Source”->Ext kann auch eine externe Modulationsquelle (über Buchse „Ext Trig”... - Seite 21 · Als Trägersignal steht hier Puls zur Verfügung. Ist die Modulationsart PWM ausgewählt, drü- cken Sie die Soft-Taste „Carrier”, automatisch wird die Signalform „Pulse” angewählt: · Nun wird die Trägerfrequenz eingestellt. Dies kann im Bereich 500 µHz bis 25 MHz erfol- gen.
-
Seite 22: Wobbelfunktion
· Bei externer Modulationsquelle werden Signalform und Frequenz (0 bis 20 kHz) sowie der Tastverhältnis-Hub (Duty cycle deviation, eingestellt mit ±5V-Signal) von dieser bestimmt. 6.8 Wobbelfunktion · Der Generator verfügt über eine Wobbelfunktion mit wahlweise linearer oder logarithmi- scher Wobbelung. Dabei sind die Triggerquellen „íntern”, „extern” und „manuell” nutzbar. Gewobbelt werden können die Signalformen Sinus, Rechteck, Dreieck und Arbiträr. - Seite 23 · Danach folgt über die Soft-Taste „StopFreq” die Eingabe der Stop-Frequenz. Die Bereiche für die Start-/Stop-Frequenzen: Signalform Frequenz Min. Max. Sinus 1 µHz 60 MHz Rechteck 1 µHz 25 MHz Dreieck 1 µHz 400 kHz Arbiträr 1 µHz 12 MHz ·...
-
Seite 24: Burst-Erzeugung
· Über die Soft-Taste Menü->„Sweep”->„Type” kommt man zur Auswahl, ob das Wobbeln linear oder logarithmisch erfolgen soll. Wählen Sie die gewünschte Option mit den zugehö- rigen Soft-Tasten an: 6.9 Burst-Erzeugung · Der Generator ist in der Lage, spezifizierte Bursts auszugeben, deren Triggerung definiert werden kann. -
Seite 25: Arbiträr-Ausgabe
->Polarity (Gated) sonst „Edge”, in das entsprechende Einstellmenü und stellen dort, je nach gewählter Signalform, Phase zum Start (±360 Grad, 0 Grad ist Nulldurchgang bzw. Offset, bei Arbiträr ist 0 Grad der erste Punkt des Signals im Speicher) und Triggerpolarität ein. -
Seite 26: Wartung, Lagerung Und Pflege, Update
7. Wartung, Lagerung und Pflege, Update · Trennen Sie das Gerät nach dem Einsatz vom Stromnetz. · Kontrollieren Sie Gehäuse, Bedienelemente, Anschlüsse, Signalleitungen auf Beschädigun- gen. · Lagern Sie das Gerät sauber, kühl und trocken. · Reinigen Sie das Gerät nur mit einem trockenen Leinentuch. Bei stärkeren Verschmutzun- gen kann das Reinigungstuch leicht mit Wasser angefeuchtet sein. - Seite 27 Sinus Frequenzbereich 1µHz - 60 MHz Auflösung 1µHz Genauigkeit 90 Tage: ±50 ppm; 1 Jahr: ±100 pmm (18-28°C) Verzerrungen (0 dBm) DC - 20 kHz -70 dBc 20 kHz - 100 kHz -65 dBc 100 kHz - 1 MHz -50 dBc 1 MHz - 20 MHz -40 dBc 20 MHz - 60 MHz...
- Seite 28 Rauschen (Gaußsches Rauschen) Bandbreite 60 MHz (-3 dB) DC-Offset Bereich (Spitze AC+DC) ±5 V (50 Ω) ±10 V (hohe Impedanz) Offset-Genauigkeit ±(1% Setzwert+0,5% (Amplitude) + 5 mV) Arbiträr-Signale Frequenzbereich 1 µHz - 12 MHz Signallänge 2 - 1 Mpoints Vertikale Auflösung 14 Bit Abtastrate 250 MS/s...
- Seite 29 Modulationsart PM Trägersignalformen Sinus, Rechteck, Dreieck, Arbiträr Quelle intern/extern Modulationssignalformen Sinus, Rechteck, Dreieck, Arbiträr, Rauschen Modulationsfrequenz 2 mHz - 50 kHz Phasenhub 0 - 360° ASK-Modulation Trägersignalformen Sinus, Rechteck, Dreieck, Arbiträr Quelle intern/extern Modulationssignalformen Rechteck, Tastverhältnis 50% Modulationsfrequenz 2 mHz - 100 kHz FSK-Modulation Trägersignalformen Sinus, Rechteck, Dreieck, Arbiträr...
-
Seite 30: Entsorgungshinweise
Bursts Signalformen Sinus, Rechteck, Dreieck, Puls, Rauschen, Arbiträr Modes Counted (1 - 50.000 Zyklen), Gated, Infinite Start-Phase -360° bis +360° Interne Periode 1 µs - 500 s±1% Gated Source Externer Trigger Triggerquellen intern, extern, manuell 9. Entsorgungshinweise Gerät nicht im Hausmüll entsorgen! Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. -
Seite 31: Anhang: Intern Gespeicherte Arbiträr-Signale
10. Anhang: Intern gespeicherte Arbiträr-Signale...
