· Stellen Sie die Frequenz mit dem Multifunktionsknopf und den Pfeiltasten oder alternativ
nach Betätigen von „Params"->„Freq" ein.
· Im Normalfall ist die interne Modulationsquelle eingestellt. Über „Params"->„Source"->Ext
kann auch eine externe Modulationsquelle (über Buchse „Modulation In" (16), Signalpegel
max. ±5 V, einspeisen) eingesetzt werden.
· Bei Nutzung der internen Modulationsquelle kann mit Sinus, Rechteck (Duty Cycle 50%),
ansteigender (100% Symmetrie)/abfallender (0% Symmetrie) Rampe, Arbiträr (begrenzt
auf 1kpts) und Rauschen (Noise, weißes Gaußsches Rauschen) gearbeitet werden. Dies
wählen Sie mit „Params"->„Shape" aus.
· Die Modulationsfrequenz stellen Sie nach Anwahl von „Params"->„ModFrq" mit dem Mul-
tifunktionsknopf und den Pfeiltasten im Bereich 2 mHz - 50 kHz ein.
· Bei externer Modulationsquelle werden Signalform und Frequenz von dieser bestimmt, hier
ist der Frequenzbereich 0 Hz - 20 kHz möglich.
· Der Modulationsgrad kann von 0 bis 120% eingestellt werden. Bei einem Modulationsgrad
über 100% darf die Ausgangsamplitude von ±5 V nicht überschritten werden (50 Ω). Stel-
len Sie den Modulationsgrad nach Anwahl von „Params"->„Depth" mit dem Multifunktions-
knopf und den Pfeiltasten bzw. aus der Auswahl unten ein.

6.2 Frequenzmodulation

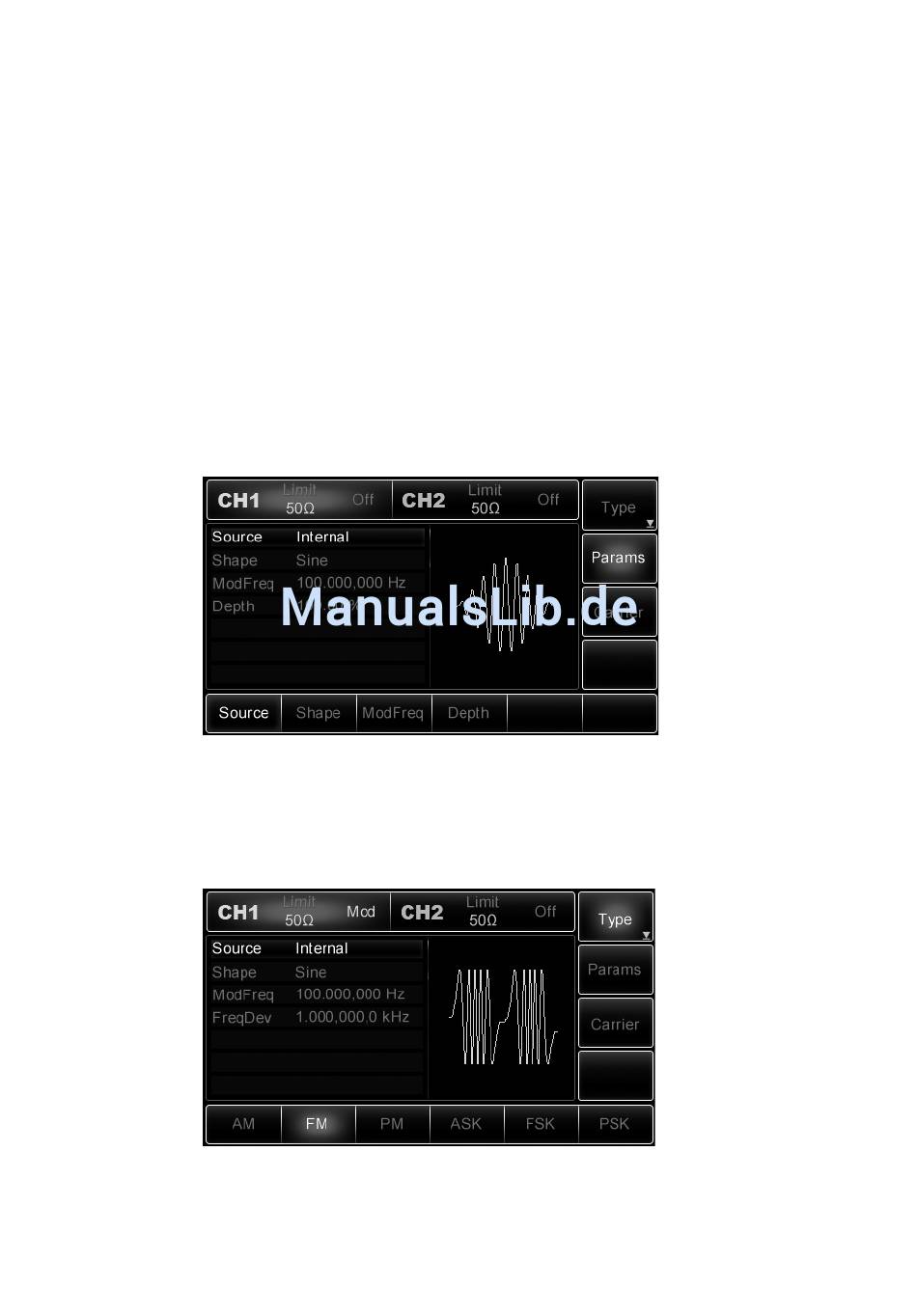

· Zur Anwahl der Modulationsart FM drücken Sie die Taste „Menü", dann „Mod" -> „Type"
->„FM". Erscheint „Type" nicht weiß im Display, drücken Sie „Type" nochmals.
· Die FM-Trägersignalform kann Sinus, Rechteck, Dreieck, Puls oder Arbiträr (außer DC) sein.
Ist die Modulationsart FM ausgewählt, drücken Sie die Soft-Taste „Carrier" und wählen dann
über die unteren Soft-Tasten die Signalform aus:
