5.3 Offseteinstellung

· Zur Offseteinstellung drücken Sie die Taste „Menü", dann „Wave" -> „Params"-> „Offset".
Erscheint „Offset" nicht weiß im Display, drücken Sie „Params" nochmals.
· Erscheint „Offset" weiß, stellen Sie den gewünschten Offset direkt mit der numerischen
Tastatur bzw. dem Multifunktionsknopf und den Pfeiltasten ein und wählen Sie dann den
Bereich mit den Soft-Tasten unten.

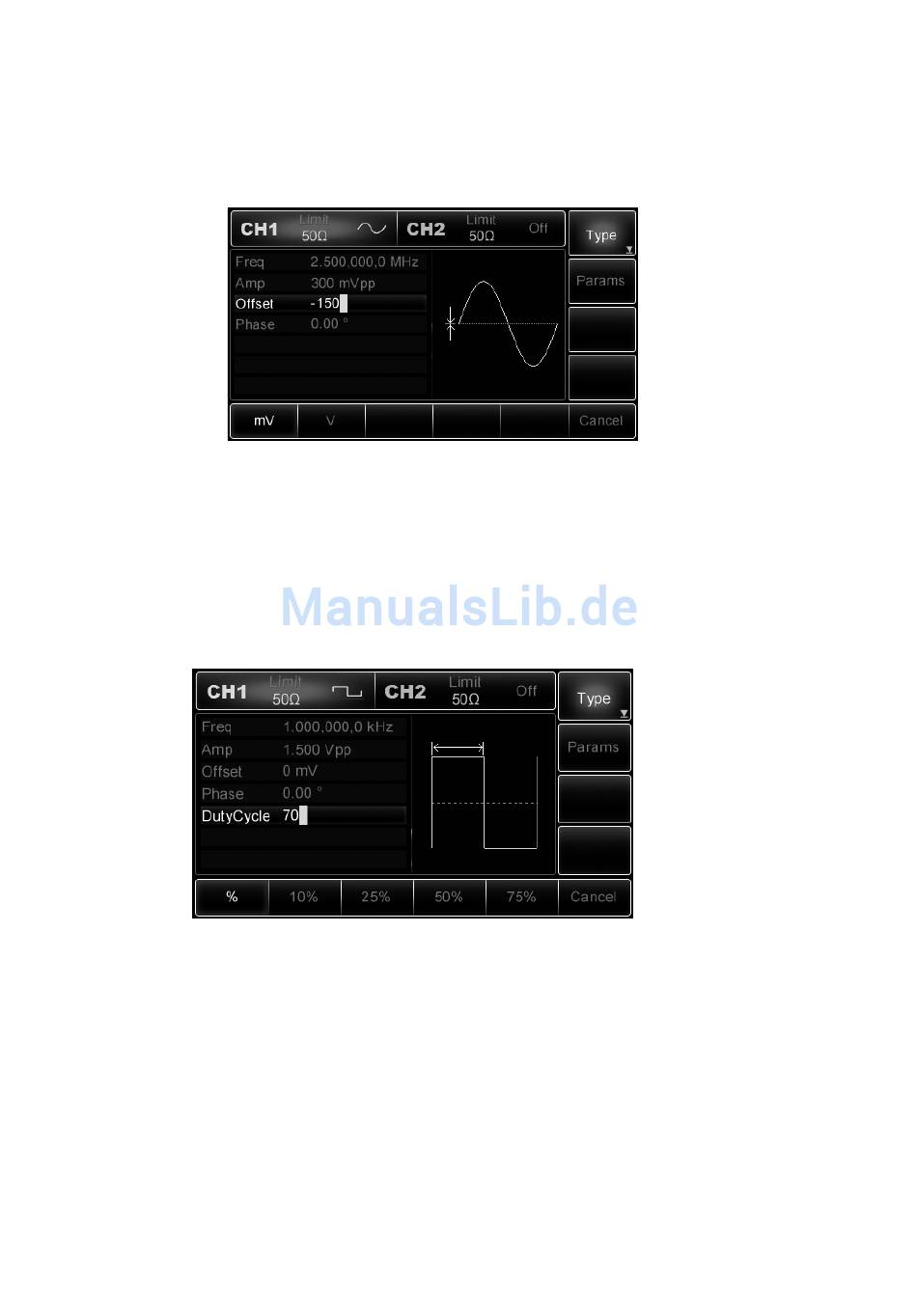

Beispiel 150 mV
5.4 Tastverhältniseinstellung bei Rechtecksignal
· Zur Tastverhältniseinstellung drücken Sie die Taste „Menü", dann „Wave" -> „Type"-
>„Square"->„Params". Erscheint „Type" nicht weiß im Display, drücken Sie „Type" nochmals.
· Erscheint „DutyCycle" weiß, stellen Sie das gewünschte Tastverhältnis entweder per Soft-
Taste unten oder direkt mit der numerischen Tastatur bzw. dem Multifunktionsknopf und
den Pfeiltasten ein.
Beispiel 70%

5.5 Signalflankeneinstellung

· Zur Einstellung der Anstiegs- und Abfallzeit von Signalflanken drücken Sie die Taste „Menü",
dann „Wave" -> „Type"->„Pulse"->„Params". Erscheint „Type" nicht weiß im Display, drücken
Sie „Type" nochmals.
· Drücken Sie dann die Soft-Taste „Freq" zur Umschaltung zwischen Frequenz und Periode.
· Erscheint „LeadEdge" weiß, stellen Sie die gewünschte Anstiegszeit entweder per Soft-Taste
unten oder direkt mit der numerischen Tastatur bzw. dem Multifunktionsknopf und den
Pfeiltasten ein. Nach nochmaligem Betätigen der „Params"-Soft-Taste und der unten er-
scheinenden „TailEdge"-Soft-Taste stellen Sie die Abfallzeit ein.
Beispiel Anstiegs- und Abfallzeit jeweils 200 µs:
10
