kann auch eine externe Modulationsquelle (über Buchse „Ext Trig" (15), digitale Modulati-
on über Logikpegelsteuerung, einspeisen) eingesetzt werden.
· Bei Nutzung der internen Modulationsquelle wird mit Rechteck (Duty Cycle 50%) und ein-
stellbarer ASK-Rate gearbeitet.
· Die ASK-Rate stellen Sie nach Anwahl von „Params"->„Rate" mit dem Multifunktionsknopf
und den Pfeiltasten im Bereich 2 mHz - 100 kHz ein.

6.5 FSK-Modulation

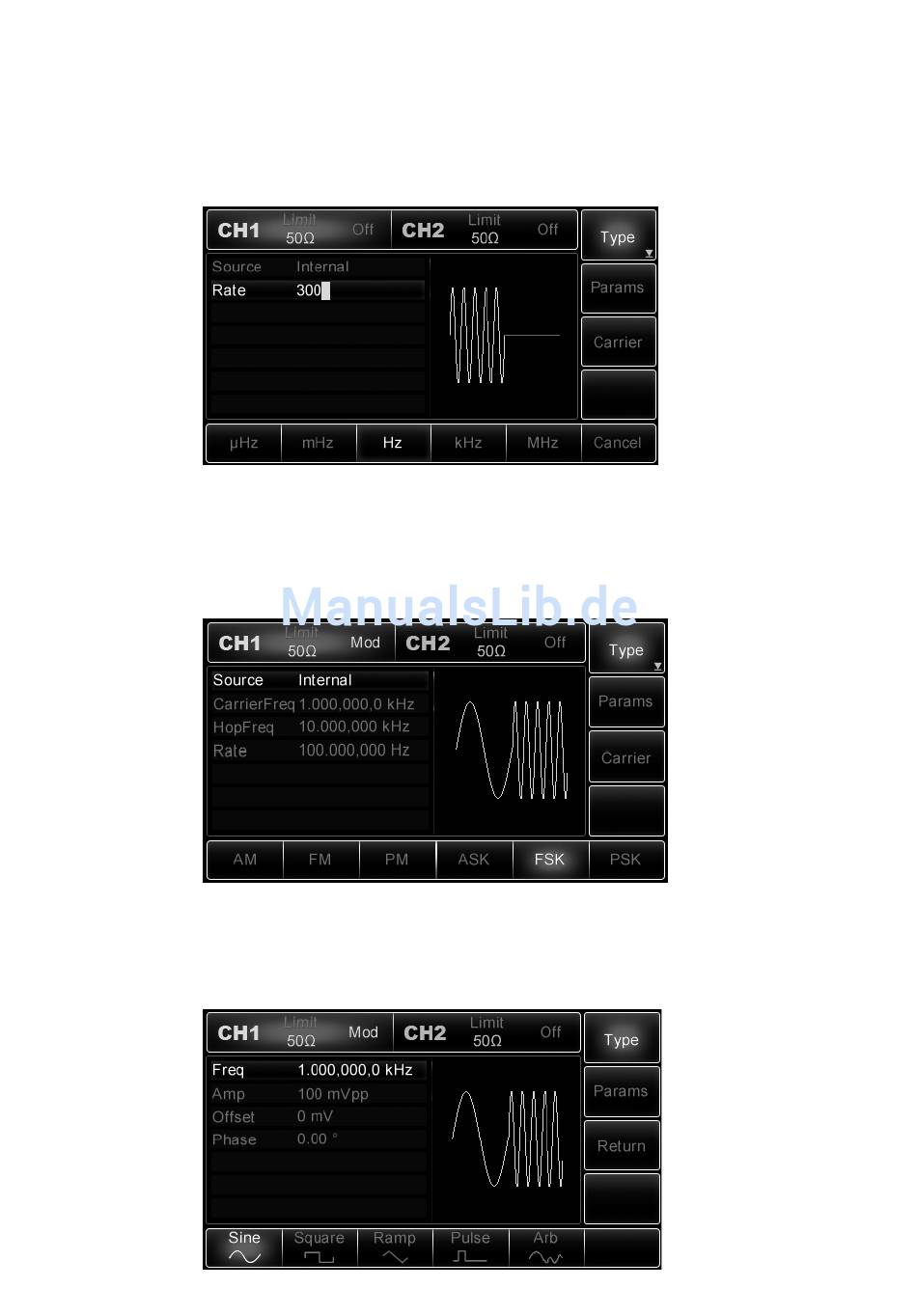

· Zur Anwahl der Modulationsart FSK drücken Sie die Taste „Menü", dann „Mod" -> „Type"
->„FSK". Erscheint „Type" nicht weiß im Display, drücken Sie „Type" nochmals.
· Die Trägersignalform kann Sinus, Rechteck, Dreieck, Puls oder Arbiträr (außer DC) sein. Ist
die Modulationsart FSK ausgewählt, drücken Sie die Soft-Taste „Carrier" und wählen dann
über die unteren Soft-Tasten die Signalform aus:
