Zusammenbau:
Die Gitterbefestigung entgegen dem Uhrzeigersinn von der Vorderseite des Motorgehäuses
1.
abschrauben.
Das hintere Gitter an die Vorderseite des Motorgehäuses setzen (VT 9 & 16: Handgriff nach
2.
oben!), und zwar so, dass die Stifte des Motorgehäuses in die dafür vorgesehenen Löcher
im Gitter passen.
Die
Gitterbefestigung
3.
Motorgehäuses schrauben.
Den PVC-Strumpf der Motorwelle entfernen und entsorgen.
4.
Die Ventilator-Flügel auf die Motorwelle drücken, mit den Aussparungen über den Stiften.
5.
VT12 blanc & VT16 blanc: Die Ventilator-Befestigung entgegen dem Uhrzeigersinn fest auf
6.
das Ende der Motorwelle drehen.
Die Schraube des Klemmrings fast vollständig lösen und diesen mit dem hinteren Schlitz
7.
lose um das hintere Gitter setzen. Jetzt das vordere Gitter auf das hintere Gitter setzen, in
den vorderen Schlitz des Klemmrings. Die Schraube jetzt fest anziehen, damit werden die
Gitterteile aufeinander geklemmt.
Die VT-Modelle jetzt aufrecht aufstellen, sie sind betriebsbereit.
VS16 blanc:
Die beiden Fußteile überkreuz zusammensetzen.
8.
Den unteren Ständer auf den Fuß setzen, Loch über Loch und den Fuß und den Ständer mit
9.
den 4 Schrauben verschrauben.
Das verstellbare Ständerteil bis auf die gewünschte Höhe aus dem unteren Ständer ziehen
10.
Die Ventilator-Einheit jetzt auf das verstellbare Ständerteil setzen und mit der
11.
Befestigungsschraube fest klemmen.
FUNKTIONSWEISE
Die Ventilatoren können auf verschiedene Geschwindigkeitsstufen eingestellt werden. Der VT9
BLANC hat zwei Stufen, die Modelle VT12 BLANC, VT16 BLANC und VS16 BLANC haben drei
Stufen. Alle Gerätetypen sind mit einer Schwenkvorrichtung (45°) ausgestattet.
12
im
Uhrzeigersinn
8.

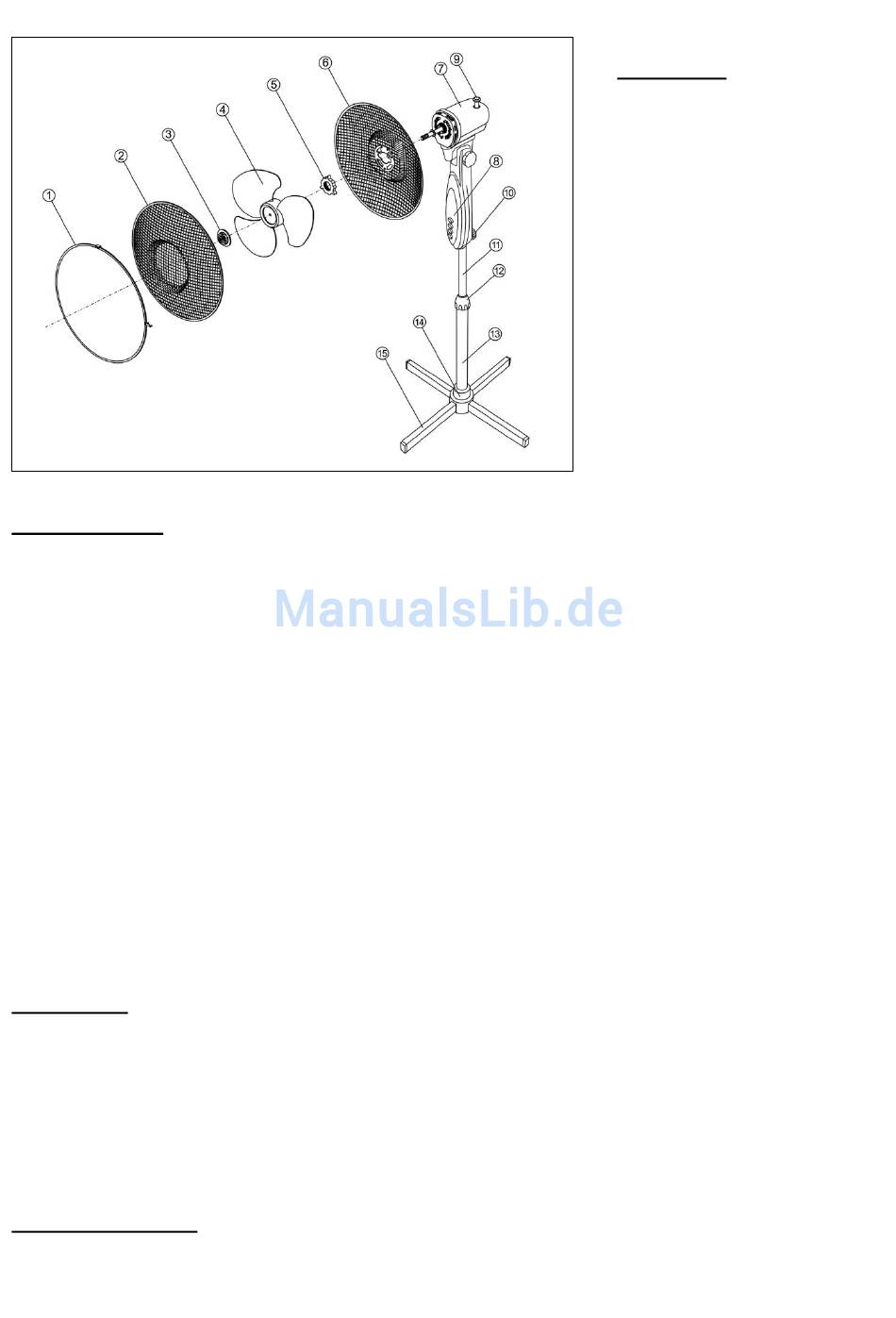

VS16 blanc
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
auf
das
hervorstehende
Klemmring Gitter
Vorderes Gitter
Ventilator-Befestigung
Ventilator-Flügel
Gitterbefestigung
Hinteres Gitter
Motorgehäuse
Schalter
Schwenkschalter
Befestigungsschraube
Verstellbares Ständerteil
Klemmverbindung
Unterer Ständer
Abdeckkappe
Fuß
Gewinde
des
