VACON HVAC-APPLIKATION
3.6.2

Programmieren von Parametern

Die Vacon HVAC-Applikation erlaubt eine sehr flexible Programmierung der digitalen Eingänge.
Keine der digitalen Klemmen sind nur bestimmten Funktionen zugeordnet. Sie können eine
beliebige Klemme für eine Funktion auswählen, d. h., die Funktionen werden als Parameter darge-
stellt, für die der Bediener einen bestimmten Eingang definiert. Die Funktionen für die
Digitaleingänge sind in Tabelle 45 auf Seite 56 aufgelistet.
Zeitkanäle
Auch die können digitalen Eingängen zugewiesen werden. Weitere Informationen finden
Sie auf Seite 70.
Für die programmierten Parameter können Werte des Typs
wobei
„DigIN" / „dI" für „Digitaleingang" steht und sich „Slot_" auf die Karte bezieht.
A und B sind Standardkarten für Vacons Frequenzumrichter, und D und E sind Optionskarten
(siehe Abbildung 13). Siehe Kapitel 3.5.2.3.
Die Zahl nach dem Kartenbuchstaben bezieht sich auf die Klemme an der ausgewählten Karte.
Folglich bedeutet „SlotA.1" / „A.1", dass sich Klemme DIN1 an der Standardkarte in Steckplatz A
befindet. Der Parameter (Signal) ist mit keiner Klemme verbunden, d. h. er wird nicht verwendet,
wenn der letzten Zahl anstelle eines Buchstaben eine „0" vorausgeht (zum Beispiel DigIN Slot0.1 /
dI 0.1).
Zusatzkar-
tensteck-
platz D
BEISPIEL:
Steuersignal 2 A
Sie wollen
Standardkarte verbinden.
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
DigIN SlotA.1 (grafische Steuertafel) oder
dI A.1 (Textsteuertafel),

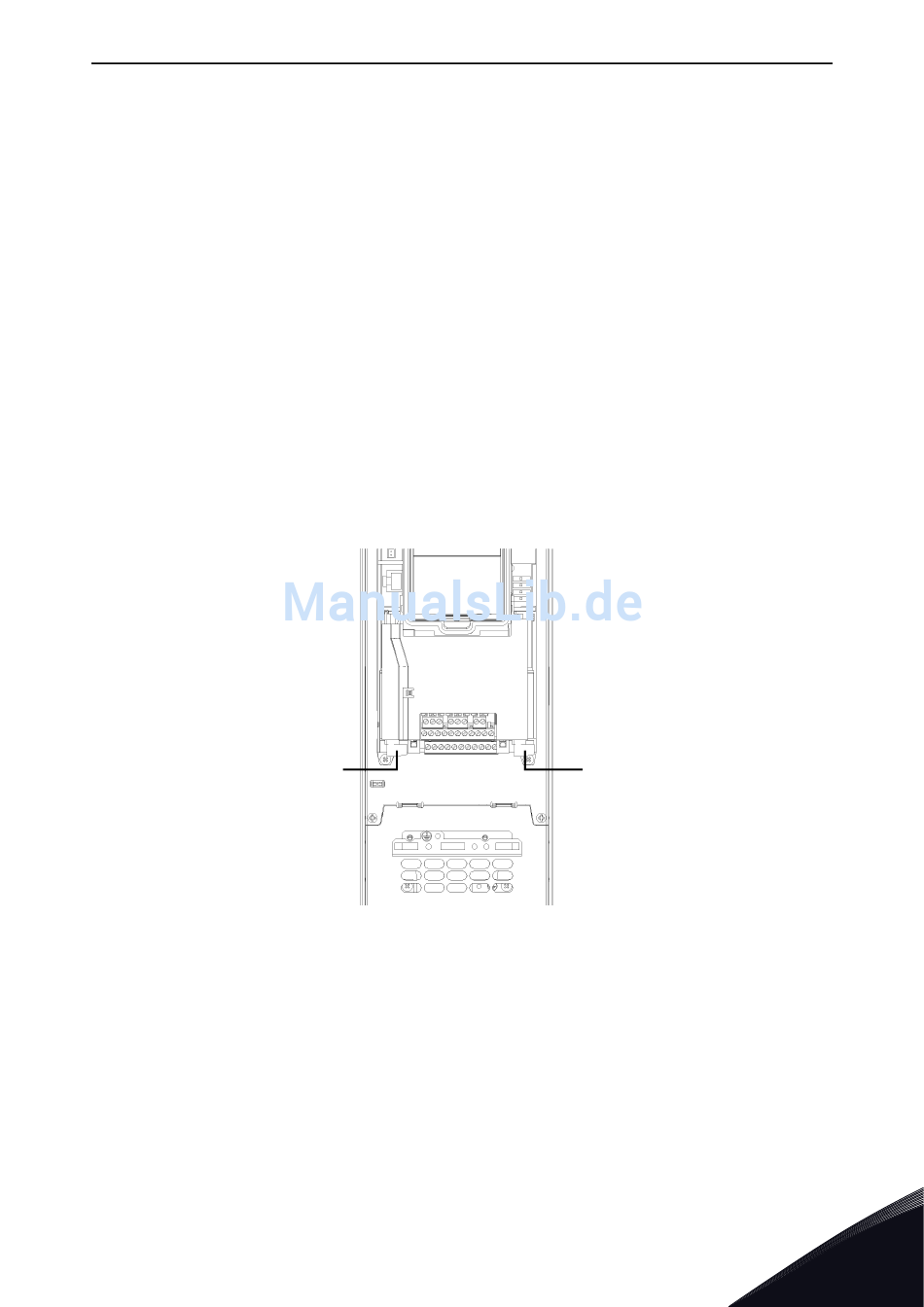

Abbildung 14.Steckplätze für Zusatzkarten
(Parameter P3.5.1.2) mit Digitaleingang DI2 an der E/A-
