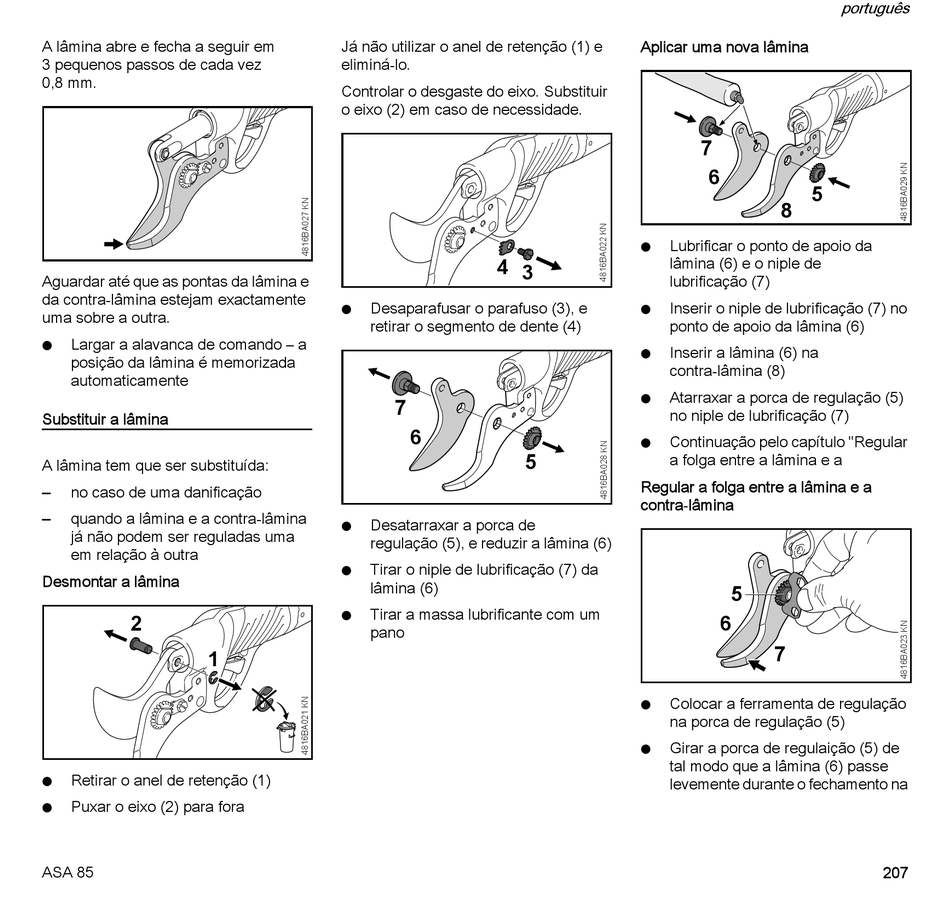

A lâmina abre e fecha a seguir em
3 pequenos passos de cada vez
0,8 mm.
Aguardar até que as pontas da lâmina e
da contra-lâmina estejam exactamente
uma sobre a outra.
Largar a alavanca de comando – a
N
posição da lâmina é memorizada
automaticamente
Substituir a lâmina
A lâmina tem que ser substituída:
no caso de uma danificação
–
quando a lâmina e a contra-lâmina
–
já não podem ser reguladas uma
em relação à outra
Desmontar a lâmina
2
1
Retirar o anel de retenção (1)
N
Puxar o eixo (2) para fora
N
ASA 85
Já não utilizar o anel de retenção (1) e
eliminá-lo.
Controlar o desgaste do eixo. Substituir
o eixo (2) em caso de necessidade.
4
Desaparafusar o parafuso (3), e
N
retirar o segmento de dente (4)
7
6
Desatarraxar a porca de
N
regulação (5), e reduzir a lâmina (6)
Tirar o niple de lubrificação (7) da
N
lâmina (6)
Tirar a massa lubrificante com um
N
pano
Aplicar uma nova lâmina
7
Lubrificar o ponto de apoio da
N
lâmina (6) e o niple de
3
lubrificação (7)
Inserir o niple de lubrificação (7) no
N
ponto de apoio da lâmina (6)
Inserir a lâmina (6) na
N
contra-lâmina (8)
Atarraxar a porca de regulação (5)
N
no niple de lubrificação (7)
Continuação pelo capítulo "Regular
N
a folga entre a lâmina e a
5
Regular a folga entre a lâmina e a
contra-lâmina
Colocar a ferramenta de regulação
N
na porca de regulação (5)
Girar a porca de regulaição (5) de
N
tal modo que a lâmina (6) passe
levemente durante o fechamento na
português
6
5
8
5
6
7
