2
3
fissare la macchina) devono essere ordinati e predisposti
prima dell'assemblaggio.

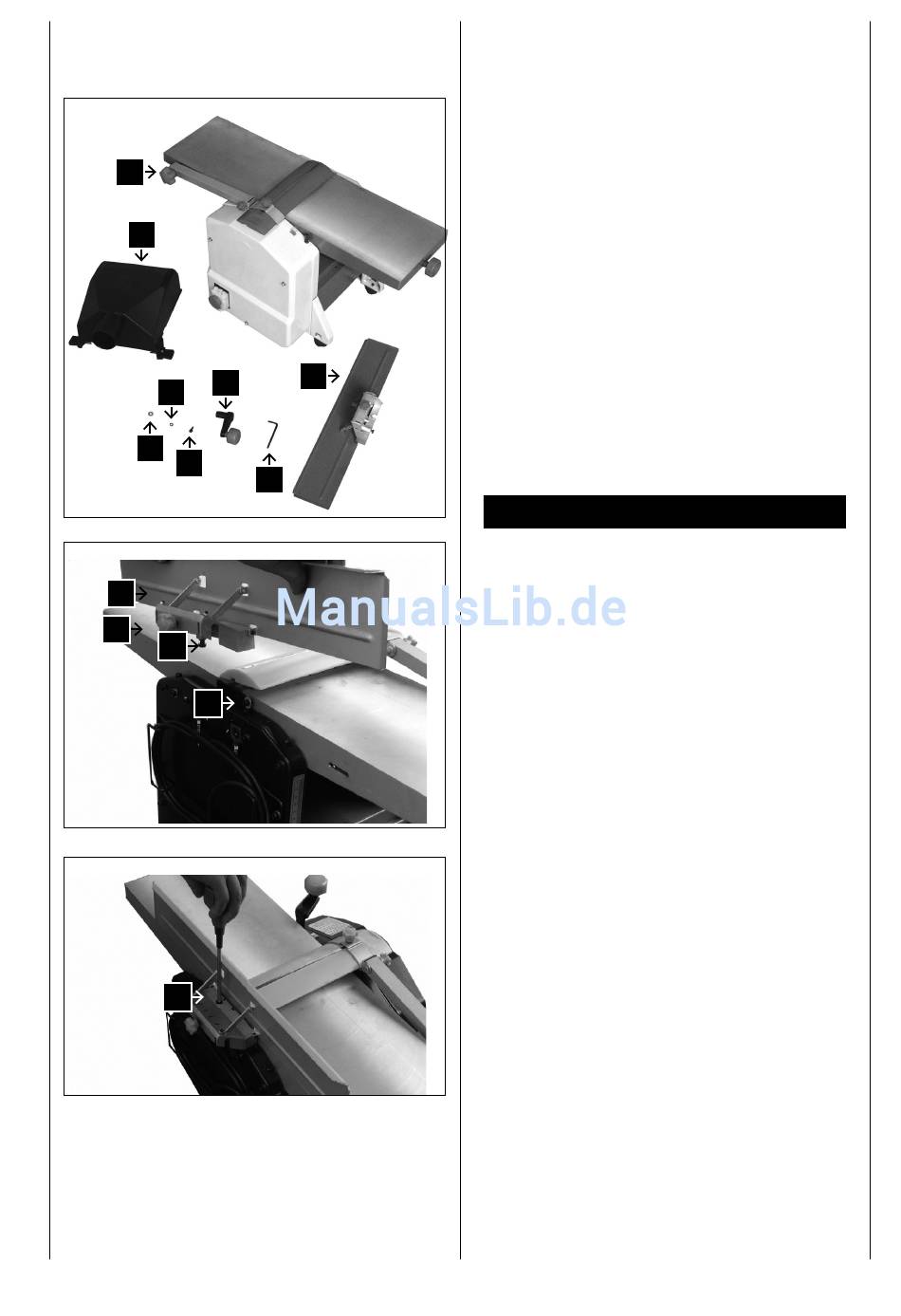

Fig. 2
1 Piallatrice filo-spessore a filo e a spessore
2 Blocco piallatore
3 Chiave a sezione esagonale 4 mm
4 Impugnatura
5 Bullone cilindrico con cavità esagonale 5 – 1,0 x 15
6 Anello elastico 5 mm
7 Anello distanziatore
8 Manicotto di aspirazione
Montaggio
Allineate la il blocco piallatore (Fig. 3)
• Fissi il morsetto a vite del blocco piallatore nella cavità
della parete laterale A.
• Muovendo il blocco della Piallatrice filo spessore verso
i lati, avviti il bullone al suo posto B.
• Fissi il morsetto a vite (Fig. 4).
