Po vybalení
Po rozbalení stroje zkontrolujte, za je dodávka úplná a
součásti nepoškozené. V případe, že některá část chybí
nebo je poškozená, kontaktujte prodejce. Výrobek je do-
vážen v jednom balení.

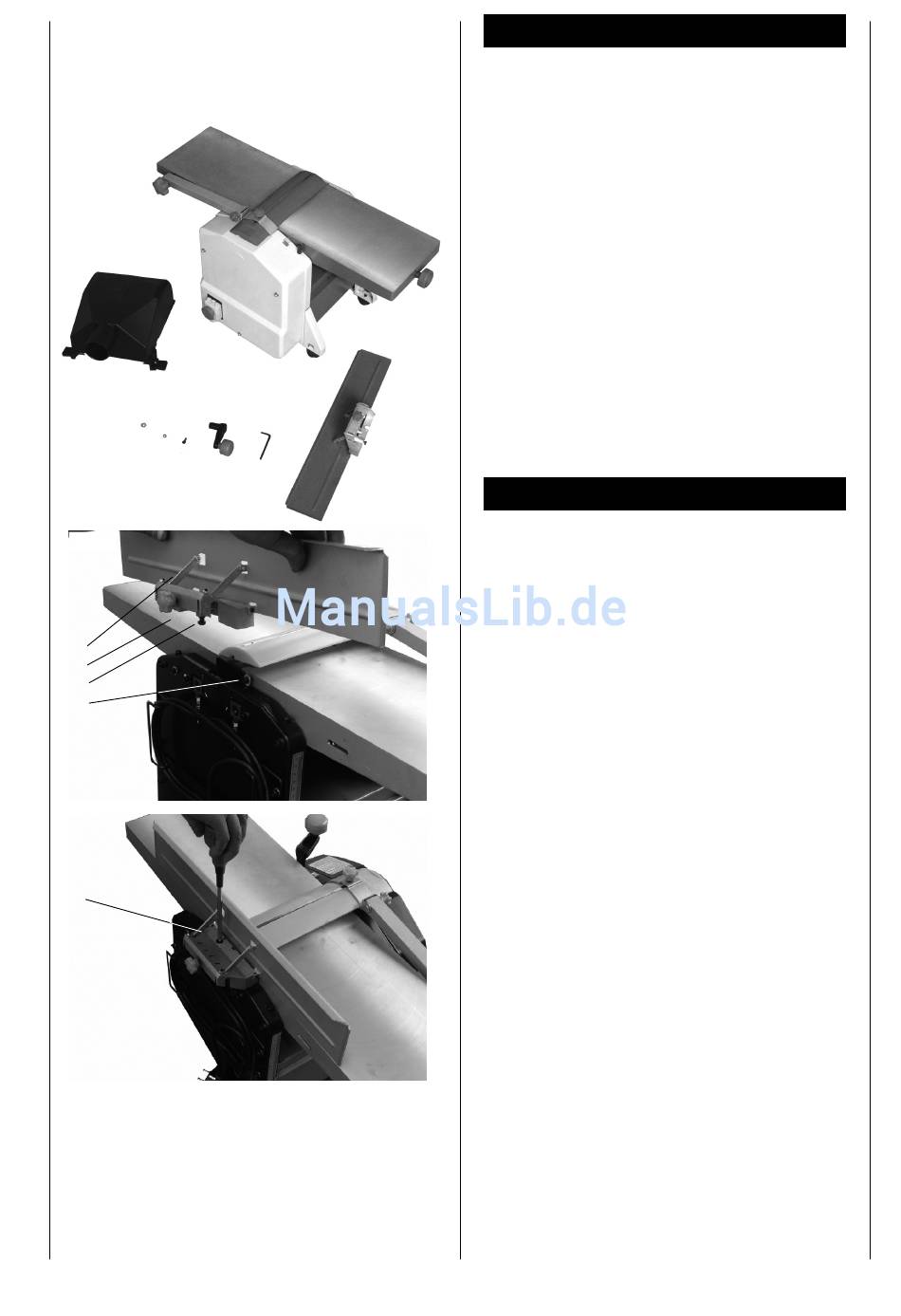

Obsah balení, obr. 2
1.
Hoblovací a přetahovací stroj
2.
Postranní kryt
3.
Šestihranný klíč
4.
Klika
5.
Šroub s vnitřním šestihranem po celé délce 5-1,0 x
15
6.
Prstenec 5mm
7.
Podložka 5mm
8.
Napáječ odsavače
Montáž
Montáž postranního krytu, obr. 3.
• Šroub A na postranním krytě vložte do otvoru na boční
straně stroj.
• Zajistěte posunutím krytu směrem k šroubu B.
• Zašroubujte šroub A. Viz obr. 4.
• Kryt dejte do vodorovné polohy rovnoběžně s plochou
hoblovky a zašroubujte šroub B, viz. obr. 5.
• Pro nastavování úhlu uvolněte hvězdicový knoflík C.
• Detailnější manuální nastavení proveďte pomocí
stupnice D.
