Zugstange montieren
Gartenhäcksler
Originalbetriebsanleitung

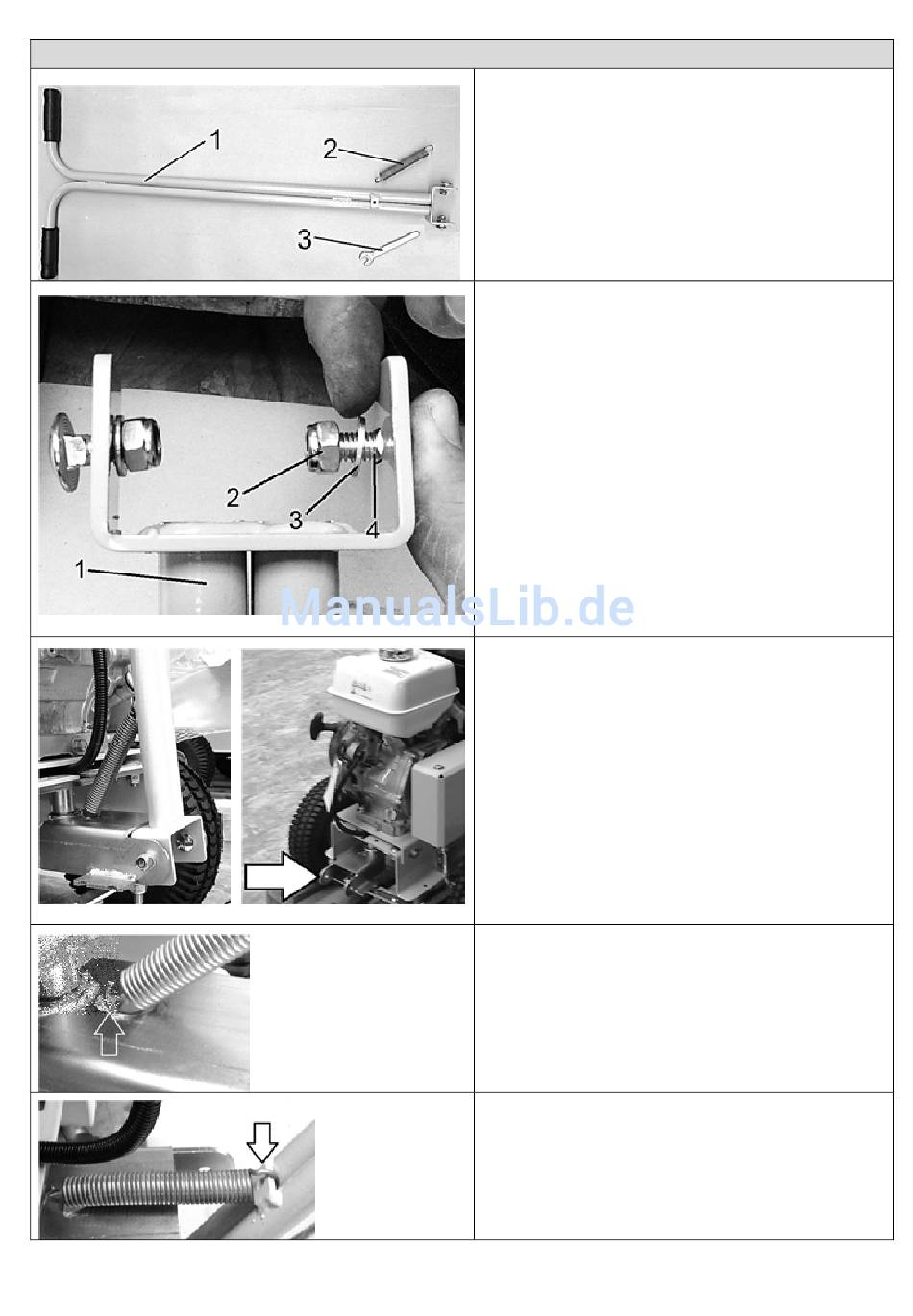

Für die Montage der Zugstange werden folgende Teile
benötigt:
1 Zugstange
2 Feder
3 Schraubenschlüssel
Die benötigten Schrauben sind am Verbindungsstück der
Zugstange befestigt.
1 Zugstange
2 Mutter
3 Lochscheibe
4 Schraube
1. Die Teile 1-4 entfernen.
Die Zugstange muss wie in diesen Abbildungen an der
Anhängevorrichtung montiert werden.
2. Die Zugstange vor der Anhängevorrichtung ablegen.
3. Die Feder in die Öffnung einfädeln und unter der Strebe
einhaken.
4. Die Zugstange anheben bis sich die noch freie Seite der
Feder einsetzen lässt.
5. Die Feder nun unter der Strebe von der Zugstange
einhaken.
