Cramer Terra Cut 2200 Betriebsanleitung Seite 21

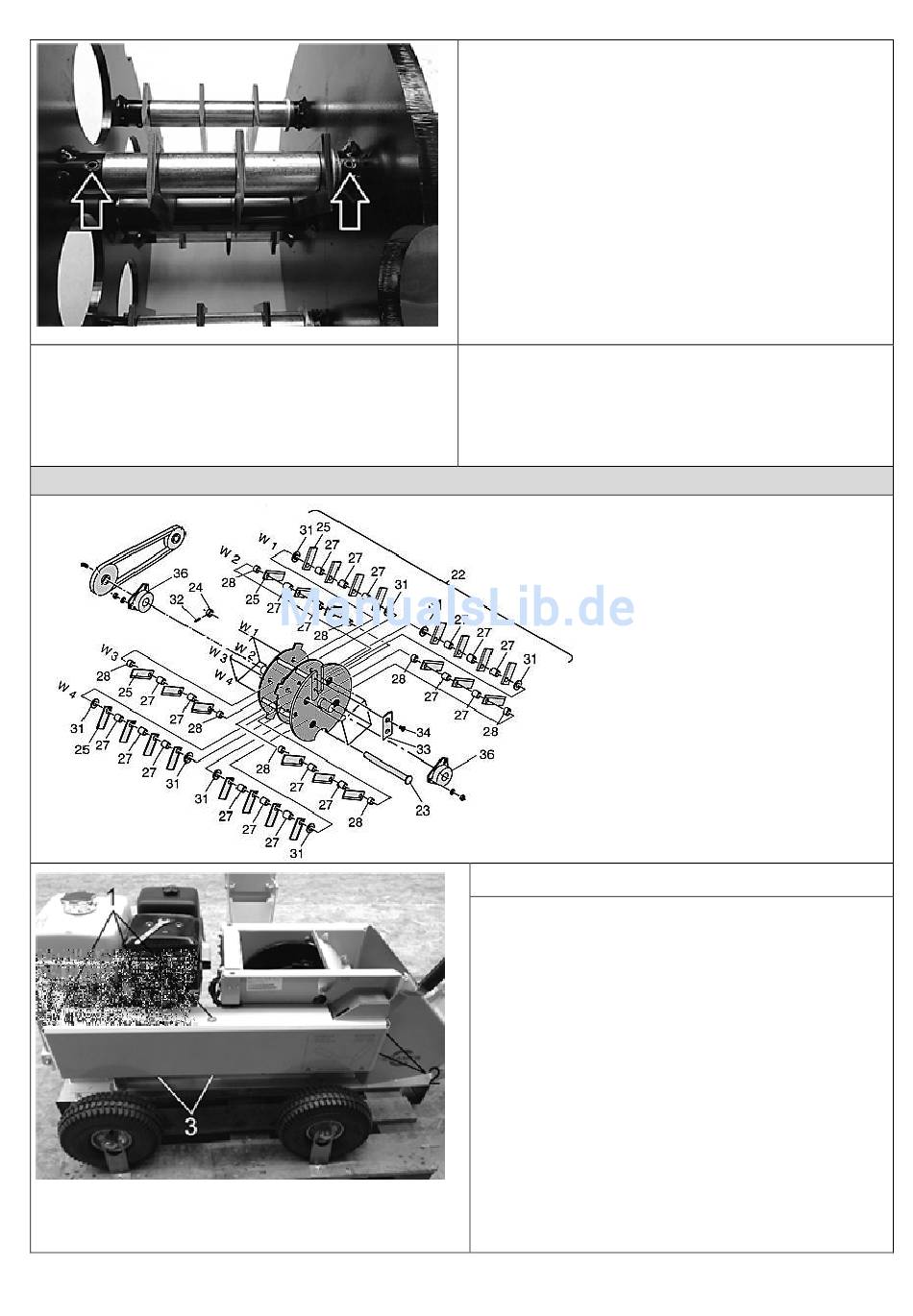

Montage der Hammerbolzen und Distanzhülsen
Schneidhämmer vom Combi Cut
Die Sechskantmuttern mit Unterlegscheibe unter Punkt 1-3
entfernen.
Gartenhäcksler
Originalbetriebsanleitung
5. Die Spannhülsen durch den geöffneten Fülltrichter links und
rechts mit einem Splintentreiber entfernen. (Mit dem
Splintentreiber den Stift aus der Spannhülse schlagen.)
6. Jetzt liegen die Hammerbolzen (Nr. 7) frei und können
entfernt werden.
7. Mit Hilfe eines Durchtreiber oder etwas ähnlichen den
Hammerbolzen durch eine von den seitlichen Öffnungen
drücken. Dabei nach und nach die Schneidhämmer und die
Distanzhülsen entnehmen und zum Schluss den
Hammerbolzen entfernen.
8. Das Hammerwerk drehen und genauso mit den anderen
drei Hammerbolzen verfahren.
Die Schneidhämmer und die Distanzhülsen sind wieder an ihrer
alten Position zu montieren.
Um eine Unwucht im Hammerwerk zu vermeiden, dürfen die
Schneidhämmer und die Distanzhülsen nicht vertauscht
werden.
Die Montage erfolgt in umgekehrter Reihenfolge.
22
23
24
25
27
28
31
32
33
34
36
1. Den Fülltrichter der Maschine öffnen (Siehe unter 4.4.b)
2. Die Seitenabdeckungen und die Deckelbleche links und
rechts entfernen.
Deutsch
Hammerwerk komplett
Hammerbolzen 4 Stück
Ring 4 Stück
Schneidhammer 28 Stück
Distanzrohr 22,0
Distanzrohr 16,0
Scheibe
Spannhülsen 4 Stück
Hobelmesser
Senkschraube
Flanschlager
-21-
