Cramer Terra Cut 2200 Betriebsanleitung Seite 19

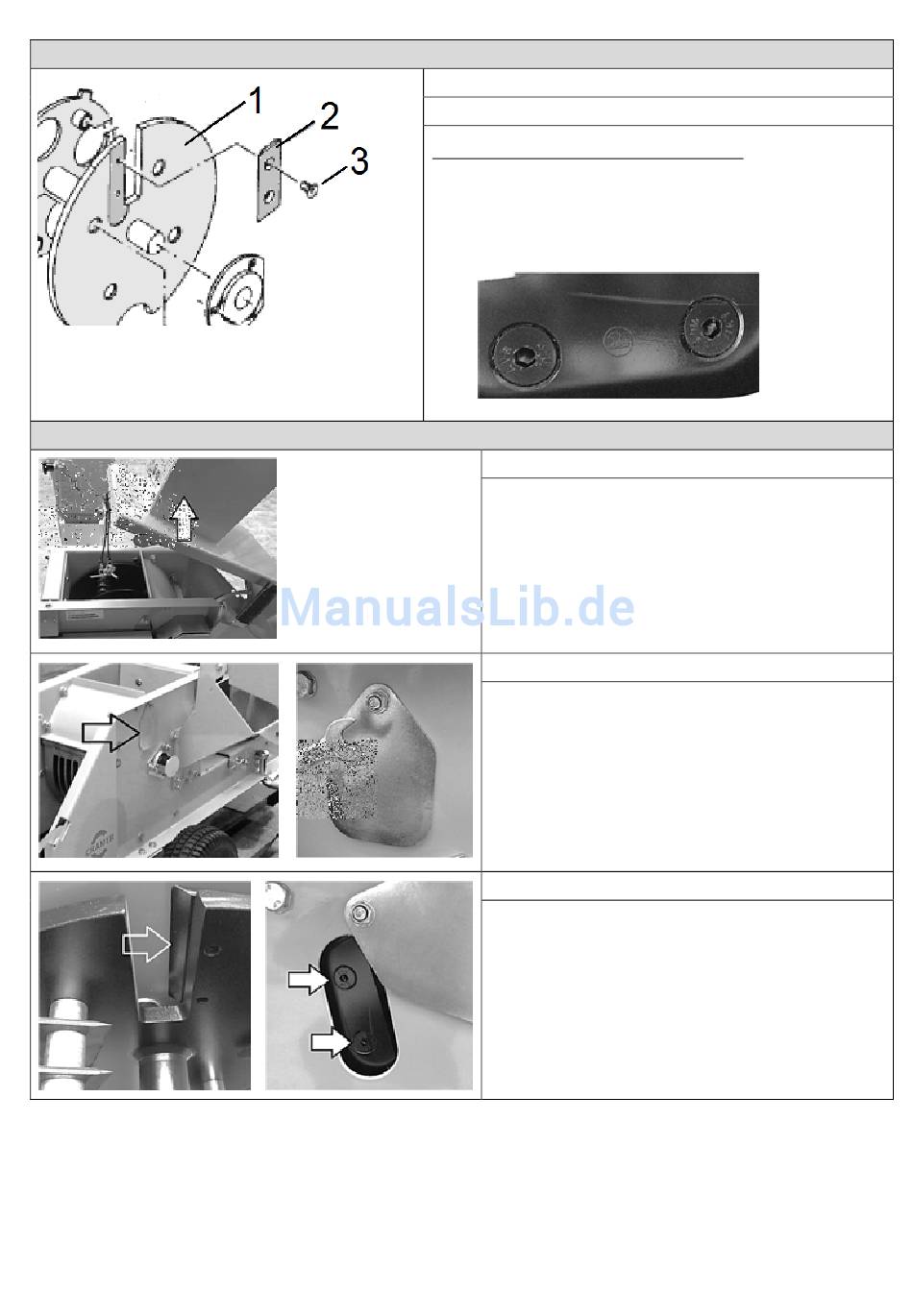

Hobelmesser Terra Cut
1 Hammerwerk
2 Hobelmesser
3 Senkkopfschraube mit Mutter 2x
Hobelmesser Combi Cut
Gartenhäcksler
Originalbetriebsanleitung
1. Den Fülltrichter öffnen
2. Asttrichter demontieren (siehe Gegenmesser)
Das Hobelmesser ist am Hammerwerk befestigt.
3. Das Hammerwerk drehen bis das Hobelmesser mit den zwei
Senkschrauben in der Asttrichteröffnung zu erreichen ist.
4. Mit einem Inbusschlüssel die zwei Senkkopfschrauben lösen und
das Hobelmesser entnehmen.
Den Fülltrichter öffnen
1. Den Fülltrichter der Maschine öffnen.
(Siehe unter 4.4.b)
Den Deckelblech auf der rechten Seite öffnen
2. Mit dem Schraubenschlüssel die Mutter vom
Deckelblech etwas lösen und den Deckelblech zur Seite
schieben
3. Das Hammerwerk drehen bis die Schrauben vom
Hobelmesser zu sehen sind.
Hobelmesser demontieren
4. Die Schrauben vom Hobelmesser mit dem
Inbusschlüssel lösen.
Darauf achten das das Hobelmesser nicht im
Hammerwerk hängen bleibt.
5. Das Hobelmesser schleifen lassen oder austauschen
und wieder montieren.
6. Die Schnittkante muss wie im ersten Bild montiert
werden.
7. Die Inbusschrauben festdrehen.
Deutsch
-19-
