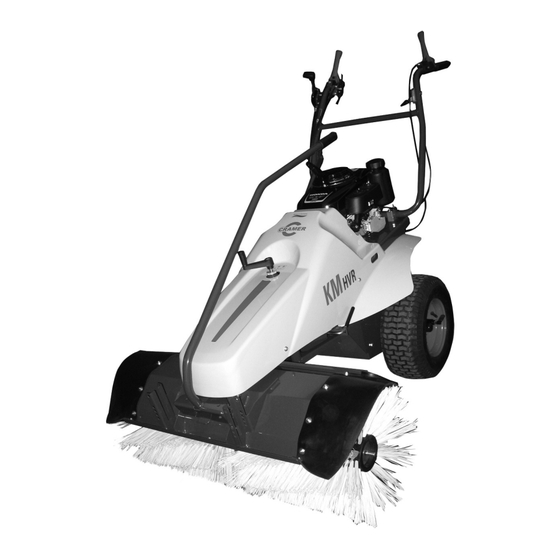

Cramer KM HVR Bedienungsanleitung
Cramer KM HVR Bedienungsanleitung

Cramer KM HVR Bedienungsanleitung

Kehrmaschine bauart 02
Vorschau ausblenden Andere Handbücher für KM HVR:

Werbung

KEHRM SCHINE
Bedienungsanleitung
Bauart 02
Sie haben nebenstehend
gekennzeichnetes
Gerät gekauft:
Maschinen-Nr.

Inhaltsverzeichnis:

4. Inbetriebnahme
Cramer GmbH . Postfach 12 69 . D-26762 Leer . Telefon 04 91 - 60 95 - 0 . Telefax 04 91 - 60 95-2 00 · e-mail: info
691.02-42
KM HVR
KM HVR plus
cramer.eu . www.cramer.eu
@
Stand 2012

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Cramer KM HVR

  • Seite 1: Inhaltsverzeichnis

    11. Montageanleitung 12. Austausch der Bürsten 13. EG-Konformitätserklärung Cramer GmbH . Postfach 12 69 . D-26762 Leer . Telefon 04 91 - 60 95 - 0 . Telefax 04 91 - 60 95-2 00 ·  e-mail: info cramer.eu . www.cramer.eu 691.02-42...
  • Seite 2: Anwendungsbereich

    1. Anwendungsbereich Geben Sie alle Sicherheitshinweise auch an ande- re Benutzer weiter! (Die im Text aufgeführten Nummern bezeichnen die Pos.-Nrn. in der Ersatzteil-Zeichnung) Bestimmungsgemäße Verwendung - Dieses Gerät ist zur bestimmungsgemäßen Ver- wendung als Kehrmaschine entsprechend den in Das Gerät ist ausschließlich für den üblichen Einsatz dieser Anleitung gegebenen Hinweisen zugelas- in der Land- und Forstwirtschaft, Anlagen- und Grün- sen.
  • Seite 3 Personenbeförderung, Beifahrer, Vor dem Auftanken Motor abstellen und Zündschlüs- sel abziehen (falls vorhanden). Bedienpersonal! Beim Auftanken nicht rauchen! Die Mitnahme von Personen ist nicht zulässig! Kraftstoff niemals nachfüllen in der Nähe offener Flammen, heißer Motorteile und Funkenflug. Lagern Sie niemals das Gerät mit Benzin im Tank innerhalb Verlassen der Maschine eines Gebäudes, in dem möglicherweise Benzin- dämpfe mit offenem Feuer oder mit Funken in Berüh-...
  • Seite 4: Wartung

    Wartung Abkuppeln von Anbaugeräten an oder von dem Grundgerät - Verletzungsgefahr! Bei Beschädigungen das Gerät sofort abstellen. Unter hohem Druck austretende Flüssigkeiten (z.B. Zündschlüssel bzw. Zündkerzenstecker abziehen Diesel-Kraftstoffe) können die Haut durchdringen und den Schaden beheben lassen! und schwere Verletzungen verursachen! Daher sofort einen Arzt aufsuchen - Infektionsgefahr! Angebaute und angehängte Geräte und Beladung beeinflußen das Fahrverhalten, Lenk- und Bremsfä-...
  • Seite 5 Wie schon unter Punkt 2 dieser Anleitung erwähnt, Die Bürstendrehzahl kann durch einen Regulierhe- ist das Gerät werksseitig teilmontiert (siehe Monta- bel (290) auf der rechten Seite stufenlos eingestellt geanleitung Punkt 11). werden. Der Motor wird mit dem Reversierstart in Betrieb gesetzt.
  • Seite 6: Wartungshinweise

    Lagerschmierung entfällt. Aber es sollten jedoch hin und gang muß auch nach einer längeren Nichtnutzung wieder die Dreh- und Gelenkpunkte sowie auch die erfolgen. Ansonsten sind Schäden an dem hydro- Bowdenzüge durch Ölen geschmiert werden. statischen Getriebe zu erwarten. Bei der Reinigung mit einem Dampfstrahlreiniger bit- ten wir nicht direkt Lager- und Gelenkstellen per Strahl zu reinigen.
  • Seite 7: Störungsanalyse

    8. Störungsanalyse Störung: Ursache: Lösung: 1. Motor springt nicht an - Gashebel steht nicht auf »START« - Gashebel auf »START« stellen - Zündkerze defekt - Zündkerze ersetzen - Benzintank leer - Kraftstoff auffüllen 2. keine Motorleistung - Kraftstoffleitung verstopft - Kraftstoffleitung und Tank oder Wasser im Benzin entleeren und neues Benzin auffüllen...
  • Seite 8: Ersatzteile-Zeichnung

    9. Ersatzteilzeichnung 690 / 700...
  • Seite 9: Ersatzteile-Liste

    10. Ersatzteilliste KM 100 HVR KM 100 HVR+ Pos. Anz. Beschreibung Zeichn.-Nr. Art.-Nr. Art.-Nr. Radkappe d 32 99.5.8275 99.5.8275 Sicherungsscheibe 695.01-01-056 99.5.8234 99.5.8234 Sicherungsring 20x1.2 99.5.8164 99.5.8164 Zugfeder Ø 2 507.03-01-032 99.5.7020 99.5.7020 Zugfeder Ø 1.4 573.02-01-019 99.5.7533 99.5.7533 Druckfeder D-339 L 99.5.7641 99.5.7641...
  • Seite 10: Montageanleitung

    11. Montageanleitung Rohrschelle Motorkonsole Schritt 1 t t 2 Verstellholm Verstellholm Rohrschelle Kreuzgriff- Kreuzgriff- schraube schraube Deckplatte Scheibe Sicherungsmutter Verstellholm Transportmutter Motorkonsole Flachrundschraube setzen. Flachrundschrauben von unten durch die Motorkonsole und den Rohrschellen steck stellbar.
  • Seite 11: Austausch Der Bürsten

    12. Austausch der Bürsten "A" "A" "B" "A" "X" "A" Nut ohne Markierung symmetrisch Vertiefung "B" "Y" Vertiefung Nut mit Markierung gedreht 6 (siehe Hinweis)
  • Seite 12: Eg-Konformitätserklärung

    / verklaren dat de machine / declaramos que la máquina / erklaerer hermed, at maskinen Typ / Type / Type / Tipo / Tipo / Type / Tipo / Type KM HVR/KM HVR plus mit folgenden EG-Richtlinien übereinstimmt / conforms to the specifications of the following EC directives / est conforme aux spécifications des directives CE suivantes / è...
