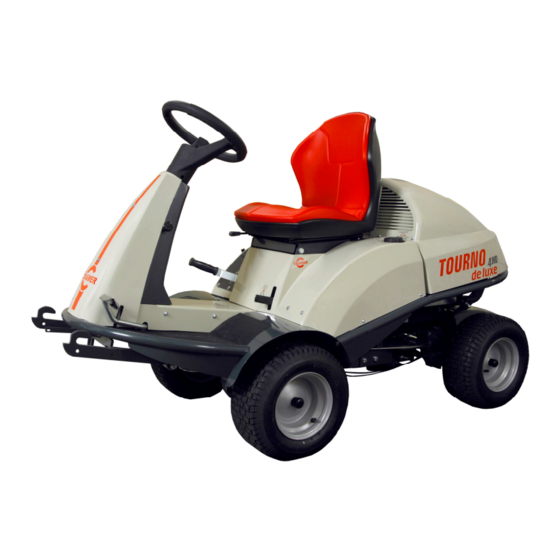

Cramer TOURNO compact 115 Betriebsanleitung
Rasentraktor
Vorschau ausblenden
Andere Handbücher für TOURNO compact 115:
- Betriebsanleitung (24 Seiten) ,
- Bedienungsanleitung (16 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Verwandte Anleitungen für Cramer TOURNO compact 115
Inhaltszusammenfassung für Cramer TOURNO compact 115
- Seite 1 Betriebsanleitung Modelle Maschinen-Nr. TOURNO de Luxe 115 TOURNO compact 115 TOURNO de Luxe 115 TOURNO 696.01-01-0216 Originalbetriebsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige grundlegende Informationen ....................... 3 Allgemeines ............................3 Symbolerklärung ..........................3 Haftungsbeschränkung ........................3 Urheberschutz ............................3 Gewährleistung ............................ 3 Sicherheit ................................4 Bestimmungsgemäße Verwendung ..................... 4 Mögliche Fehlanwendung ........................4 Allgemeine Gefahrenquellen ........................ 4 2.3.1 Anwendung und Bedienung ....................4 2.3.2 Produktspezifische Gefahren .................... -
Seite 3: Wichtige Grundlegende Informationen
Wichtige grundlegende Informationen Wir freuen uns, dass Sie sich für eine Maschine der Firma Cramer Symbolerklärung GmbH aus Deutschland entschieden haben. GEFAHR ! Vor der ersten Benutzung der Maschine lesen Sie die Betriebsanleitung und beachten Sie die Hinweise und Dieses Symbol warnt vor einer unmittelbar Sicherheitsvorschriften. -
Seite 4: Sicherheit
Sicherheit Bestimmungsgemäße Verwendung 2.3.4 Gefahren beim Fahrantrieb Nur Steigungen bis 15° befahren Der Tourno ist als Geräteträger für verschiedene Cramer- Quer zur Fahrtrichtung nur Steigungen bis 15° befahren Anbaugeräte geeignet. Jede darüber hinausgehende Verwendung gilt als nicht 2.3.5 Gefahren für Kinder und Haustiere... -
Seite 5: Erforderliche Schutzausrüstung Zur Bedienung
Erforderliche Schutzausrüstung zur Bedienung Verhalten im Gefahrenfall Festes Schuhwerk 1. Sofort stehen bleiben Enganliegende Kleidung 2. Motor abstellen Gehörschutz 3. Maschine verlassen Sicherheitshandschuhe 4. Gefahrensituation beheben 2.10 Umweltschutz Sicherheitseinrichtungen Öle, Kraftstoffe, Fette und Filter sind ordnungsgemäß und ... -
Seite 6: Anzeigen Und Bedienelemente
Anzeigen und Bedienelemente Bedienpult Zündschloss Den Zündschlüssel in das Zündschloss stecken und drehen. O → Maschine außer Betrieb 1 → Maschine in Betrieb (Motor läuft) Gashebel mit Choke Den Gashebel auf die gewünschte Position schieben. Choke Vollgas Leerlauf Verstell-Hebel für die Mähhöhe Choke Grüne Kontroll-Lampe für Sicherheit Rote Kontroll-Lampe für Betrieb... - Seite 7 Motor-Getriebe-Verbindung Sie können die Maschine per Hand fortbewegen, indem Sie den Hebel für die Motor-Getriebe Verbindung wie folgt umstellen: Antrieb über den Motor Motor ist abgekoppelt, das Schieben per Hand ist möglich. Der Hebel befindet sich hinter dem linken Vorderreifen Nur bei der Allradvision befindet sich ein zweiter Hebel hinter dem linken Hinterreifen.
- Seite 8 Anbaugerät komplett abgesenkt ist. Hinweis! Die Maschine nur mit angehobenem Frontgerät transportieren. Aufnahmepunkte An dem TOURNO sind zwei Aufnahmemöglichkeiten, um Cramer-Zubehörgeräte anbringen zu können. Aufnahmepunkt für Anhängegeräte Aufnahmepunkt für Frontgeräte Öffnen der Motorhaube Die Motorhaube lässt sich wie folgt anheben: Zuerst sollten Sie den Fahrersitz nach vorne kippen.
-
Seite 9: Bedienung
Bedienung Bevor Sie die Maschine in Betrieb nehmen, lesen Sie bitte die Einschalten bei unterschiedlichen Modellen Sicherheitsinformationen der Seiten 4 und 5 und die Tätigkeiten vor Gebrauch auf dieser Seite. Modelle Kalter Motor Warmer Motor 1. Gashebel nach vorne Tätigkeiten vor Gebrauch TOURNO in den Choke Compact... -
Seite 10: Normalbetrieb
Transport Aufbewahrung Transport ohne Verpackung Folgende Empfehlungen sorgen für eine lange Funktionstüchtigkeit Ihrer Cramer-Maschinen: Ggf. zuerst das Frontgerät anheben Die Maschine außer Betrieb setzen Die Maschine nicht im Freien abstellen. Die Maschine trocken, Anschließend die Feststellbremse betätigen frostfrei und wettergeschützt aufbewahren. -
Seite 11: Wartung
Sie mit grundlegenden Handwerkzeugen erledigen. Die schwierigeren Wartungsarbeiten mit Spezialwerkzeugen sollten Sie Verbrennungen und Schnitt-verletzungen kommen könnte. Fachpersonal wie z.B. Ihrem Cramer-Händler oder einem Maschine und Motor abstellen und abkühlen lassen. qualifizierten Mechaniker überlassen. In dem unteren Hinweisfeld sind einige der wichtigsten Sicherheits- 6.3.1... -
Seite 12: Fehlersuche
(Entlüftung). Bei nicht ausreichendem Erfolg bitte Antriebsleistung bei ihrem Händler melden. EG-Konformitätserklärung nach der Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller / Inverkehrbringer Folgende harmonisierte Normen wurden angewandt: Cramer GmbH EN 836:1997+A4:2011 EN ISO 12100:2010 Reimersstr. 36 EN ISO 14982:2009 (ISO 14982:1998) 26789 Leer Name und Anschrift der Person, die bevollmächtigt ist, die... -
Seite 13: Technische Daten
Technische Daten Modelle Grundgerät Tourno compact Tourno de luxe Tourno de luxe 4 WD Gerätedaten Briggs & Stratton Honda GXV Honda GXV Motor 502 ccm AVS* INTEK OHV 688 ccm 2-Zylinder 688 ccm 2-Zylinder eingestellte Leistung 12,8 kW / 17,4PS / 3600 U/min 15,5 kW / 20,8 PS / 3600 15,5 kW / 20,8 PS / 3600 U/min...
