d)
Asttrichter öffnen (auch Transportstellung)
e)
Keilriemen spannen
Gartenhäcksler
Originalbetriebsanleitung

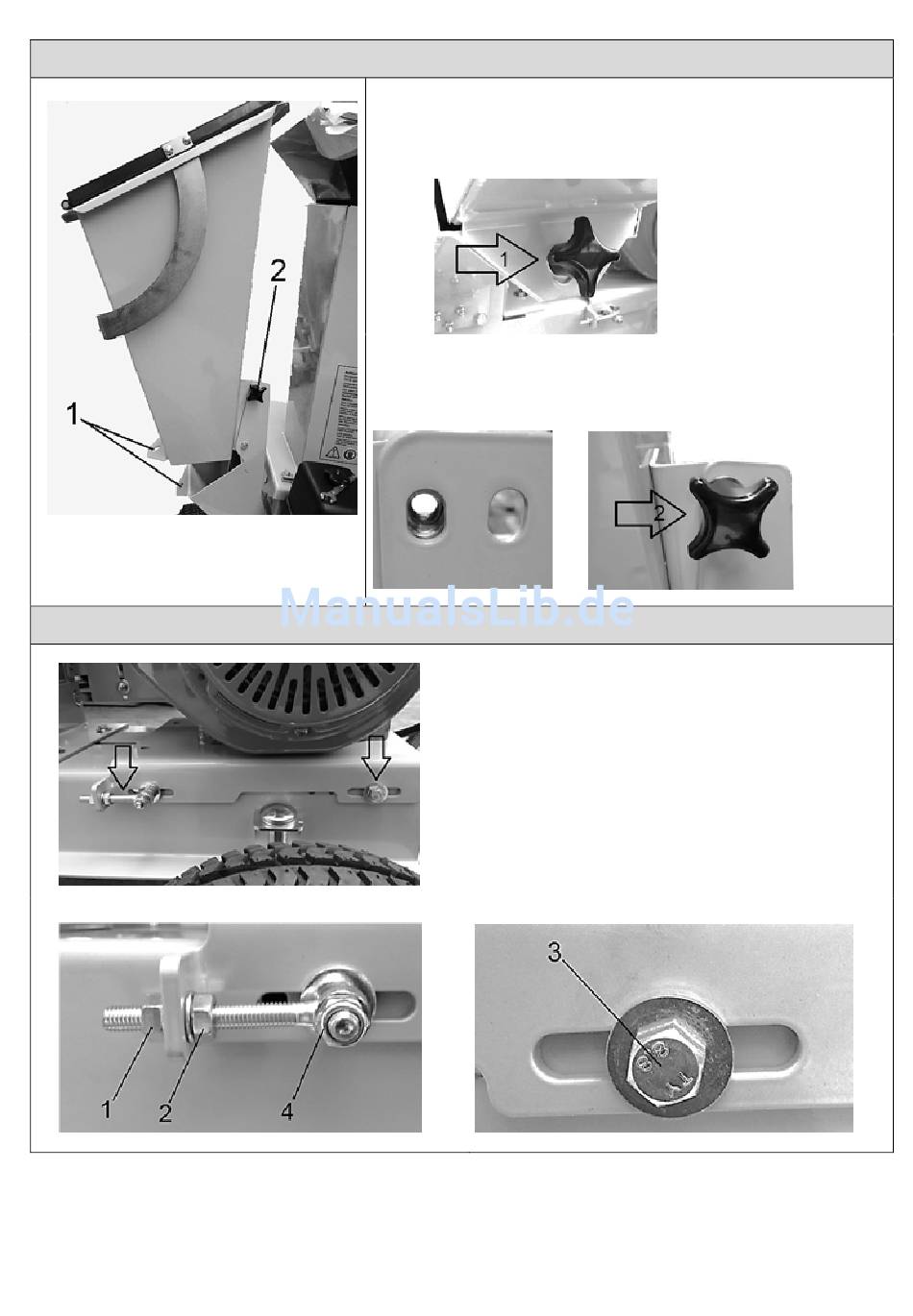

Der Asttrichter lässt sich für den Transport oder für eine platzsparende
Lagerung enger an den Fülltrichter schwenken.
1. Um den Asttrichter öffnen zu können, muss die Sternschaube ( 1 ) gelöst
werden.
2. Anschließend den Asttrichter zurückschwenken bis die Bohrungen ( 2 )
aufeinander liegen.
Die Sternschraube von außen in die aufeinanderliegenden Bohrungen
drehen.
Der Keilriemen lässt sich über die Sechskantmuttern auf
beiden Seiten der Maschine spannen.
1. Die Mutter 1 ein Stück abdrehen
2. Die Schraube 3 etwas locker drehen. Dabei die Mutter am
Ende mit einem Schraubenschlüssel festhalten.
3. Die Mutter 4 etwas locker drehen
4. Die Mutter 2 solange von der Schraube abdrehen bis die
Spannung auf dem Keilriemen ausreicht.
Zum Lockern des Kielriemens die Mutter 2 auf die
Schraube weiter aufdrehen.
5. Mutter 1, 3 und 4 wieder festdrehen.
Deutsch
-12-
