VENTO Ergo A25-1 Pro
MONTAGE UND BETRIEBSVORBEREITUNG

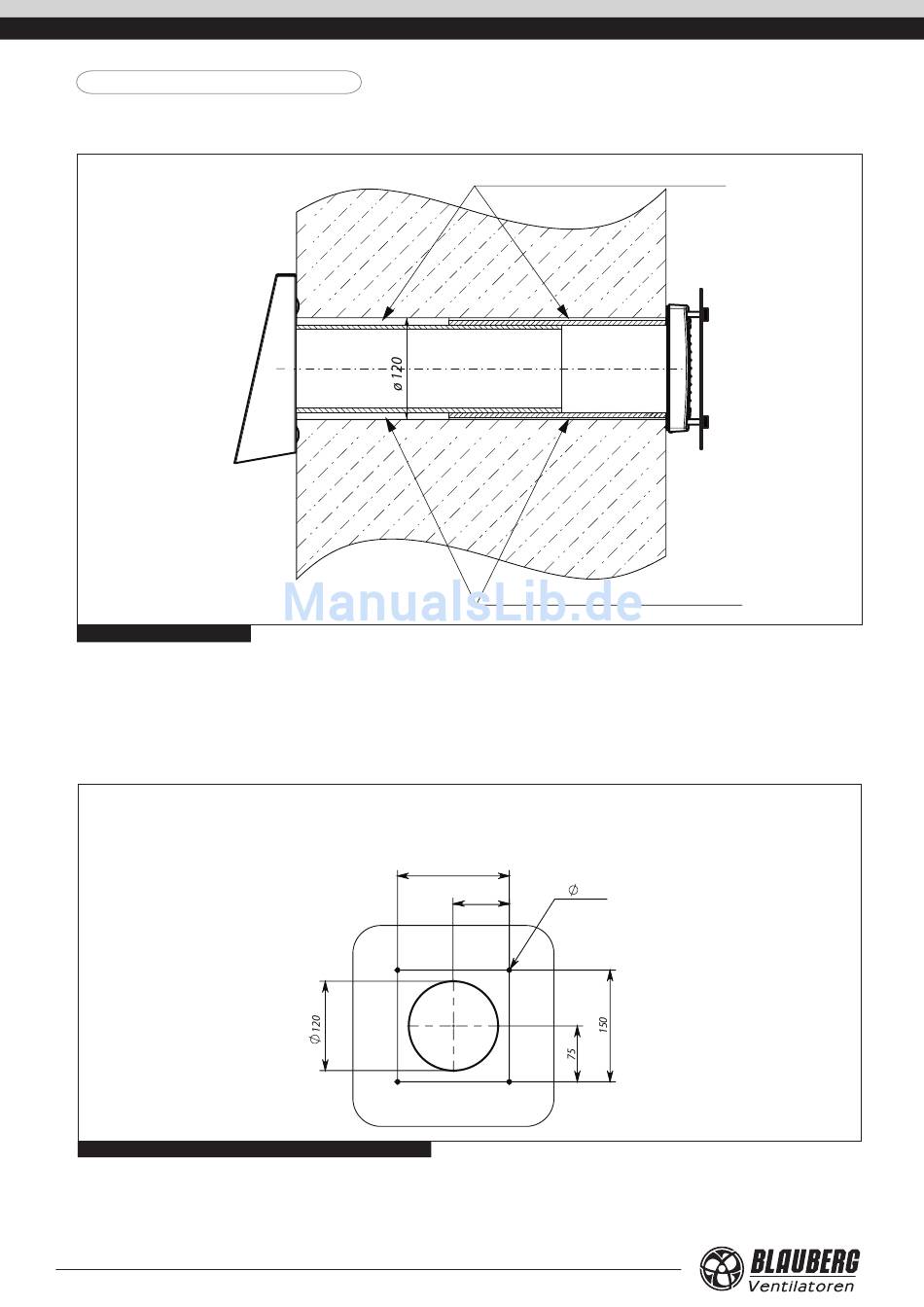

Die Anlage in eine vorbereitete Wandöffnung installieren. Die Wandöffnung muss senkrecht zur Wandfläche orientiert sein (Abb.3).
Außen
Abb. 3. Montage der Anlage
Die Öffnungen für das teleskopische Rohr, und die Außenhaube bohren. Das teleskopische Rohr in die Öffnung installieren und die
Spalte zwischen der Wand und dem Rohr mit einem Montageschaum füllen.
Für einfache Montage die empfohlene Abstandgröße zwischen der Wand und der Anlage im Bereich von 5-10 mm behalten. Die
Außenhaube nach den Wandöffnungen mit vier Schrauben 4x35 (gehören zum Lieferungssatz) und Dübeln 6х35 an der Wand befestigen.
Lochabstand für Befestigung der Außenhauben ist auf Abb. 4 abgebildet.
Lochabstand für Befestigung der abgehängten Außenhaube
Abb. 4. Lochabstand für Befestigung der Außenhaube
6
Die Spalten mit einem Montageschaum füllen
Die Spalten mit einem Montageschaum füllen
der Anlage VENTO Ergo A25-1 Pro
150
75
www.blaubergventilatoren.de
Innen
6
4 Öffnungen
