4. Per pulire un ugello ostruito:
a. Ruotare l'ugello di 180º in modo che la freccia sull'impugnatura sia rivolta
nella direzione opposta a quella del getto.
b. Premere il grilletto una volta in modo che la pressione spinga il blocco all'esterno.
Mai premere il grilletto più volte con l'ugello rivolto indietro.
Attenzione
c. Continuare finché il blocco non viene rimosso dall'ugello.
cAMBIARE l'uGEllO
Gli ugelli possono essere tolti e sostituiti facilmente senza smontare la pistola
Mai cercare di cambiare o pulire l'ugello o il relativo dispositivo
di sicurezza senza prima eseguire la "Procedura di rilascio della
pressione".
1. Seguire la "Procedura di rilascio della pressione" illustrato nel manuale
dell'utente dello spruzzatore.
2. Togliere l'ugello dal dispositivo di sicurezza.
3. Inserire il nuovo ugello nel dispositivo di sicurezza. La freccia
dell'impugnatura dell'ugello dovrebbe essere rivolta in avanti quando si
vuole spruzzare.

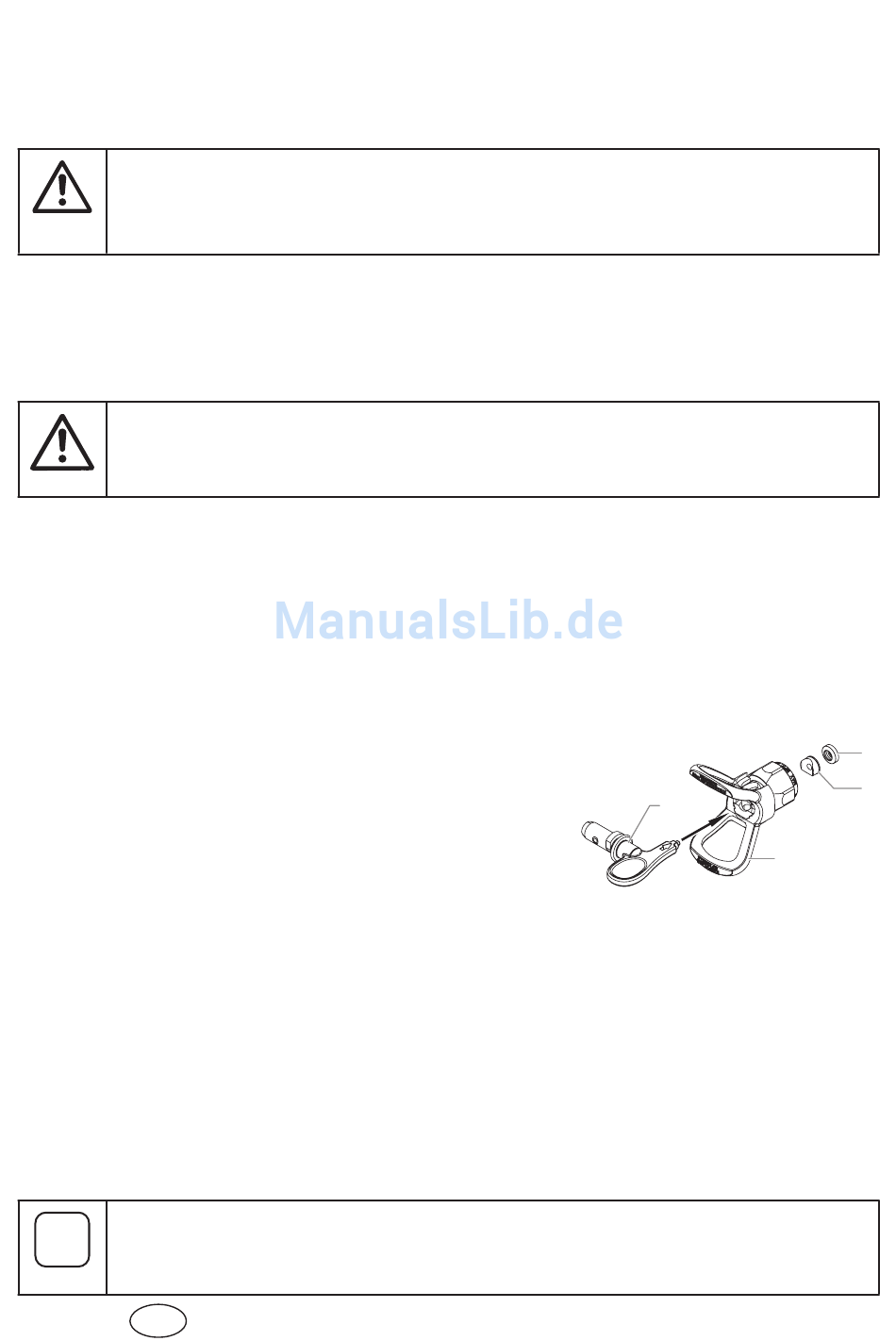

toGlIERE Il PREmIStoPPA E Il PREmIStoPPA DEll'uGEllo
1. Rimuovere la punta (1) dalla relativa
protezione (2).
2. Inserire la presa della punta attraverso la
sezione frontale del proteggi-punta.
3. Estrarre la guarnizione della punta (3) e il
fermo della guarnizione (4) dal retro del proteggi-punta.
RIcoNoScERE lE DImENSIoNI DEll'uGEllo
Per riconoscere le dimensioni dell'ugello, usare la seguente formula. In questo
esempio verrà utilizzato l'ugello A "517".
La prima cifra moltiplicata per due rappresenta le dimensioni del getto quando
si spruzza da 12" dalla superficie di lavoro:
5 x 2 = getto 10"
Le secondo due cifre rappresentano il diametro del foro dell'ugello:
17 = foro .017"
Gli ugelli consumati hanno un effetto negativo sul getto e causano
i
una riduzione della produzione, una finitura insoddisfacente e uno
spreco di materiale. Sostituire immediatamente gli ugelli consumati.
46
I
1
2
RX-80
3
4
